Программируемый контроллер F100 16 в/в PRO-Logic EKF PROxima | F100-16-R

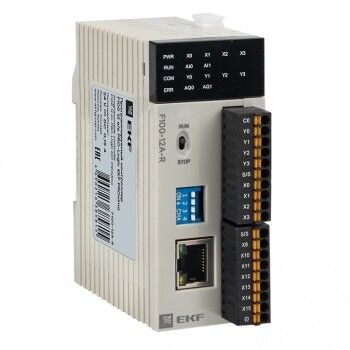

Программируемый контроллер F100 16 входов/выходов PRO-Logic PROxima от EKF - компактное устройство для автоматизации технологических процессов на основе гибко настраиваемой логики. Подходит для управления оборудованием в условиях промышленной среды, где важна надёжность связи и точность исполнения команд.

Назначение и область применения

Программируемый контроллер F100 16 входов/выходов PRO-Logic PROxima предназначен для реализации алгоритмов управления в системах автоматизации. Он обрабатывает сигналы с датчиков и переключает нагрузки согласно заложенной программе. Применяется в машиностроении, пищевой промышленности, логистике и на объектах ЖКХ - например, для управления насосными станциями, конвейерами, освещением или системами вентиляции.

Технические характеристики

• Общее количество входов/выходов: 16 (8 цифровых + 8 релейных)
• Цифровые входы: 8 шт., поддерживают сигналы 24 В постоянного тока
• Релейные выходы: 8 шт., коммутирующая способность до 2 А / 250 В переменного тока
• Цифровые выходы: 8 шт., выходной ток до 0,5 А каждый
• Напряжение питания: 20,4–28,8 В постоянного тока
• Интерфейсы: один порт Ethernet (TCP/IP), один порт RS-485
• Поддерживает протоколы MODBUS RTU (через RS-485) и MODBUS TCP (через Ethernet)

Совместимость и монтаж

Программируемый контроллер F100 16 входов/выходов PRO-Logic PROxima устанавливается на DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы. Кабели рекомендуется экранировать при работе в условиях высоких помех. Устройство совместимо со стандартным ПО PRO-Logic Studio для прошивки и диагностики через USB или Ethernet. Подключение к сети HMI или SCADA возможно через Ethernet-порт с использованием протокола MODBUS TCP.

Безопасность и стандарты

Программируемый контроллер F100 16 входов/выходов PRO-Logic PROmina соответствует требованиям EN 61131-2 для промышленных контроллеров. Защита корпуса IP20 обеспечивает безопасную работу внутри распределительных щитов. Напряжение питания допускает колебания +-15%, что снижает риск отказов при просадках в сети.

Преимущества

• Гибкая программируемость: возможность создания сложных логических цепей без внешних реле
• Два типа выходов: цифровые для быстрого управления и релейные для работы с мощными нагрузками
• Встроенная связь по MODBUS позволяет легко интегрировать контроллер в существующие системы
• Минимальный набор интерфейсов - достаточно для большинства задач малой и средней автоматизации

Ограничения применения

• Не подходит для управления нагрузками выше 2 А - для больших двигателей требуются контакторы
• Отсутствие аналоговых входов - нельзя работать с датчиками температуры, давления или уровнем без внешнего преобразователя
• Один Ethernet-порт - невозможно организовать резервирование сети без внешнего коммутатора
• Нет встроенного экрана или кнопок - все настройки выполняются через ПК

Примеры использования

• Автоматизация системы водоснабжения: включает насос при падении давления, выключает при достижении установленного уровня
• Управление световой сигнализацией на участке: включает аварийные фонари при срабатывании датчика перегрузки
• Логика работы конвейера: последовательное запуск/остановка роликов по сигналам с фотоэлементов
• Интеграция в систему сбора данных: передача состояния оборудования в SCADA через MODBUS TCP

Практические советы

• При подключении цифровых входов используйте нормально открытые контакты - так меньше вероятность ложных срабатываний
• Релейные выходы рассчитаны на частые переключения - избегайте подключения индуктивных нагрузок без защиты (диода или RC-цепочка)
• Для долгосрочной работы в условиях повышенной влажности установите контроллер в герметичном боксе с принудительной вентиляцией
• Перед первым запуском проверьте соответствие напряжения питания - ниже 20,4 В возможны сбои в работе программы
• Артикул f100-16-r - единственный вариант данной модели; другие модификации с другим числом каналов имеют другой артикул
