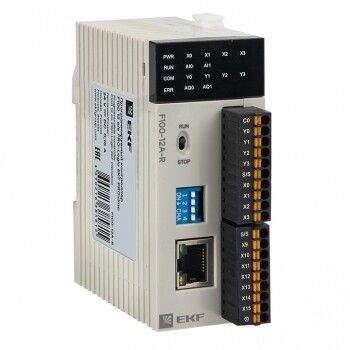

Программируемый контроллер F100 10 в/в PRO-Logic EKF PROxima | F100-10-R

Программируемый контроллер F100 10 входов/выходов PRO-Logic PROxima от EKF - компактное устройство для автоматизации технологических процессов на основе гибко настраиваемой логики. Подходит для управления оборудованием в условиях промышленной среды, где важна надёжность связи и точность исполнения команд.

Назначение и область применения

Программируемый контроллер F100 10 входов/выходов PRO-Logic PROxima предназначен для реализации алгоритмов управления в системах автоматизации. Он обрабатывает сигналы с датчиков и переключает нагрузки в соответствии с заложенной программой. Устройство применяется там, где требуется автономная работа без участия человека: управление насосами, вентиляцией, освещением, конвейерами, клапанами и другими исполнительными механизмами. Особенно эффективен в малых и средних производствах, логистических узлах, объектах ЖКХ и на предприятиях пищевой промышленности.

Технические характеристики

• Тип: программируемый контроллер (ПЛК)
• Цифровые входы: 6 шт. - для подключения кнопок, датчиков положения, концевиков
• Релейные выходы: 4 шт. - коммутируют нагрузки до 2 А / 250 В переменного тока
• Цифровые выходы: 4 шт. - транзисторные, для работы с низковольтными устройствами (например, соленоидами, светодиодами)
• Напряжение питания: 20,4–28,8 В постоянного тока - совместимо со стандартными промышленными источниками 24 В
• Интерфейсы связи:
  • 1 порт Ethernet (промышленный) - для подключения к сети и удалённого доступа
  • 1 порт RS-485 - для связи с приборами по Modbus RTU
• Протоколы: Modbus TCP/IP и Modbus RTU - обеспечивают взаимодействие с HMI, SCADA и другим оборудованием

Совместимость и монтаж

Программируемый контроллер F100 10 входов/выходов PRO-Logic PROxima монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения проводов - винтовые, рассчитаны на сечение жил до 2,5 мм2. Для подключения питания используйте провода сечением не менее 1,5 мм2. Коммуникационные линии Ethernet и RS-485 должны быть экранированными, особенно при длинных трассах (>50 м). Электронные выходы требуют соблюдения полярности - неверное подключение может вывести их из строя. Программирование осуществляется через ПК с помощью бесплатного ПО от EKF, поддерживающего IEC 61131-3.

Безопасность и стандарты

Программируемый контроллер F100 10 входов/выходов PRO-Logic PROxima соответствует требованиям EN 61131-2 (стандарт для промышленных контроллеров) и имеет степень защиты IP20. Устройство не предназначено для установки во взрывоопасных зонах или местах с высокой влажностью без дополнительной герметизации корпуса. Работает в температурном диапазоне от –10 C до +55 C.

Преимущества

• Гибкая логика: можно настроить любую последовательность действий - от простого включения по таймеру до сложных циклических алгоритмов
• Два типа выходов: реле для мощных нагрузок и транзисторы для быстродействующих сигналов
• Встроенная связь по Ethernet и RS-485 - позволяет интегрировать контроллер в существующие системы без внешних модулей
• Поддержка Modbus TCP/IP и RTU - обеспечивает совместимость с большинством промышленных платформ
• Малый форм-фактор - экономит место на щите

Ограничения применения

• Не поддерживает аналоговые входы - нельзя напрямую считывать показания термодатчиков, давления или уровней без внешнего преобразователя
• Выходы не рассчитаны на индуктивные нагрузки выше 2 А - для двигателей, больших реле или нагревателей нужен промежуточный контактор
• Нет встроенного батарейного резерва - при отключении питания программа сохраняется, но реальное время не работает
• Только один порт Ethernet - невозможно организовать резервную сеть без внешнего коммутатора

Примеры использования

• Автоматическое включение вентиляции при превышении температуры в помещении (по сигналу с датчика)
• Управление светом на складе: включение после срабатывания датчика движения, отключение через 5 минут без активности
• Контроль работы двух насосов: чередование в режиме “основной+резервный” с сигнализацией отказа
• Запуск конвейера при наличии продукта на входе и закрытой двери камеры

Практические советы

• Перед первым запуском проверьте соответствие напряжения питания - скачки выше 28,8 В могут повредить контроллер
• Для долгой службы рекомендуется использовать фильтры помех на входах, особенно при работе рядом с частотниками
• RS-485-линию лучше завершать согласующими резисторами 120 Ом на обоих концах
• Электронные выходы (транзисторные) не работают с переменным током - они только для постоянного
• При проектировании системы учтите, что 4 релейных выхода уже заняты - остальные 6 входов можно распределить между дискретными датчиками и кнопками
• Обновляйте прошивку контроллера через официальный сайт EKF - новые версии улучшают стабильность связи
