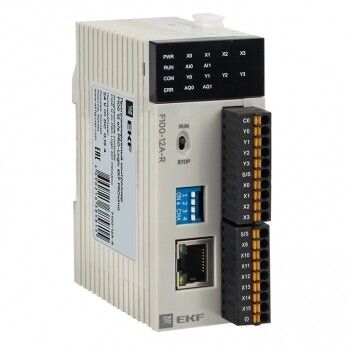

Программируемый контроллер F200 12 в/в PRO-Logic EKF PROxima | F200-12A-R-P10

Программируемый контроллер F200 12 вольт постоянного тока PRO-Logic PROxima от EKF - компактное устройство для автоматизации процессов на промышленных объектах. Он работает от напряжения 20,4–28,8 В постоянного тока, поддерживает модульную логику через Ethernet и RS-485, и предназначен для замены реле и таймеров в системах управления. Артикул f200-12a-r-p10 соответствует серии PROxima и подходит для задач средней сложности.

Назначение и область применения

Программируемый контроллер F200 12 вольт постоянного тока PRO-Logic PROxima используется для автоматического управления оборудованием на основе заранее заданной программы. Подходит для контроля технологических процессов там, где требуется точная логика, но нет необходимости в крупногабаритных решениях. Применяется в системах конвейеров, насосных станциях, вентиляции, освещении, малых АЗС, тепловых пунктах и других автономных узлах.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока - обеспечивает работу от стандартных промышленных источников, исключает необходимость в преобразователях 12 В.
• Цифровые входы: 4 шт. - принимают сигналы от кнопок, датчиков положения, концевиков.
• Аналоговые входы: 2 шт. - поддерживают сигналы 0–10 В или 4–20 мА для подключения датчиков давления, температуры, расхода.
• Цифровые выходы: 4 шт. - коммутируют нагрузки до 24 В/0,5 А, подходят для управления светодиодами, клапанами, реле.
• Релейные выходы: 4 шт. - переключают переменный и постоянный ток до 2 А, используются для запуска двигателей, нагревателей, светильников.
• Интерфейсы: 1 порт Ethernet (промышленный) + 1 порт RS-485 - позволяют подключить контроллер к сети HMI, SCADA или другим устройствам.
• Поддержка протоколов: MODBUS RTU/ASCII (через RS-485) и MODBUS TCP (через Ethernet) - совместим с большинством промышленных систем.

Совместимость и монтаж

Программируемый контроллер F200 12 вольт постоянного тока PRO-Logic PROxima монтируется на DIN-рейку 35 мм. Клеммы для подключения проводов - винтовые, рассчитаны на сечение 0,2–2,5 мм2. Для работы с Ethernet нужен экранированный кабель с RJ45, для RS-485 - двужильный с заземлением экрана. Устройство не имеет встроенного дисплея - программа загружается через ПК с помощью ПО EKF ProSoft. Все I/O-каналы изолированы друг от друга и от цепи питания.

Безопасность и стандарты

Программируемый контроллер F200 12 вольт постоянного тока PRO-Logic PROmina соответствует требованиям EN 61131-2 (стандарт для ПЛК) и защищён от перегрузок по питанию и короткому замыканию на выходах. Работает в температурном диапазоне от –25C до +55C. Сертифицирован для использования в условиях промышленной электромагнитной помехи.

Преимущества

• Гибкая логика: можно реализовать алгоритмы любой сложности - от простой последовательности до многоступенчатых циклов.
• Минимальные затраты на подключение: один контроллер заменяет несколько реле, таймеров и блоков управления.
• Интеграция в современные системы: наличие Ethernet и MODBUS TCP позволяет легко подключить контроллер к облачным платформам или SCADA-системам.
• Энергоэффективность: низкое потребление электроэнергии в режиме ожидания снижает нагрузку на источник питания.

Ограничения применения

• Не подходит для высокочастотных импульсных задач - частота опроса дискретных входов ограничена 10 Гц.
• Нет встроенной батареи сохранения состояния - после отключения питания все временные данные теряются без внешнего UPS.
• Нет защиты IP - корпус не герметичен; установка допускается только внутри щитов или закрытых помещений.
• Не рекомендован для использования в средах с повышенной вибрацией без дополнительного крепления.

Примеры использования

• Автоматический запуск вентилятора при превышении температуры в шкафу (по данным с аналогового датчика).
• Последовательное включение трёх насосов с выдержкой времени между каждым - управление по расписанию.
• Контроль доступа: считывание сигнала с датчика наличия и активация реле открывания двери через Ethernet-команду.
• Система аварийного отключения: при срабатывании концевика на ленточном конвейере - остановка двигателя и включение сигнализации.

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение может вывести контроллер из строя.
• Для надёжной связи по RS-485 используйте терминирующие резисторы 120 Ом на крайних устройствах сети.
• При использовании аналоговых входов убедитесь, что датчики имеют ту же форму сигнала (0–10 В или 4–20 мА), которую поддерживает контроллер - в настройках ПО это выбирается отдельно.
• Если планируете масштабирование - учтите, что следующая модель серии PROxima (F400) предлагает больше каналов и два Ethernet-порта.
• Обновляйте прошивку через официальный софт EKF - новые версии исправляют ошибки и добавляют функциональность.
