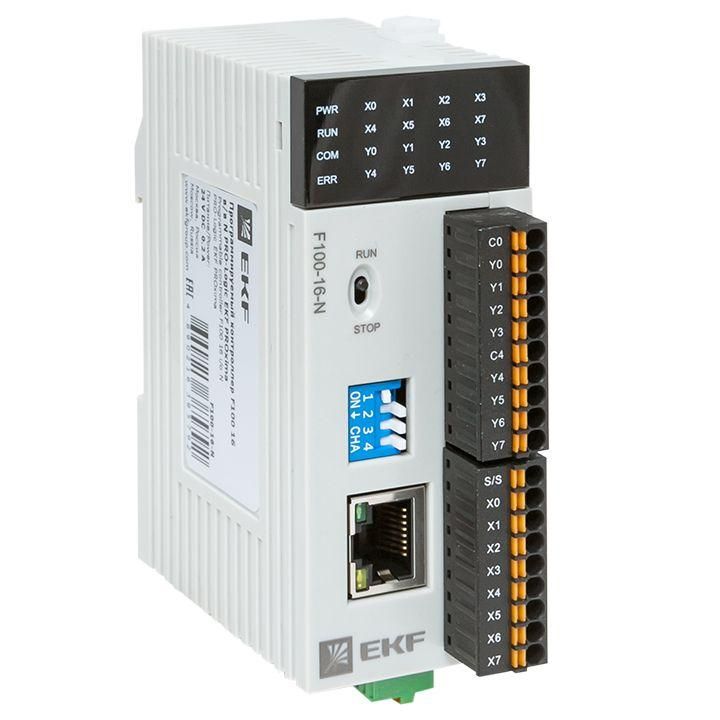

Программируемый контроллер F100 16 в/в N PRO-Logic EKF PROxima | F100-16-N

Программируемый контроллер F100 16 входов N PRO-Logic PROxima EKF - компактный автоматизированный управляющий модуль с 8 цифровыми входами и 8 цифровыми выходами, предназначенный для реализации логических алгоритмов в промышленных системах. Бренд EKF предлагает эту модель как часть серии PROxima для надёжной работы в условиях заводской среды.

Назначение и область применения

Программируемый контроллер F100 16 входов N PRO-Logic PROxima EKF используется для управления технологическими процессами на основе заложенной программы. Подходит для задач автоматизации: управление освещением, вентиляцией, насосами, клапанами, сигнализацией и другими устройствами с дискретными сигналами. Применяется на малых и средних производствах, в логистике, пищевой промышленности, на объектах ЖКХ и в системах безопасности.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока - работает от стандартных промышленных источников 24 В.
• Цифровые входы: 8 шт. - принимают сигналы от кнопок, датчиков, концевиков, переключателей.
• Цифровые выходы: 8 шт. - коммутируют нагрузки до 0,5 А каждый (реле или транзисторные выходы - тип не указан, требуется проверить документацию).
• Аналоговые входы/выходы: отсутствуют - не подходит для управления по уровню, температуре или давлению.
• Интерфейсы: один порт Ethernet (TCP/IP) и один порт RS-485 - позволяют подключаться к HMI, SCADA, другим контроллерам или серверам.
• Поддержка протоколов: MODBUS RTU (через RS-485) и MODBUS TCP (через Ethernet) - обеспечивает совместимость с большинством промышленных систем.
• Монтаж: возможность установки на DIN-рейку - упрощает интеграцию в распределительные щиты.

Совместимость и монтаж

Программируемый контроллер F100 16 входов N PRO-Logic PROxima EKF монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения проводов используются винтовые клеммы - требует отвертки. Кабели входов и выходов должны соответствовать сечению до 1,5 мм2. Интерфейс Ethernet использует RJ45 - подключение осуществляется через обычный сетевой кабель Cat5e. RS-485 требует двужильной twisted pair с терминатором на конце шины. Устройство не имеет встроенного экрана - программа загружается через ПК с помощью специализированного ПО от EKF.

Безопасность и стандарты

Производитель не указывает конкретные сертификаты (CE, UL, IP-класс и т.д.). По умолчанию предполагается соответствие требованиям EN 61131-2 для промышленных контроллеров. Работа при напряжении 20,4–28,8 В исключает риск поражения электрическим током при обслуживании. Отсутствие аналоговых каналов снижает чувствительность к помехам, что повышает отказоустойчивость в электрошумной среде.

Преимущества

• Компактная форма и шинный монтаж - экономят место в щите.
• Поддержка двух промышленных протоколов - легко интегрируется в существующую инфраструктуру.
• Чёткая бинарная логика - идеально для последовательных задач: запуск/останов, блокировки, очереди.
• Решение от EKF - известный бренд с поддержкой в России, доступными драйверами и техподдержкой.

Ограничения применения

• Нет аналоговых входов - нельзя использовать для считывания показаний с датчиков температуры, давления, расхода.
• Выходы не рассчитаны на мощные нагрузки (>0,5 А) - для двигателей, нагревателей потребуется внешнее реле.
• Не поддерживает Wi-Fi, Bluetooth, USB - все связи только по проводным интерфейсам.
• Требует внешнего ПО для прошивки - не является “plug-and-play” устройством.

Примеры использования

• Автоматический контроль вентиляторов в цеху: включаются при достижении температуры (по сигналу с выносного термодатчика), выключаются после остановки оборудования.
• Логика работы конвейера: движение запускается при наличии детали на входе (датчик) и останавливается при срабатывании концевика на выходе.
• Система аварийной сигнализации: тревога активируется при одновременном срабатывании двух датчиков открывания дверей.
• Обмен данными с HMI-панелью через Modbus TCP - отображение состояния входов/выходов на экране оператора.

Практические советы

• Перед монтажом проверьте, что питание стабильно в диапазоне 20,4–28,8 В - скачки выше 28,8 В могут вывести контроллер из строя.
• Для долгой работы рекомендовано использовать экранированные кабели для RS-485 и заземлить экран в одной точке.
• Если планируете подключать более 32 устройств по Modbus RTU - учтите максимальную длину шины (до 1200 м) и необходимость терминирующих резисторов.
• Для быстрого старта скачайте бесплатное ПО Proxima Studio от EKF - там есть готовые шаблоны для типовых задач.
• Не забудьте сохранить проект перед отключением питания - данные программы хранятся в энергонезависимой памяти, но версии ПО могут меняться.
