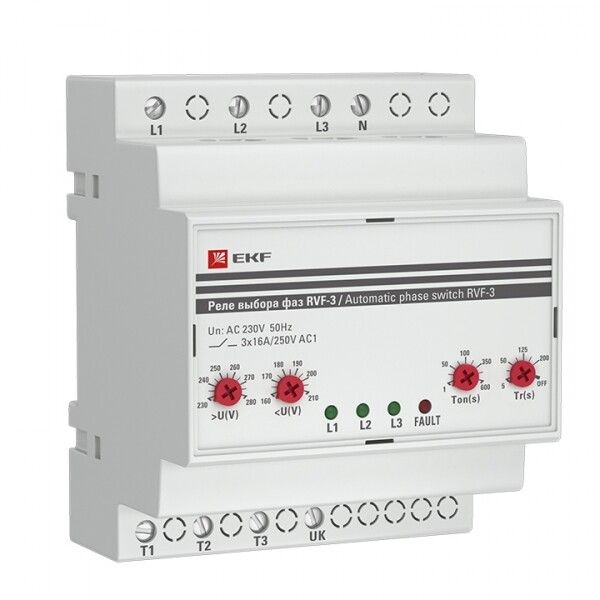

Реле выбора фаз РВФ-3 EKF PROxima - RVF-3

Реле выбора фаз РВФ-3 PROxima от EKF предназначено для автоматического переключения однофазной нагрузки между фазами трёхфазной сети, обеспечивая стабильное питание при колебаниях напряжения. Артикул rvf-3 реализован в компактном корпусе для монтажа на DIN-рейку и подходит для систем, где важна бесперебойная работа оборудования.

Назначение и область применения

Реле выбора фаз РВФ-3 PROxima автоматически выбирает наиболее подходящую фазу (L1, L2 или L3) для подачи напряжения на однофазную нагрузку 230 В. Устройство следит за качеством напряжения на каждой фазе и переключает питание, если текущая фаза выходит за допустимые границы. Это особенно важно там, где напряжение часто проседает или скачет - например, в частных домах, малых цехах, на насосных станциях или конвейерах. При отсутствии годных фаз реле полностью отключает нагрузку, защищая оборудование от повреждений.

Технические характеристики

• Тип тока: переменный (AC), 50–60 Гц
• Напряжение питания: 60–300 В - работает даже при значительных перепадах в сети
• Диапазон контроля напряжения:
  • Минимальное: 160 В (однофазное и трёхфазное)
  • Максимальное: 280 В (однофазное и трёхфазное)
• Номинальный ток: 16 А - позволяет управлять нагрузкой до 3,5 кВт при 230 В
• Задержка отключения: 0,2–600 секунд - можно настроить под тип нагрузки (например, задержка для двигателей)
• Контакты: 3 нормально замкнутых (НО), 0 нормально разомкнутых (НЗ)
• Гистерезис: есть - предотвращает «дребезг» контактов при скачках напряжения на граничных значениях
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не от брызг воды
• Температурный режим: от -25 C до +50 C - подходит для установки в неотапливаемых помещениях
• Подключение: винтовые зажимы - надёжное и проверенное решение
• Монтаж: на DIN-рейку 35 мм - совместим со всеми стандартными щитами

Совместимость и монтаж

Реле выбора фаз РВФ-3 PROxima подключается к трём фазным проводникам (L1, L2, L3), нулевому проводу (N) и нагрузке. Контакты реле последовательно встраиваются в цепь питания устройства. Для правильной работы необходимо соблюдать полярность: L1 - приоритетная фаза, L2 - вторичная, L3 - резервная. Монтаж выполняется на стандартную DIN-рейку внутри распределительного щита. Подключение осуществляется через винтовые клеммы - рекомендуется использовать жилы сечением 0,5–4 мм2. После подключения проверьте соответствие фаз и убедитесь, что ноль подведён правильно - без него устройство не будет работать.

Безопасность и стандарты

Реле выбора фаз РВФ-3 PROxima соответствует требованиям безопасности для электрооборудования, предназначенного для внутренней установки. IP20 исключает доступ к токоведущим частям при обычном использовании. Применение в сетях до 300 В и номинальный ток 16 А обеспечивают безопасную работу с большинством бытовых и промышленных однофазных нагрузок. Устройство не имеет функции защиты от короткого замыкания - для этого требуется внешний автоматический выключатель.

Преимущества

• Автоматическое переключение между фазами снижает риск выхода оборудования из строя из-за низкого или высокого напряжения
• Настройка задержки отключения позволяет избежать ложных срабатываний при кратковременных помехах
• Гистерезис предотвращает постоянное включение-выключение при нестабильном напряжении
• Широкий диапазон рабочего напряжения (60–300 В) делает устройство устойчивым к аварийным ситуациям в сети
• Компактный форм-фактор и DIN-монтаж позволяют легко интегрировать РВФ-3 PROxima в существующие щиты

Ограничения применения

• Не предназначено для управления трёхфазными нагрузками - только для однофазных (230 В)
• Не защищает от короткого замыкания или перегрузки по току - требует обязательной установки автомата перед входом
• IP20 не допускает использование во влажных средах (бассейны, улицы, открытые площадки)
• Не регулирует частоту - работает только с сетями 50–60 Гц
• Не имеет индикации состояния фаз - пользователь не видит, на какой фазе сейчас питание

Примеры использования

• Частный дом с нестабильной сетью - реле переключает питание холодильника, насоса или системы отопления на лучшую фазу
• Производственный участок с несколькими станками - обеспечивает стабильное питание одного контролируемого оборудования
• Аварийный освещение или сигнализация - сохраняет работу при отказе одной из фаз
• Котельная или система водоснабжения - защищает насосы от сбоев при просадке напряжения

Практические советы

• Перед установкой проверьте напряжение на всех фазах мультиметром - убедитесь, что хотя бы одна находится в диапазоне 160–280 В
• Если нагрузка чувствительна к перебоям (например, сервер или медицинское оборудование), установите задержку отключения более 5–10 секунд
• Используйте автоматический выключатель на 16–20 А перед РВФ-3 PROxima - он защитит реле от перегрузки
• При подключении к щиту с несколькими реле - учтите, что все они должны иметь одинаковый ноль; разные N-провода вызовут сбой
• При первом запуске - наблюдайте за поведением реле: если оно постоянно переключается, возможно, напряжение на всех фазах слишком близко к пороговым значениям
