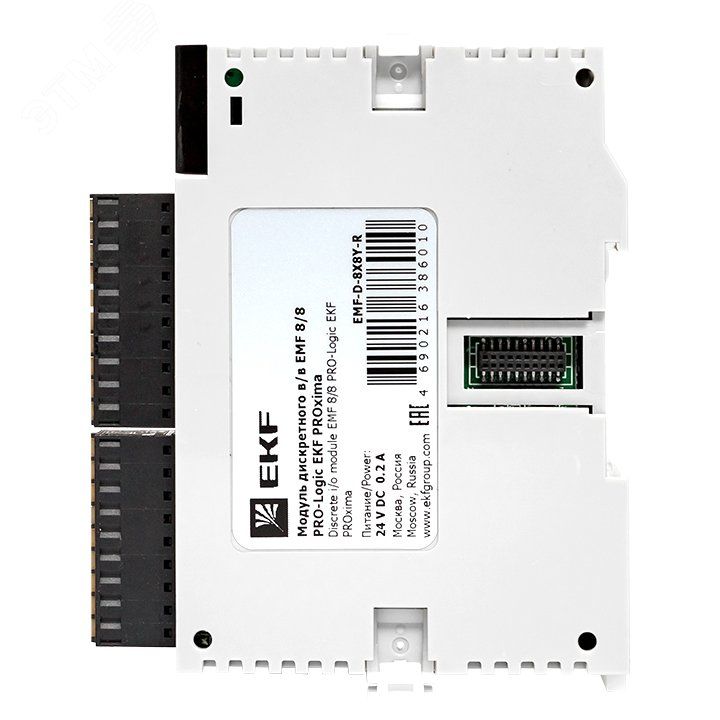

Модуль дискретного в/в EMF 8/8 PRO-Logic EKF PROxima | EMF-D-8X8Y-R

Модуль дискретного ввода-вывода EMF 8/8 PRO-Logic PROxima от EKF предназначен для сбора сигналов с датчиков и управления исполнительными устройствами в системах автоматизации. Этот модуль сочетает 8 входов и 8 релейных выходов в компактном корпусе, что делает его универсальным решением для контроля и управления технологическими процессами на промышленных объектах.

Назначение и область применения

EMF 8/8 PRO-Logic PROxima используется для взаимодействия между контроллерами (например, ПЛК) и внешними устройствами: датчиками положения, кнопками, световыми сигнализаторами, насосами, клапанами, двигателями. Подходит для установки в распределительных щитах на заводах, в логистике, пищевой промышленности, на конвейерах и в системах вентиляции. Модуль обеспечивает надёжную передачу дискретных сигналов в условиях повышенной вибрации и перепадов температур.

Технические характеристики

• Количество цифровых входов: 8 (постоянный ток DC)
• Количество цифровых выходов: 8 (релейный тип)
• Напряжение питания: 20,4–28,8 В постоянного тока
• Тип подключения: пружинные зажимы - быстрый монтаж без инструментов
• Тип изделия: модуль дискретного ввода-вывода

Релейные выходы позволяют коммутировать нагрузки до 250 В переменного тока и 30 В постоянного тока - подходят для управления как слаботочными, так и силовыми цепями. Напряжение питания 20,4–28,8 В соответствует стандартному диапазону 24 В постоянного тока, распространённому в промышленной автоматизации.

Совместимость и монтаж

EMF 8/8 PRO-Logic PROxima совместим со шлейфовыми системами монтажа на DIN-рейке 35 мм. Устанавливается рядом с другими модулями серии PRO-Logic. Для подключения используются пружинные зажимы - провода фиксируются просто нажатием на рычаг. Обязательно соблюдайте полярность при подключении входов: +24 В и GND должны быть правильно распределены. Выходы реле изолированы друг от друга - можно управлять разнопотенциальными цепями.

Безопасность и стандарты

Модуль соответствует требованиям EN 61131-2 для промышленных автоматизированных систем. Защита от перегрузок и КЗ реализована внутренне - дополнительная защита на входе не обязательна, но рекомендована для защиты от импульсных помех. Сертифицирован для работы в классе защиты IP20 - не предназначен для открытой установки в сырых или запылённых средах без корпуса.

Преимущества

• Высокая надёжность релейных контактов - срок службы до 1 млн операций
• Гибкость: 8 входов и 8 выходов в одном модуле снижают количество оборудования в щите
• Интерфейс с пружинными зажимами исключает необходимость в отвертках и минимизирует риск плохого контакта
• Стандартный форм-фактор позволяет заменить аналогичные модули других производителей без изменения монтажной схемы

Ограничения применения

• Не поддерживает аналоговые сигналы - только дискретные (вкл./выкл.)
• Нельзя использовать в средах с высокой влажностью или прямым попаданием воды - требует установки внутри закрытого щита
• Релейные выходы имеют механический износ - не подходят для частого включения/выключения (более 10 раз в минуту)
• Напряжение питания строго 24 В DC - несовместим с сетью 220 В AC или 12 В DC

Примеры использования

• Управление освещением в цеху через кнопочные посты и датчики движения
• Контроль состояния дверей на конвейере: входы - датчики открытия, выходы - сигнальные лампы
• Автоматическое включение вентилятора при превышении температуры (датчик + реле)
• Сигнализация аварийных ситуаций на станке: 3 входа - аварийные кнопки, 5 выходов - зуммеры и индикаторы

Практические советы

• Перед первым подключением проверьте напряжение питания - ниже 20,4 В модуль может некорректно работать
• Для долгой жизни реле не нагружайте их сверх допустимого тока - используйте промежуточные контакторы при управлении мощными двигателями
• Подключайте входы с использованием экранированных кабелей, особенно если они проходят рядом с силовыми линиями
• При групповой установке нескольких модулей EMF 8/8 PRO-Logic PROxima оставляйте зазор 10 мм между ними для лучшего теплоотвода
• Артикул emf-d-8x8y-r - точный идентификатор для заказа запасных частей; сохраняйте его в документации проекта
