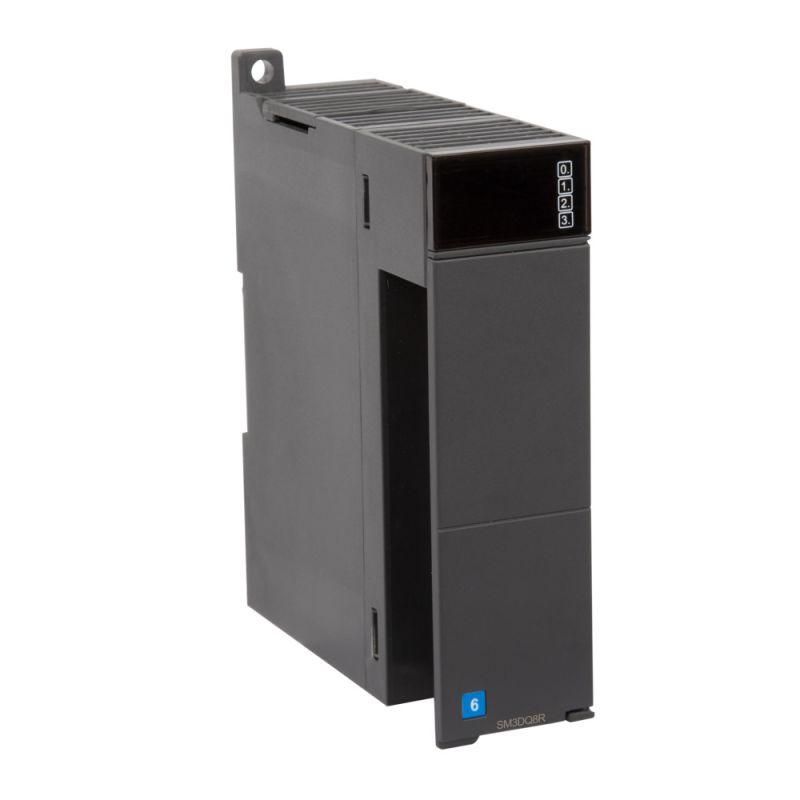

Модуль расширения дискретный SE, 8 выходов, 24 В DC Systeme Electric SM3DQ8R

Дискретный модуль расширения 8 выходов от Systeme Electric (артикул sm3dq8r) - компактное устройство для увеличения числа релейных выходов в системах автоматизации. Он позволяет управлять до восьми внешних нагрузок через один контроллер, что особенно полезно в промышленных и автономных системах.

Назначение и область применения

Дискретный модуль расширения 8 выходов предназначен для расширения возможностей ПЛК, когда штатных выходов недостаточно. Модуль используется там, где требуется коммутировать устройства с высокой мощностью: светильники, насосы, нагревательные элементы, вентиляторы, пневматические клапаны и другую аппаратуру. Подходит для установки в щитах управления, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Количество выходов: 8 релейных
• Напряжение питания: 24 В постоянного тока / 230 В переменного тока (50–60 Гц)
• Тип выхода: механическое реле (переменный/постоянный ток)
• Максимальное напряжение на выходе: 30 В
• Выходной ток: 2 мА (минимальная нагрузка для надёжного переключения)
• Задержка переключения: 10 мс (время реакции на команду от ПЛК)
• Тип подключения: винтовые и пружинные клеммы - удобны для быстрого монтажа и фиксации проводов

Совместимость и монтаж

Дискретный модуль расширения 8 выходов совместим с ПЛК серии OEM от Systeme Electric. Устанавливается в слот расширения на базовом блоке. Для подключения:

• Питание подаётся на клеммы L/N (AC) или +/− (DC) - можно использовать любой из двух типов тока одновременно
• Выходы подключаются к нагрузкам через винтовые зажимы - рекомендуется зачищать жилы на 6–8 мм
• Не требует дополнительного питания - работает от основного ПЛК
• Физическое крепление - DIN-рейка 35 мм

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Напряжение на выходе ограничено 30 В - это ниже порога опасного напряжения по нормам IEC 61140. Реле рассчитаны на коммутацию маломощных цепей; для больших токов (более 2 А) следует применять внешние контакторы.

Преимущества

• Поддерживает как AC, так и DC - гибкость в управлении разнотипными нагрузками
• Универсальный тип подключения: винты + пружины - подходят для медных и многожильных проводов
• Стабильная задержка 10 мс - предсказуемая работа в реальном времени
• Небольшие габариты - экономия места в щите управления
• Интеграция с сериями OEM ПЛК Systeme Electric - минимум проблем с прошивкой и адресацией

Ограничения применения

• Минимальный выходной ток 2 мА - не подходит для управления светодиодами или чувствительной электроникой без буферной схемы
• Максимальное напряжение 30 В - нельзя использовать для сетевых 220/380 В нагрузок напрямую
• Механические реле имеют ограниченный срок службы (до 1 млн операций); не рекомендованы для частого включения/выключения (например, более 10 раз в минуту)
• Не предназначены для работы во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Управление 8 лампами освещения в цеху через ПЛК
• Включение нагревателей в термокамере по программе
• Коммутация пневматических клапанов на конвейере
• Автоматический запуск вентиляторов при превышении температуры
• Сигнализация состояния оборудования через звонки или индикаторы

Практические советы

• При подключении нагрузок выше 2 А используйте промежуточные контакторы - чтобы продлить жизнь реле модуля
• Для защиты от импульсов (особенно при работе с катушками двигателей) установите диффузоры (RC-цепочки или TVS-диоды) параллельно нагрузке
• Проверьте полярность при питании от 24 В постоянного тока - неверное подключение повредит внутреннюю схему
• Не забудьте выставить правильный адрес модуля в ПЛК - он должен отличаться от других расширений
• При длительной эксплуатации в условиях повышенной влажности проверяйте состояние клемм - окисление снижает контактную надёжность
