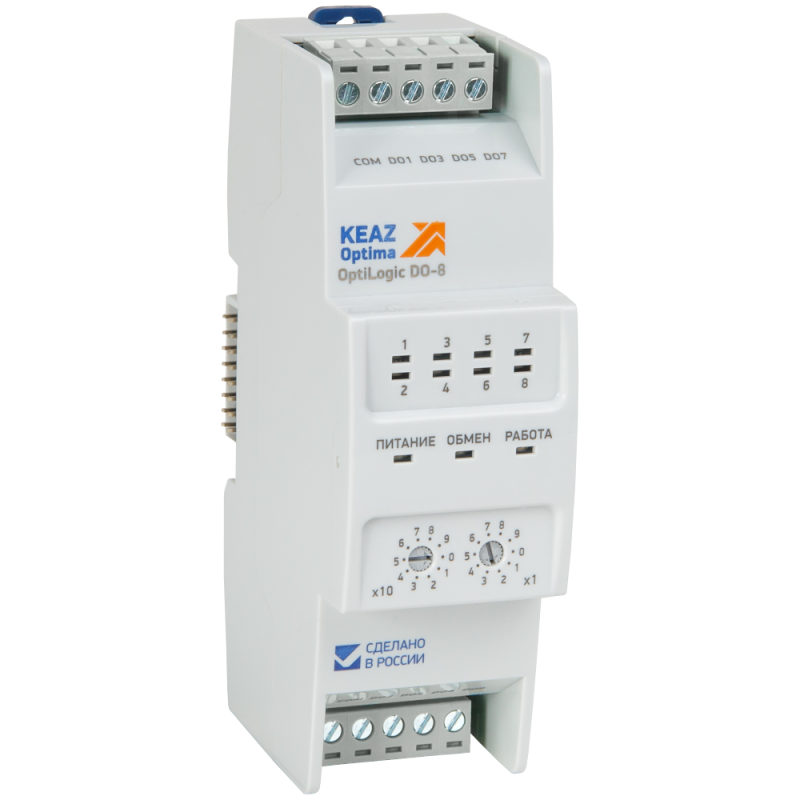

Модуль дискретного вывода OptiLogic L-DO-8, 8 выходов, DC 24В КЭАЗ 288019

Модуль дискретного вывода L-DO-8 от КЭАЗ Optima - восьмиканальное устройство для управления внешними нагрузками постоянного тока в автоматизированных системах. Артикул 288019 предназначен для работы в составе контроллеров OptiLogic L и может применяться как автономное Modbus-устройство при подключении через модуль расширения L-BE-1.

Назначение и область применения

Модуль дискретного вывода L-DO-8 используется для коммутации цифровых сигналов постоянного тока. Он управляет исполнительными элементами: реле, клапанами, светодиодами, маломощными двигателями, лампами и другими устройствами с DC-питанием. Подходит для установки в промышленную автоматику - на станках, конвейерах, системах вентиляции, линиях упаковки и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Количество выходов: 8 каналов (цифровые, транзисторные, постоянный ток)
• Количество входов: 0
• Тип подключения: штекерный разъем (удобен для быстрого монтажа и демонтажа)
• Групповая защита: два группы - четные (DO2, DO4, DO6, DO8) и нечетные (DO1, DO3, DO5, DO7) выходы; каждая группа имеет защиту от КЗ и самодиагностику
• PWM-функция: выходы DO1 и DO2 поддерживают генерацию ШИМ-сигнала (непрерывная или импульсная форма)
• Индикация: LED-индикаторы состояния каждого выхода (визуальный контроль активности)
• Адресация Modbus: задается микропереключателями на лицевой панели (без программирования)
• Скорость передачи данных по шине: 1 Мбит/с
• Рабочий температурный диапазон: от -40 C до +55 C
• Поддержка горячей замены: возможность замены модуля без отключения питания системы
• Встроенное ПО: доступно только в комплекте с оборудованием, отдельно не поставляется

Совместимость и монтаж

Модуль L-DO-8 совместим со штатной шиной OptiLogic L. Для подключения к сети Modbus RTU требуется использовать модуль расширения L-BE-1. Подключение осуществляется через штекерный разъем - достаточно вставить модуль в слот и закрепить фиксатор. Клеммы на плате позволяют легко подсоединить провода сечением до 0,5–2,5 мм2. Настоятельно рекомендуется проверять полярность подключения - выходы рассчитаны исключительно на постоянный ток (DC).

Безопасность и стандарты

Модуль соответствует требованиям промышленной безопасности: имеет защиту от короткого замыкания на каждом групповом уровне, что предотвращает повреждение всей системы. Температурный диапазон (-40…+55 C) позволяет использовать его в условиях сурового климата. Применение в зонах с высокой вибрацией допускается благодаря прочному корпусу и надежным контактам.

Преимущества

• Горячая замена снижает время простоев при обслуживании
• LED-индикация упрощает диагностику в реальном времени
• Две PWM-выхода позволяют регулировать мощность без внешних преобразователей
• Настройка адреса Modbus без ПО - удобно для операторов без IT-навыков
• Защита по группам увеличивает отказоустойчивость: при КЗ одного канала остальные остаются рабочими
• Широкий температурный диапазон обеспечивает работу в холодильных камерах, на открытых площадках и в цехах без кондиционирования

Ограничения применения

• Не работает с переменным током (AC) - только постоянный ток (DC)
• Нет аналоговых входов/выходов - только дискретные (ON/OFF) сигналы
• Для Modbus-работы обязательна установка L-BE-1; без него модуль не подключится к сети
• Максимальный ток на один выход ограничен техническими возможностями транзистора - не используйте для нагрузок выше 0,5 А без дополнительных реле
• Не предназначено для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление 8 электромагнитными клапанами в линии розлива жидкости
• Включение/выключение светодиодных индикаторов на конвейере
• Регулировка скорости вентилятора через ШИМ на DO1 и DO2
• Автоматическое включение освещения в холодильной камере при достижении пороговой температуры
• Контроль состояния дверей в автоматической линии сборки через реле, запитанные от L-DO-8

Практические советы

• Перед первым запуском проверьте положение микропереключателей - неверный адрес Modbus вызывает потерю связи
• При подключении нагрузок более 0,3 А рекомендуется использовать внешние реле для защиты транзисторов
• Для долговременной работы в условиях повышенной влажности или пыли убедитесь, что штекерный разъем плотно зафиксирован и не подвергается механическому воздействию
• При замене модуля в работающей системе соблюдайте правила ЭБ - отключите питание нагрузок, но не шины OptiLogic L
• Используйте кабель с экранированием для длинных линий - это снизит помехи в цифровых сигналах
