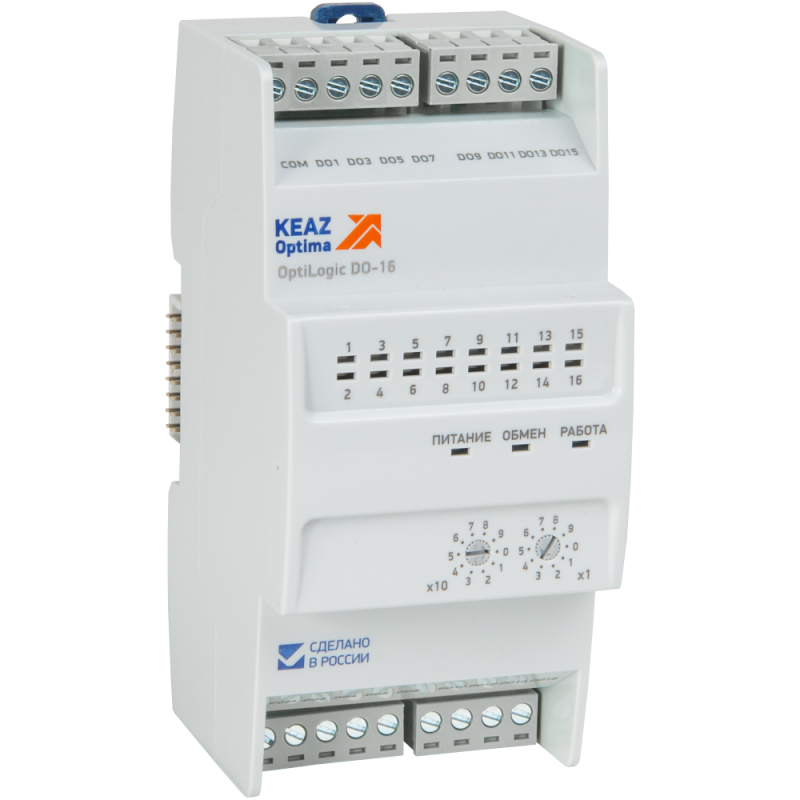

Модуль дискретного вывода OptiLogic L-DO-16, 16 выходов, 24В КЭАЗ 288025

Модуль дискретного вывода L-DO-16 от КЭАЗ Optima - это 16-канальное устройство для управления внешними нагрузками постоянного тока в автоматизированных системах. Артикул 288025 предназначен для работы в жестких условиях промышленной среды и совместим с шиной OptiLogic L.

Назначение и область применения

Модуль дискретного вывода L-DO-16 используется для коммутации цифровых сигналов управления - включение/выключение реле, клапанов, ламп, двигателей постоянного тока и других исполнительных механизмов. Подходит для установки в контроллеры PLC, системы сбора данных и автоматизации производства. Применяется на станках, конвейерах, линиях упаковки и в энергоэффективных системах управления.

Технические характеристики

• Количество выходов: 16 каналов дискретного вывода (входы отсутствуют)
• Тип выходов: транзисторные, постоянный ток (DC)
• Защита выходов: групповая по четным и нечётным каналам - автосброс при КЗ с регистрацией события
• Генерация ШИМ: два канала (DO1 и DO2) поддерживают широтно-импульсную модуляцию - непрерывный сигнал или серию импульсов
• Индикация: светодиоды на каждом выходе показывают состояние управляющего сигнала
• Скорость связи по внутренней шине: 1 Мбит/с
• Температурный диапазон: от -40 C до +55 C
• Подключение: штекерный разъём (стандартная система OptiLogic L)
• Адресация Modbus: задаётся микропереключателями на лицевой панели
• Функция «горячей замены»: возможность замены модуля без отключения питания всей системы

Совместимость и монтаж

Модуль дискретного вывода L-DO-16 устанавливается исключительно в слоты шины OptiLogic L. Для работы как самостоятельного Modbus-устройства требуется дополнительно использовать модуль расширения шины L-BE-1. Подключение нагрузок осуществляется через удобные клеммники - провода фиксируются без инструментов. Разъём обеспечивает быстрый и надёжный контакт с базовым модулем. Нагрузка должна соответствовать допустимому напряжению и току выходов - данные указываются в спецификации производителя.

Безопасность и стандарты

Модуль выполнен в соответствии с требованиями промышленной электроники. Защита от перегрузки и короткого замыкания снижает риск повреждения как самого модуля, так и подключённых устройств. Температурный диапазон (-40…+55 C) позволяет применять его в холодильных камерах, на открытых площадках и в неотапливаемых цехах. Сертификаты соответствия указаны в документации КЭАЗ - рекомендуется проверить наличие CE, UL или других требуемых меток для вашего региона.

Преимущества

• Групповая защита выходов - отказ одного канала не влияет на работу остальных
• ШИМ-генерация на двух каналах - позволяет регулировать мощность без внешних преобразователей
• Светодиодная индикация - наглядное отображение состояния каждого выхода
• «Горячая замена» - минимизация простоев при обслуживании
• Простая адресация - не нужны программаторы или ПО для настройки Modbus-адреса
• Стандартный интерфейс OptiLogic L - совместим со всеми модулями серии

Ограничения применения

• Не работает с переменным током - предназначено только для DC-нагрузок
• Нет цифровых входов - нельзя считывать сигналы с датчиков или кнопок
• Требует наличия шины OptiLogic L - не является автономным устройством без L-BE-1
• Максимальный ток на канал ограничен - необходимо проверять соответствие нагрузки
• Встроенное ПО недоступно отдельно - прошивка изменяется только через производителя

Примеры использования

• Управление 16 электромагнитными клапанами в системе пневматики
• Включение LED-подсветки на производственной линии с регулировкой яркости через ШИМ на DO1–DO2
• Контроль работы 16 насосов в системе охлаждения с самодиагностикой при КЗ
• Автоматическое управление освещением в холодном цеху при температуре ниже -30 C

Практические советы

• Перед первым запуском проверьте положение микропереключателей - неверный Modbus-адрес вызывает потерю связи
• При подключении нагрузок используйте экранированные кабели - особенно при длинных трассах (>10 м)
• Для защиты от скачков напряжения подключите TVS-диоды параллельно индуктивным нагрузкам (например, катушкам реле)
• При работе в условиях высокой вибрации убедитесь, что штекер плотно зафиксирован - периодически проверяйте затяжку контактов
• Если вы планируете использовать ШИМ-выходы - учтите частоту и коэффициент заполнения, которые должны соответствовать возможностям вашей нагрузки
