Дискретный модуль расширения 16 выходов SM3DQ16R | SE APC

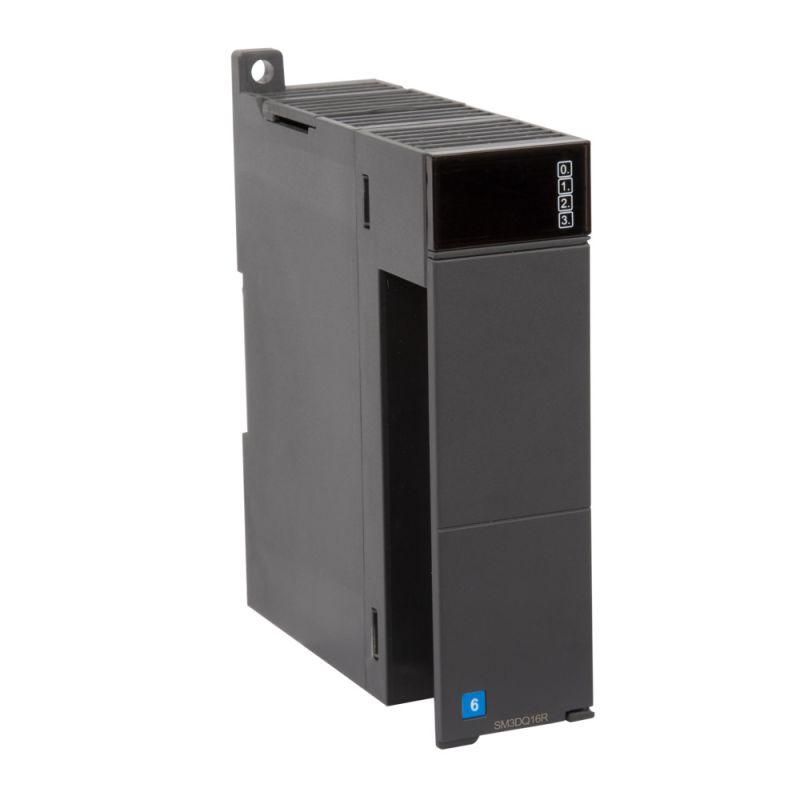

Дискретный модуль расширения 16 выходов от Systeme Electric (артикул sm3dq16r) - компактное устройство для увеличения числа управляющих выходов в промышленных системах автоматизации. Он позволяет управлять до 16 внешних устройств через релейные контакты при питании от 24 В постоянного тока.

Назначение и область применения

Дискретный модуль расширения 16 выходов используется для расширения функциональности промышленных контроллеров, шлюзов IoT и других устройств управления. Его основная задача - передавать команды на устройства, которые нельзя подключить напрямую к плате контроллера из-за ограниченного числа выходов или несовместимости типов сигналов.

Подходит для управления светильниками, насосами, клапанами, нагревательными элементами, вентиляторами и другими нагрузками, требующими механического переключения. Часто применяется в цепях автоматизации производства, логистических системах, теплотехническом оборудовании и на конвейерах.

Технические характеристики

• Количество выходов: 16 релейных
• Напряжение питания: 24 В постоянного тока
• Тип выхода: реле (электромеханические контакты)
• Максимальное напряжение на выходе: 30 В (переменного или постоянного тока)
• Выходной ток: 2 мА (минимальный ток для надёжного срабатывания)
• Задержка срабатывания: 10 мс (время между получением сигнала и физическим переключением контакта)
• Тип подключения: винтовые и пружинные клеммы - удобны для быстрого монтажа и надёжного соединения
• Род тока на входе: переменный или постоянный
• Род тока на выходе: переменный или постоянный
• Тип изделия: модуль расширения для OEM-систем

Совместимость и монтаж

Дискретный модуль расширения 16 выходов совместим с большинством промышленных контроллеров, поддерживающими цифровые выходы уровня 24 В DC. Подключение осуществляется через кабель с вилкой или жесткими проводами, зажимаемыми в клеммах.

Установка выполняется на DIN-рейку 35 мм - стандартная для промышленной автоматики. Клеммы обеспечивают двойную фиксацию: винтовой зажим для надёжности и пружинный механизм для быстрой замены провода без инструментов.

Не требует программирования - работает как «слепой» буфер между контроллером и нагрузкой. Убедитесь, что ваш контроллер выдаёт сигнал 24 В DC на вход модуля.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Напряжение на выходе не превышает 30 В, что снижает риск поражения электрическим током. Однако при работе с мощными нагрузками необходимо соблюдать правила электробезопасности: использовать предохранители, защищённые корпуса и заземление.

Преимущества

• Гибкость: релейные выходы работают с любыми типами тока - AC/DC, что делает модуль универсальным
• Надёжность: механические контакты выдерживают высокие импульсные нагрузки, в отличие от полупроводниковых выходов
• Простота подключения: два типа клемм - винтовые для долгосрочных установок, пружинные для частого обслуживания
• Стандартный форм-фактор: легко интегрируется в существующие щиты с DIN-рейкой
• Низкая задержка: 10 мс - достаточная скорость для большинства технологических процессов

Ограничения применения

• Не подходит для частого переключения (более 1–5 раз в секунду): реле имеют ограниченный срок службы (обычно 100 000–1 млн операций)
• Минимальный рабочий ток 2 мА - не рекомендуется для управления светодиодами или маломощной электроникой без дополнительных буферов
• Максимальное напряжение 30 В - нельзя применять для сетевых нагрузок 220/380 В
• Не предназначена для работы во взрывоопасных средах - отсутствует взрывозащита
• Задержка 10 мс недопустима в системах с жёсткими временными требованиями (например, точная синхронизация движения)

Примеры использования

• Автоматический контроль освещения в цеху: 16 ламп управляются одним PLC через этот модуль
• Управление нагревателями в термокамере: каждое реле включает свою группу ТЭНов
• Контроль клапанов в системе гидравлики: 16 клапанов открываются/закрываются по алгоритму
• Система аварийной сигнализации: реле активируют звонки, мигающие огни и вентиляцию при срабатывании датчиков

Практические советы

• Выбирайте реле с запасом по току: если нагрузка потребляет 1 А, используйте реле на 5 А - продлевается срок службы
• Защищайте релейные выходы от скачков напряжения: параллельно нагрузкам устанавливайте демпферные цепочки (диод + RC-фильтр)
• Проверьте полярность питания: хотя модуль принимает переменный ток на вход, 24 В DC - оптимальный вариант для стабильной работы
• Не забудьте про посадочные размеры: модуль занимает место на DIN-рейке, учитывайте свободное пространство в щите
• Для частого переключения рассмотрите твердотельные реле - они не изнашиваются, но дороже и чувствительнее к перегрузкам
