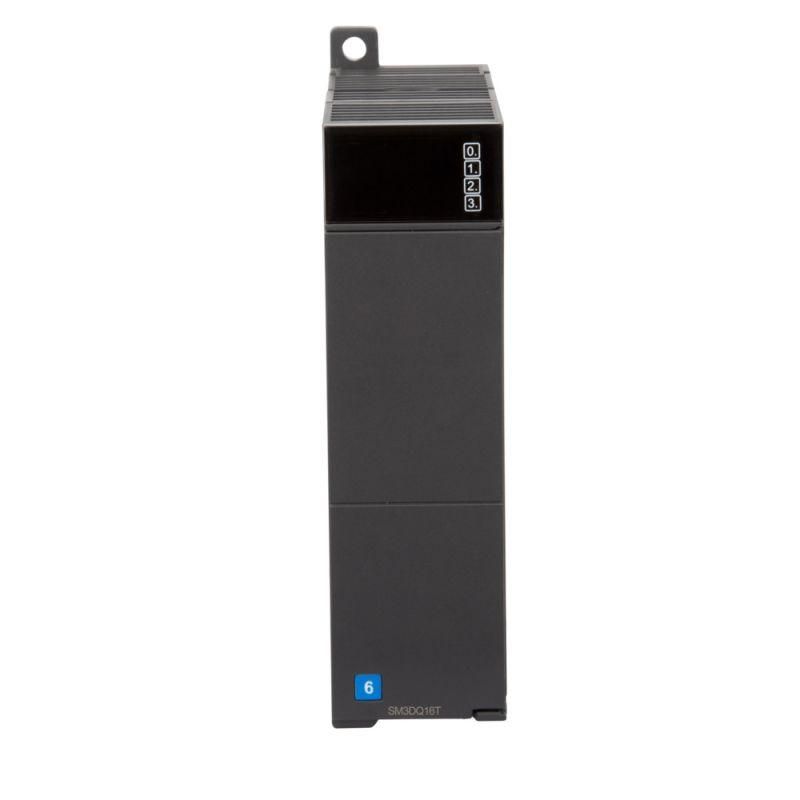

Дискретный модуль расширения 16выход PNP SM3DQ16T | SE APC

Дискретный модуль расширения 16 выходов PNP SE от Systeme Electric (артикул sm3dq16t) - компактное решение для увеличения числа цифровых выходов в системах автоматизации. Модуль предназначен для управления нагрузками с помощью транзисторных выходов PNP, обеспечивая надёжную работу в промышленной среде.

Назначение и область применения

Дискретный модуль расширения 16 выходов PNP SE используется для управления внешними устройствами в автономных или распределённых системах автоматизации. Он подключается к основному контроллеру (например, PLC Series OEM от Systeme Electric) и расширяет количество доступных выходов. Подходит для задач, требующих точного и быстрого переключения: управление светодиодами, электромагнитными клапанами, маломощными насосами, реле, индикаторами и другими устройствами с дискретным управлением.

Технические характеристики

• Количество выходов: 16 каналов
• Тип выхода: транзисторный, PNP (высокий уровень на выходе при активации)
• Напряжение питания: 24 В постоянного тока
• Допустимый диапазон напряжения на выходе: 19,2–28,8 В
• Выходной ток: до 0,5 мА (максимальная нагрузка - слаботочные устройства)
• Задержка передачи сигнала: 0,45 мс
• Защита от короткого замыкания: да (автоматическое отключение при перегрузке)
• Тип подключения: винтовые и пружинные клеммы
• Род тока: постоянный (вход и выход)

Совместимость и монтаж

Дискретный модуль расширения 16 выходов PNP SE совместим с платформами OEM ПЛК Systeme Electric. Устанавливается на DIN-рейку и подключается через шлейф к базовому модулю. Для подключения нагрузок используются винтовые и пружинные клеммы - удобны для многократного монтажа и демонтажа. Кабели рекомендуется зачищать на 6–8 мм, затягивать клеммы усилием 0,2–0,3 Нм. Обязательно соблюдайте полярность: PNP-выходы требуют подключения нагрузки между выходом и минусом питания (0 В).

Безопасность и стандарты

Модуль соответствует требованиям безопасности для промышленного оборудования. Защита от короткого замыкания предотвращает повреждение как самого модуля, так и подключённых цепей. Работает в температурном диапазоне, типичном для промышленной автоматизации (уточнять в документации производителя). Не содержит взрывоопасных элементов, не требует специальной сертификации для большинства применений.

Преимущества

• Увеличивает число выходов без замены основного контроллера
• Стабильная работа при колебаниях напряжения питания (19,2–28,8 В)
• Минимальная задержка сигнала - 0,45 мс, что важно для скоростных процессов
• Гибкий способ подключения: винты + пружинные клеммы
• Автоматическая защита от КЗ снижает риск отказов системы

Ограничения применения

Дискретный модуль расширения 16 выходов PNP SE не предназначен для управления мощными нагрузками. Выходной ток всего 0,5 мА - этого достаточно лишь для прямого управления слаботочными устройствами (например, входами реле, LED-индикаторов). Для управления двигателями, нагревателями или катушками контакторов необходимо использовать промежуточные реле или силовые модули. Также модуль работает только с постоянным током - переменный ток не поддерживается.

Примеры использования

• Управление 16 электромагнитными клапанами на линии розлива жидкости
• Индикация состояния станка через 16 светодиодов
• Подача команд на микросхемы управления в сборочных линиях
• Контроль положения датчиков конечного хода через оптопары

Практические советы

• Не подключайте нагрузки с потребляемым током более 0,5 мА - возможен перегрев и выход из строя транзистора
• При использовании длинных проводов учитывайте паразитную ёмкость - она может вызвать помехи; используйте экранированные кабели
• Проверьте соответствие уровня сигнала на входе основного ПЛК - он должен быть совместим с 24 В DC
• При установке на рейку оставляйте зазор 10 мм вокруг модуля для лучшего теплоотвода
• Для диагностики используйте индикаторы состояния на корпусе - они показывают активацию каждого канала
