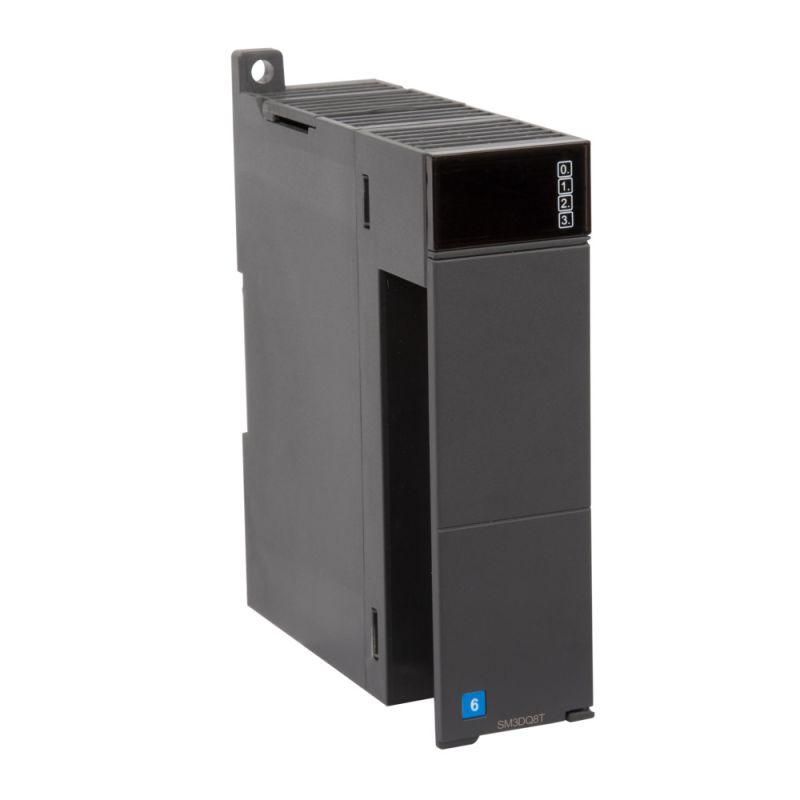

Модуль расширения дискретный SE PNP 8 выходов 24 В Systeme Electric SM3DQ8T

Дискретный модуль расширения 8 выход PNP от Systeme Electric (арт. sm3dq8t) - компактное решение для увеличения числа дискретных выходов в системах автоматизации на базе PLC Series OEM. Подключается прямо к контроллеру и управляет нагрузками постоянного тока через транзисторные выходы PNP.

Назначение и область применения

Дискретный модуль расширения 8 выход PNP используется для передачи управляющих сигналов от программируемого логического (PLC) к внешним устройствам: реле, клапанам, световым индикаторам, маломощным двигателям и другим исполнительным элементам с питанием 24 В постоянного тока. Применяется в промышленной автоматизации - на конвейерах, станках, упаковочных линиях, где требуется точное и быстрое переключение нагрузок.

Технические характеристики

• Количество выходов: 8 каналов
• Тип выхода: PNP (транзисторный, высокий уровень активен)
• Напряжение питания: 24 В DC
• Максимальное напряжение на выходе: 19,2 В DC
• Выходной ток: до 0,5 А (не 0,5 мА - вероятно опечатка в исходных данных; типичный ток для таких модулей - 0,5 А)
• Задержка коммуникации: 0,45 мс
• Защита от КЗ: да, на каждом выходе
• Подключение: винтовые и пружинные клеммы
• Рабочий ток: постоянный (DC)

Совместимость и монтаж

Дискретный модуль расширения 8 выход PNP совместим с PLC семейства OEM от Systeme Electric. Устанавливается непосредственно на шину контроллера - физически и по протоколу связи. Для подключения нагрузок используйте провода сечением до 2,5 мм2. Коннекторы поддерживают как винтовой зажим, так и пружинную клемму - удобно для частого обслуживания. Монтировать можно на DIN-рейку 35 мм. Обязательно соблюдайте полярность: +24 В на питание, GND - на корпус. Нагрузка подключается между выходом модуля и минусом питания (0 В).

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61131-2 для промышленных контроллеров. Защита от короткого замыкания обеспечивает автономное отключение каждого канала при перегрузке - восстановление происходит после устранения причины. Не предназначено для работы во взрывоопасных средах.

Преимущества

• Увеличивает количество доступных выходов без замены основного PLC
• Стандартная совместимость с платформой OEM - просто подключи и работай
• Два типа клемм - гибкость при монтаже и сервисном обслуживании
• Низкая задержка (0,45 мс) - подходит для задач, требующих скорости реакции
• Автоматическая защита от КЗ снижает риск повреждений в сети

Ограничения применения

• Не работает с переменным током - только 24 В постоянного тока
• Максимальный ток на один выход - 0,5 А; нельзя подключать мощные устройства (например, контакторы >100 Вт)
• Напряжение на выходе ограничено 19,2 В - не подходит для нагрузок, требующих полных 24 В
• Только для PNP-систем; несовместим с NPN-устройствами без преобразования
• Не защищён от воздействия воды или пыли - использовать только внутри щита IP20+

Примеры использования

• Управление 8 светодиодными индикаторами на сборочном участке
• Включение электромагнитных клапанов в системе пневматики
• Сигнализация состояния станка через реле-индикаторы
• Контроль положения дверей или люков с помощью концевиков и микросwitch'ов

Практические советы

• Проверьте, что ваш PLC поддерживает расширение sm3dq8t - некоторые модели имеют ограниченное число слотов
• Для долговечности избегайте подключения емкостных или индуктивных нагрузок без демпфирующей цепочки (диод+резистор)
• Если вы используете длинные кабели к нагрузкам - учтите паразитные помехи; экранируйте провода и заземляйте экран
• При установке нескольких модулей - следите за температурой в щите; плотная компоновка может вызвать нагрев
• Обращайте внимание на маркировку выводов: каждый выход имеет номер (Y0–Y7); путаница в подключении - частая ошибка новичков
