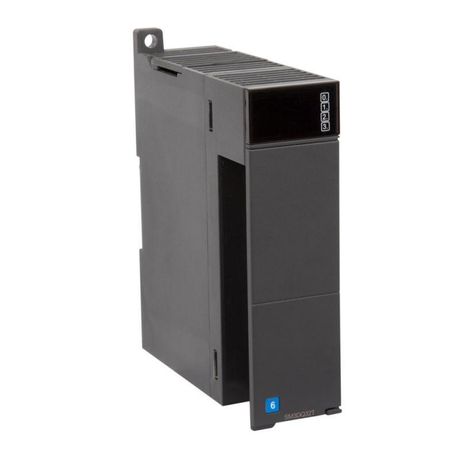

Дискретный модуль расширения 32выход PNP SM3DQ32T | SE APC

Дискретный модуль расширения 32 выхода PNP SE от Systeme Electric (артикул sm3dq32t) - компактное решение для увеличения числа цифровых выходов в промышленных системах автоматизации. Модуль обеспечивает управление нагрузками через транзисторные PNP-выходы при питании 24 В постоянного тока.

Назначение и область применения

Дискретный модуль расширения 32 выхода PNP SE используется для управления внешними устройствами в автономных или распределённых системах автоматизации. Он подключается к основному контроллеру (например, PLC Series OEM от Systeme Electric) и расширяет количество доступных выходных каналов. Подходит для работы с реле, светодиодами, клапанами, маломощными двигателями и другими устройствами, требующими коммутации по принципу PNP.

Технические характеристики

• Количество выходов: 32 канала
• Тип выхода: транзисторный PNP
• Напряжение питания: 24 В постоянного тока
• Максимальное допустимое напряжение на выходе: 19,2 В
• Выходной ток: 0,1 мА (микроскопический уровень - см. раздел «Ограничения применения»)
• Задержка передачи сигнала: 0,45 мс
• Защита от КЗ: да, на каждом выходе
• Тип подключения: винтовые и пружинные клеммы
• Род тока: постоянный (вход и выход)

Совместимость и монтаж

Дискретный модуль расширения 32 выхода PNP SE совместим с платформой OEM ПЛК Систэм Электрик. Устанавливается на DIN-рейку и подключается к шине связи основного контроллера. Для подключения нагрузок используются винтовые и пружинные клеммы - удобны для многократного монтажа и демонтажа проводов. Напряжение на выходе не должно превышать 19,2 В, даже если источник питания выше - модуль внутренне ограничивает напряжение до этого значения.

Безопасность и стандарты

Модуль защищён от короткого замыкания на всех выходах - при возникновении перегрузки канал автоматически отключается и восстанавливает работу после устранения неисправности. Применяет стандартную промышленную изоляцию, соответствует требованиям к надёжности в условиях вибраций и температурных колебаний, характерных для заводской среды.

Преимущества

• Высокая плотность выводов: 32 канала в одном корпусе снижают потребность в нескольких модулях
• Устойчивость к помехам благодаря транзисторной схеме вместо механических реле
• Гибкий способ подключения: сочетание винтовых и пружинных клемм позволяет использовать как жесткие, так и гибкие провода
• Автоматическая защита от КЗ продлевает срок службы системы

Ограничения применения

Дискретный модуль расширения 32 выхода PNP SE **не предназначен** для управления мощными нагрузками. Выходной ток всего 0,1 мА - это крайне низкий порог, подходящий лишь для активации следующего уровня управления (например, реле, оптопар, микроконтроллеров). Сам по себе он **не может** напрямую включить двигатель, нагреватель или лампу мощностью более пары ватт. Также модуль работает только с постоянным током - переменный ток на выходе недоступен. Не используйте его для управления сетевыми устройствами или бытовой техникой.

Примеры использования

• Управление световой индикацией на станках (LED-индикаторы)
• Активация реле-блоков, которые уже переключают силовые цепи
• Подключение энкодеров или датчиков с PNP-выходом к системе сбора данных
• Контроль клапанов с малым энергопотреблением в системах пневматики
• Интеграция в системы охранной сигнализации для управления зуммерами или сиренами низкой мощности

Практические советы

• Проверьте номинальный ток вашей нагрузки - если он больше 0,1 мА, обязательно используйте промежуточное реле
• Не забудьте про полярность: PNP-выход подаёт положительный потенциал на нагрузку; земляная шина должна быть соединена с общим минусом питания
• При подключении длинных кабелей учтите паразитную ёмкость - она может вызвать задержку или ложные срабатывания
• Для массового монтажа предпочтительнее использовать пружинные клеммы - они позволяют вставлять провод без инструментов
• Дискретный модуль расширения 32 выхода PNP SE лучше всего применять в составе закрытой системы - не открывайте корпус во время работы!
