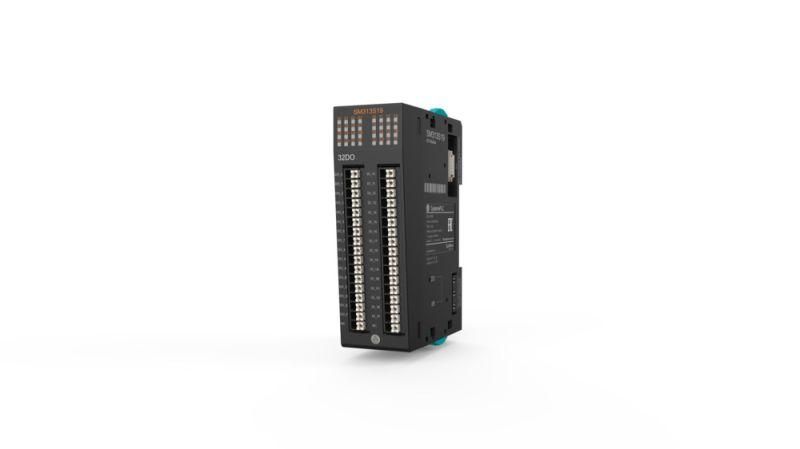

Дискретный модуль вывода, 32 выхода PNP | SM313S19 Systeme Electric APC

Дискретный модуль вывода 32 выхода PNP от Systeme Electric (артикул sm313s19) предназначен для управления внешними устройствами через цифровые сигналы в системах автоматизации. Модуль обеспечивает коммутацию нагрузок с высокой точностью и надёжностью, особенно в условиях промышленной среды.

Назначение и область применения

Дискретный модуль вывода 32 выхода PNP используется для передачи управляющих сигналов от контроллеров (например, ПЛК) к исполнительным устройствам: реле, клапанам, световым сигнализаторам, двигателям малой мощности. Подходит для установки на DIN-рейку в распределительных щитах. Применяется в цепях с напряжением постоянного тока, где требуется активный выход типа PNP - то есть выход подключается к положительному потенциалу питания.

Технические характеристики

• Количество каналов: 32
• Тип выхода: PNP (высокий уровень сигнала = положительный потенциал)
• Конструкция клемм: европейская клеммная колодка (удобна для быстрого подключения проводов)
• Подключение: через штыревой разъём совместимый с системами Systeme Electric
• Рабочее напряжение: зависит от системы управления (обычно 24 В DC)
• Максимальный ток на выход: указывается в документации производителя (не указано в исходных данных - необходимо проверить спецификацию)

Совместимость и монтаж

Дискретный модуль вывода 32 выхода PNP (sm313s19) совместим с платформами Systeme Electric, использующими стандартизированные слоты для модульных решений. Устанавливается на DIN-рейку шириной 35 мм. Для подключения требуются кабели с зачищенной жилой до 2,5 мм2. Клеммы рассчитаны на зажим без инструментов - достаточно вставить провод и закрутить винт. Обязательно соблюдать полярность: PNP-выходы работают только при правильном подключении к положительному полюсу питания.

Безопасность и стандарты

Производитель Systeme Electric соответствует требованиям EN 61131-2 для промышленных автоматизационных систем. Модуль прошёл тестирование на устойчивость к электромагнитным помехам. Наличие сертификатов CE и UL следует подтверждать в официальной документации производителя - в предоставленных данных они не указаны.

Преимущества

• Высокая плотность каналов: 32 выхода в одном компактном модуле снижают количество необходимых устройств и упрощают wiring.
• Евро-клеммы обеспечивают надёжный контакт и позволяют менять провода без пайки.
• Интеграция в экосистему Systeme Electric позволяет использовать одинаковые методы монтажа и диагностики для всех модулей серии.
• PNP-тип выхода оптимален для большинства современных ПЛК и датчиков, работающих в промышленных сетях Европы и России.

Ограничения применения

• Не подходит для управления переменным током - работает только с источниками постоянного тока (DC).
• Требует внешнего источника питания 24 В DC для работы выходов; сам модуль не генерирует питание.
• Не имеет защиты от перегрузки по току - необходимо применять предохранители или термические защиты в цепях нагрузки.
• Не предназначена для работы во взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Управление 32 электромагнитными клапанами на линии сборки.
• Включение/выключение светодиодных индикаторов на панели оператора.
• Активация реле стартеров насосов в системе охлаждения.
• Контроль состояния приводов на конвейерах в пищевой промышленности.

Практические советы

• Перед монтажом проверьте соответствие напряжения питания вашей системы - 24 В DC является стандартом, но возможны варианты.
• При подключении нагрузок убедитесь, что суммарный ток всех включённых устройств не превышает допустимую нагрузку на общий источник питания.
• Используйте экранные кабели для длинных линий - это минимизирует влияние ЭМИ на работу модуля.
• Для удобства обслуживания рекомендуется маркировать каждый выход на клеммах - особенно при работе с 32 каналами.
• Замену модуля sm313s19 можно выполнять без изменения проводки, если замещаемый элемент также является PNP-модулем Systeme Electric с тем же числом каналов.
