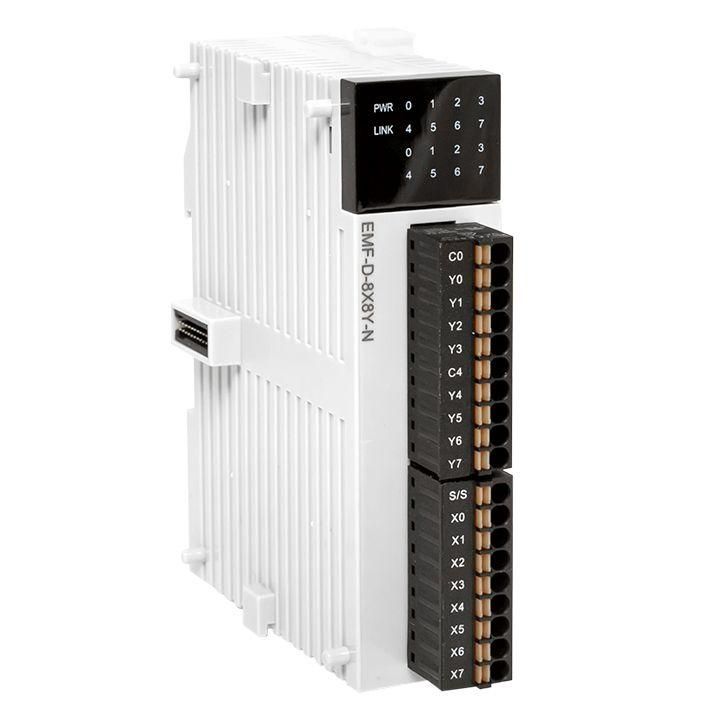

Модуль дискретного в/в EMF 8/8 N PRO-Logic EKF PROxima | EMF-D-8X8Y-N

Модуль дискретного ввода/вывода EMF 8/8 N PRO-Logic PROxima EKF — компактный модуль для сбора сигналов с датчиков и управления исполнительными устройствами в системах автоматизации на базе контроллеров. Артикул emf-d-8x8y-n обеспечивает надёжную работу в промышленной среде благодаря защите от помех и устойчивому подключению через пружинные зажимы.

Назначение и область применения

EMF 8/8 N PRO-Logic PROxima EKF используется для взаимодействия между программируемыми логическими контроллерами (ПЛК) и внешними устройствами: датчиками, кнопками, реле, клапанами, световыми сигнализаторами. Подходит для установки в распределительных щитах на производствах, в логистике, пищевой промышленности и на объектах ЖКХ. Модуль позволяет передавать бинарные сигналы — «вкл/выкл» — без преобразования аналоговых значений.

Технические характеристики

• Цифровые входы: 8 каналов, питание постоянного тока (DC), рабочий диапазон 20,4–28,8 В
• Цифровые выходы: 8 каналов, транзисторные, открытый коллектор, рассчитаны на коммутацию нагрузок постоянного тока
• Подключение: пружинные зажимы — быстрое и надёжное соединение без инструментов
• Тип изделия: модуль для шины профильного монтажа (DIN-рейка)

Совместимость и монтаж

Модуль совместим с контроллерами серии PROxima EKF и другими устройствами, поддерживающими стандартные протоколы дискретного ввода/вывода. Устанавливается на DIN-рейку шириной 35 мм. Для подключения используются провода сечением до 2,5 мм². Кабели фиксируются в пружинных зажимах — достаточно вставить провод и нажать рычаг. Нет необходимости использовать винтовые клеммы. Электронная изоляция входов и выходов предотвращает замыкания между цепями.

Безопасность и стандарты

Изделие соответствует требованиям EN 61131-2 для промышленных автоматизированных систем. Защита от перегрузок и коротких замыканий реализована на уровне каждого канала. Работает в температурном диапазоне от –25 °C до +60 °C, что допускает применение в неотапливаемых помещениях.

Преимущества

• Высокая плотность каналов: 8 входов и 8 выходов в одном корпусе — экономия места в щите
• Пружинные зажимы снижают время монтажа и исключают ослабление контакта при вибрации
• Стабильная работа при колебаниях напряжения питания (20,4–28,8 В) — устойчивость к просадкам и скачкам
• Транзисторные выходы обеспечивают долгий срок службы без механического износа

Ограничения применения

• Не предназначен для работы с переменным током — входы и выходы работают только с DC
• Выходы не рассчитаны на высокую мощность: максимальный ток одного канала — обычно до 0,5 А; проверяйте нагрузку по паспорту
• Не имеет встроенной защиты от импульсных помех свыше 1 кВ — при наличии сильных ЭМИ требуется дополнительная фильтрация
• Не поддерживает аналоговые сигналы — нельзя использовать для считывания давления, температуры или уровней

Примеры использования

• Управление пневматическими клапанами на конвейере
• Сбор сигналов с концевых выключателей на станках
• Контроль состояния дверей и люков в автоматизированной линии
• Активация аварийной сигнализации при срабатывании датчиков

Практические советы

• Перед подключением убедитесь, что напряжение на входах находится в диапазоне 20,4–28,8 В — ниже 20,4 В модуль может не определять сигнал
• Для индуктивных нагрузок (например, реле, катушки) параллельно выходу установите демпферный диод для защиты транзистора
• При использовании длинных кабелей от датчиков используйте экранированные провода и заземлите экран на стороне модуля
• При групповой установке нескольких модулей оставьте минимум 10 мм свободного пространства между ними для лучшего теплоотвода
• Проверяйте полярность при подключении — неверное подсоединение питания может вывести модуль из строя
