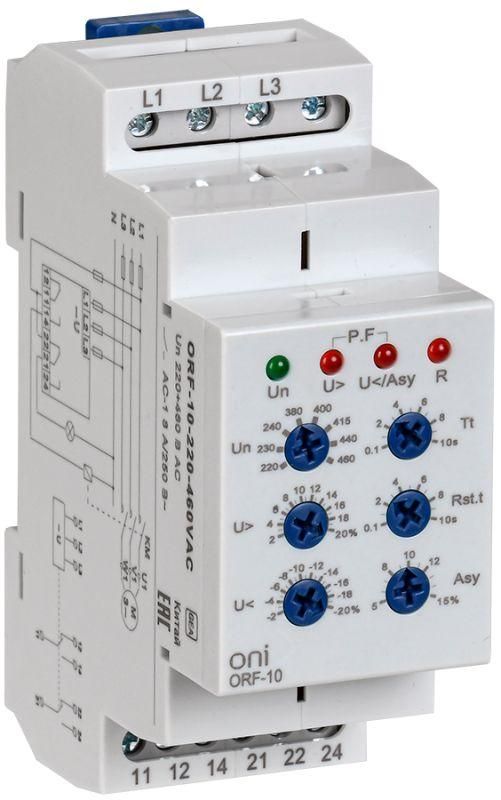

Реле фаз ORF-10 3ф. 2 конт. 220-460В AC | ORF-10-220-460VAC ONI IEK

Реле контроля фаз 3-фазное 2 контакта 220-460В AC ONI - устройство для автоматической защиты трёхфазных электроприёмников от аварийных режимов сети: обрыва, перекоса, переполюсовки и колебаний напряжения. Монтируется на DIN-рейку, совместимо с системами управления станков, насосов и конвейеров. Артикул orf-10-220-460vac.

Назначение и область применения

Реле контроля фаз 3-фазное 2 контакта 220-460В AC ONI контролирует качество трёхфазного переменного тока и отключает нагрузку при выявлении опасных отклонений. Применяется там, где повреждение оборудования из-за некорректной работы сети недопустимо: в промышленных станках, насосных группах, компрессорах, конвейерах, системах вентиляции и других устройствах с трёхфазными двигателями.

Технические характеристики

• Номинальное напряжение питания: 220–460 В AC - работает в широком диапазоне сетевых напряжений, включая бытовые и промышленные сети.
• Количество переключающих контактов: 2 - один контакт используется для коммутации цепи управления, второй - резервный или для сигнализации.
• Номинальный ток контактов: 8 А - позволяет управлять катушками контакторов, пускателей и маломощных нагрузок до 1,8 кВт при 220 В.
• Контролируемые параметры: обрыв фаз, перекос фаз (асимметрия), неверное чередование фаз, перенапряжение (>460 В), пониженное напряжение (<220 В).
• Время задержки срабатывания: 0–10 сек - можно настроить под требования системы, чтобы избежать ложных срабатываний при кратковременных скачках.
• Способ монтажа: DIN-рейка 35 мм - стандартная установка в распределительных щитах.
• Гарантийный срок: 12 месяцев.

Совместимость и монтаж

Реле контроля фаз 3-фазное 2 контакта 220-460В AC ONI подключается параллельно к трём фазам и нулевому проводу. Контакты реле - нормально замкнутые (NC), что обеспечивает безопасную работу: при отсутствии питания или аварии контакты размыкаются, отключая нагрузку. Для монтажа требуется свободное место на DIN-рейке (габариты соответствуют типовым реле). Подключение выполняется винтовыми зажимами - рекомендуется использовать жилы сечением 0,5–2,5 мм2. Устройство не требует внешнего питания - питание берётся прямо из защищаемой сети.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Хотя явного указания на сертификаты в данных нет, конструкция выполнена в соответствии с практикой производства ONI (IEK) для рынка РФ и СНГ. Работает в температурном диапазоне, типичном для шкафов управления (-25…+60 C).

Преимущества

• Многоканальный контроль - одно устройство одновременно следит за пятью параметрами: обрыв, перекос, чередование, высокое и низкое напряжение.
• Настраиваемая задержка - предотвращает ложные отключения при кратковременных помехах в сети.
• Стандартный форм-фактор - легко заменяет аналоги других производителей, установленные на DIN-рейке.
• Нет необходимости во внешнем блоке питания - снижает сложность схемы и стоимость.

Ограничения применения

• Не предназначен для постоянного подключения к нагрузкам выше 8 А - для больших двигателей нужен промежуточный контактор.
• Не контролирует состояние нейтрали - если в системе есть риск обрыва нуля, требуется дополнительная защита.
• Не имеет встроенного индикатора состояния - необходимо подключать внешние световые сигналы или контроллер для диагностики.
• Не рассчитан на частоту ниже 45 Гц или выше 65 Гц - не применяется в генераторных установках с нестабильной частотой.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения - отключает питание при обрыве одной из фаз, предотвращая перегрев двигателя.
• Контроль станка с ЧПУ - исключает запуск при неверном порядке фаз, который может вызвать обратное вращение шпинделя.
• Щит управления конвейерной линией - отслеживает просадку напряжения и отключает линию до восстановления параметров сети.

Практические советы

• Перед установкой проверьте соответствие напряжения сети диапазону 220–460 В - превышение может повредить реле.
• Используйте время задержки 3–5 сек для большинства промышленных объектов - этого достаточно, чтобы отличить кратковременный скачок от реальной аварии.
• Подключите к контактам реле катушки контакторов через предохранители - даже при 8 А возможны импульсы при коммутации.
• Обязательно учтите посадочные размеры - хотя реле стандартизировано, убедитесь, что рядом нет препятствий для доступа к клеммам.
• При использовании в помещениях с высокой влажностью или пылью - дополнительно герметизируйте корпус или используйте защитные крышки.
