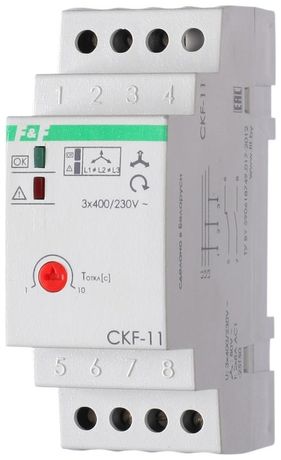

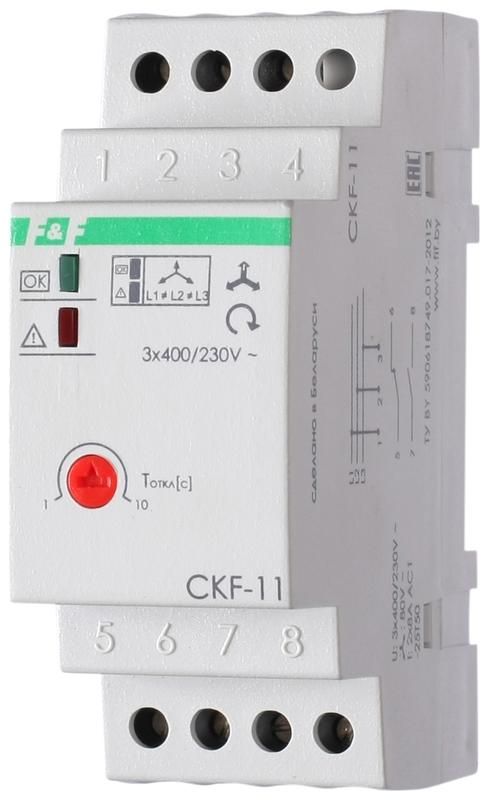

Реле контроля фаз для сетей с изолированной нейтралью CKF-11 (монтаж на DIN-рейке 35мм; регулировка задержки отключения; контроль чередования фаз; 3х400В 8А 1Z 1R IP20)(аналог ЕЛ-11Е) F&F EA04.004.003 Евроавтоматика

Реле контроля фаз и напряжения CKF-11 от Евроавтоматика предназначено для защиты трёхфазных нагрузок - особенно электродвигателей - от аварийных режимов в сетях с изолированной нейтралью. Устройство монтируется на DIN-рейку, имеет компактную форму и управляет контактами через световую индикацию состояния сети.

Назначение и область применения

Реле контроля фаз и напряжения CKF-11 защищает оборудование от следующих опасных условий:

• Обрыв одной или нескольких фаз;
• Асимметрия напряжений между фазами (разница свыше допустимой);
• Понижение напряжения ниже 320 В;
• Повышение напряжения выше 480 В;
• Нарушение правильного чередования фаз (A-B-C).

Подходит для установки в щитах управления насосами, вентиляцией, конвейерами, станками и другим оборудованием, чувствительным к качеству трёхфазного питания. Особенно эффективно в системах с изолированной нейтралью, где классические устройства не работают корректно.

Технические характеристики

• Напряжение питания: 3×400 В переменного тока (AC)
• Коммутируемый ток: 8 А (максимальная нагрузка на выходные контакты)
• Выходные контакты: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC), совмещённые в одном реле
• Задержка отключения: регулируемая от 0,5 до 10 секунд - позволяет исключить ложные срабатывания при кратковременных скачках
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого шкафа
• Габариты: 2 модуля DIN (35 мм)
• Индикация: LED-индикаторы показывают состояние сети и активацию реле
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, в помещениях с контролируемой средой
• Норматив: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз и напряжения CKF-11 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели: вход - три фазы L1, L2, L3 и N (при наличии), выход - два контакта (1NO/1NC) для управления внешним контактором или пускателем.

Не требуется внешнее питание - устройство работает от контролируемой сети. Подключение проводов выполняйте с соблюдением полярности фаз, чтобы обеспечить корректный контроль чередования. Клеммы рассчитаны на жилы сечением до 2,5 мм2.

При использовании с контактором рекомендуется проверить соответствие коммутируемых токов: максимальный ток 8 А - не превышайте этот порог!

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 гарантирует безопасность при работе в закрытых распределительных щитах, но не допускает использование во влажных, пыльных или наружных условиях. Наличие двух типов контактов (NO+NC) позволяет гибко интегрировать устройство в цепи управления, в том числе с функциями самоблокировки и сигнализации отказа.

Преимущества

• Автоматическое возобновление работы после нормализации параметров сети - не нуждается в ручном сбросе
• Настройка задержки отключения (0,5–10 с) минимизирует ложные срабатывания при краткосрочных колебаниях
• Комбинированный контроль: фаза + асимметрия + перенапряжение + понижение + чередование - всё в одном корпусе
• Энергонезависимый принцип действия - не требует батарей или внешних источников питания
• Чёткая световая индикация: легко определить причину отключения даже без тестера

Ограничения применения

• Не предназначен для сетей с глухозаземлённой нейтралью - используется только в системах с изолированной нейтралью
• IP20 не защищает от влаги и пыли - запрещена установка вне герметичных шкафов
• Максимальный ток 8 А - нельзя использовать для прямого управления мощными двигателями (>5,5 кВт); обязательно применять через контактор
• Не контролирует частоту сети - только напряжение и последовательность фаз
• Работает только при наличии хотя бы одной фазы и нулевой линии (N) - при полностью отсутствующем N возможны некорректные показания

Примеры использования

• Защита насосной группы в канализационной станции - предотвращает работу двигателя при обрыве фазы
• Контроль питания конвейера на пищевом производстве - исключает повреждение механизмов при асимметрии
• Щит управления воздушными завесами - автоматический рестарт после временного просада напряжения
• Цеховые станки с ЧПУ - защита от неверного чередования фаз, которое вызывает реверс движения осей

Практические советы

• Проверьте наличие нулевого провода (N) перед подключением - он необходим для точного измерения асимметрии и уровня напряжения
• При первом запуске настройте задержку отключения на максимум (10 с), затем постепенно уменьшайте до минимально приемлемого значения
• Если реле часто срабатывает без видимых причин - проверьте качество соединений на клеммах и равномерность нагрузки по фазам
• Для сигналов аварии используйте NC-контакт - он замкнут при нормальной работе, что удобно для подключения сигнализации
• Не путайте с реле типа RKN - CKF-11 отличается повышенной точностью контроля асимметрии и спецификой для изолированной нейтрали
