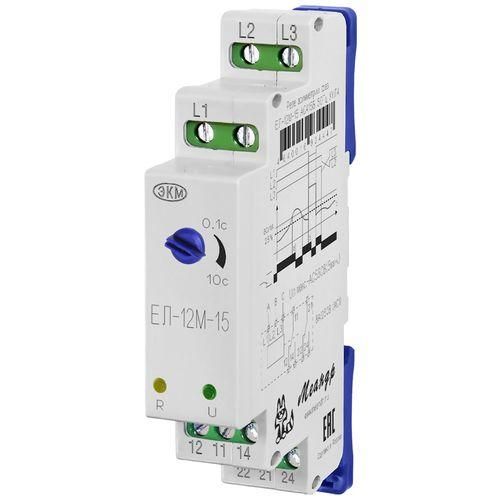

Реле контроля напряжения 3ф ЕЛ-12М-15 УХЛ4 AC 400В задержка срабатывания 0.1...10с ток контактов исполнит. 8А 2п Меандр A8302-16934430

Реле контроля напряжения трехфазное ЕЛ-12М-15 УХЛ4 от бренда Меандр предназначено для защиты оборудования от аварийных режимов трёхфазной сети - таких как обрыв фазы, перенапряжение, понижение напряжения, асимметрия и неверный порядок чередования. Артикул a8302-16934430 обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний благодаря классу исполнения УХЛ4.

Назначение и область применения

Реле контроля напряжения трехфазное ЕЛ-12М-15 УХЛ4 используется для автоматического отключения нагрузки при возникновении опасных отклонений в трёхфазной сети. Подходит для защиты двигателей, насосов, компрессоров, конвейеров и другого промышленного оборудования, чувствительного к качеству электроэнергии. Особенно актуально применение в местах с нестабильным питанием - на объектах ЖКХ, производствах, энергообъектах и в системах с длительными пусками.

Технические характеристики

• Диапазон измеряемого напряжения: 340–520 В - позволяет контролировать сети с возможными просадками и скачками до +-20% от 400 В.
• Номинальное напряжение питания цепи управления (Us): 210–560 В переменного тока - устройство работает даже при значительном снижении напряжения в сети, что повышает устойчивость к аварийным ситуациям.
• Время задержки срабатывания: регулируется от 0,1 до 10 секунд - позволяет исключить ложные срабатывания при кратковременных помехах.
• Ток коммутируемых контактов: 8 А - способно управлять нагрузками средней мощности через внешние контакторы или пускатели.
• Количество контактов: два переключающих - каждый контакт меняет состояние при срабатывании (НО/НЗ не указаны, так как контакты универсальные).
• Защита от следующих нарушений: обрыв фазы, асимметрия фаз, перенапряжение, пониженное напряжение, неверное чередование фаз - все функции активированы по умолчанию.
• Степень защиты: УХЛ4 - рассчитано на эксплуатацию в помещениях с повышенной влажностью, запылённостью и температурой от −40C до +60C.

Совместимость и монтаж

Реле контроля напряжения трехфазное ЕЛ-12М-15 УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются клеммы для трёх фаз (L1, L2, L3), нулевой провод (N) и управление нагрузкой через выходные контакты. Контакты не имеют внутреннего постоянного состояния - они переключаются при срабатывании, поэтому требуют внешнего устройства (например, контактора) для управления нагрузкой. Нельзя использовать для прямого включения силовой нагрузки выше 8 А.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Соответствие международным стандартам IEC 60255 и ГОСТ Р МЭК 60255 не указано явно, однако конструкция и параметры соответствуют типовым решениям для промышленных реле контроля. Применение в соответствии с правилами ПУЭ обязательно.

Преимущества

• Высокая точность определения всех основных дефектов трёхфазной сети - одно устройство вместо нескольких специализированных реле.
• Гибкая настройка времени задержки - минимизирует ложные отключения при кратковременных перегрузках или пусковых импульсах.
• Широкий диапазон рабочего напряжения - обеспечивает работоспособность даже при серьёзных просадках в сети.
• Класс исполнения УХЛ4 - позволяет использовать в сложных климатических условиях без дополнительной защиты.

Ограничения применения

• Не предназначен для работы в сетях ниже 340 В - при более глубоких просадках реле будет выключено, но не сможет защищать оборудование.
• Не имеет собственного контакта для прямого отключения нагрузки - требуется внешний контактор или пускатель с достаточной коммутационной способностью.
• Не поддерживает сигнализацию или удалённый доступ - только механический переключатель контактов.
• Не рекомендовано использование в сетях с частотой отличной от 50 Гц - параметры рассчитаны именно для этой частоты.

Примеры использования

• Защита асинхронного двигателя на станке - предотвращает перегрев при обрыве одной фазы.
• Контроль питания насосной группы в водопроводе - отключение при асимметрии фаз, чтобы избежать выхода из строя двигателя.
• Обеспечение безопасного старта конвейера в пищевом производстве - проверяет порядок чередования фаз перед включением.
• Автоматическое отключение системы вентиляции при перенапряжении после грозового удара.

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - если оно часто падает ниже 340 В, выбирайте другую модель или используйте стабилизатор.
• Используйте реле вместе с контактором на 10–16 А - это увеличит срок службы контактов реле и повысит надёжность отключения.
• Настройте время задержки в зависимости от типа нагрузки: для двигателей - 1–3 с; для освещения и нагрева - 0,2–0,5 с.
• Подключите нулевой провод - без него реле не сможет корректно определять асимметрию и пониженное напряжение.
• Проверяйте полярность фаз при первом запуске - если порядок нарушен, реле отключится, и вам придётся поменять местами две фазы.
