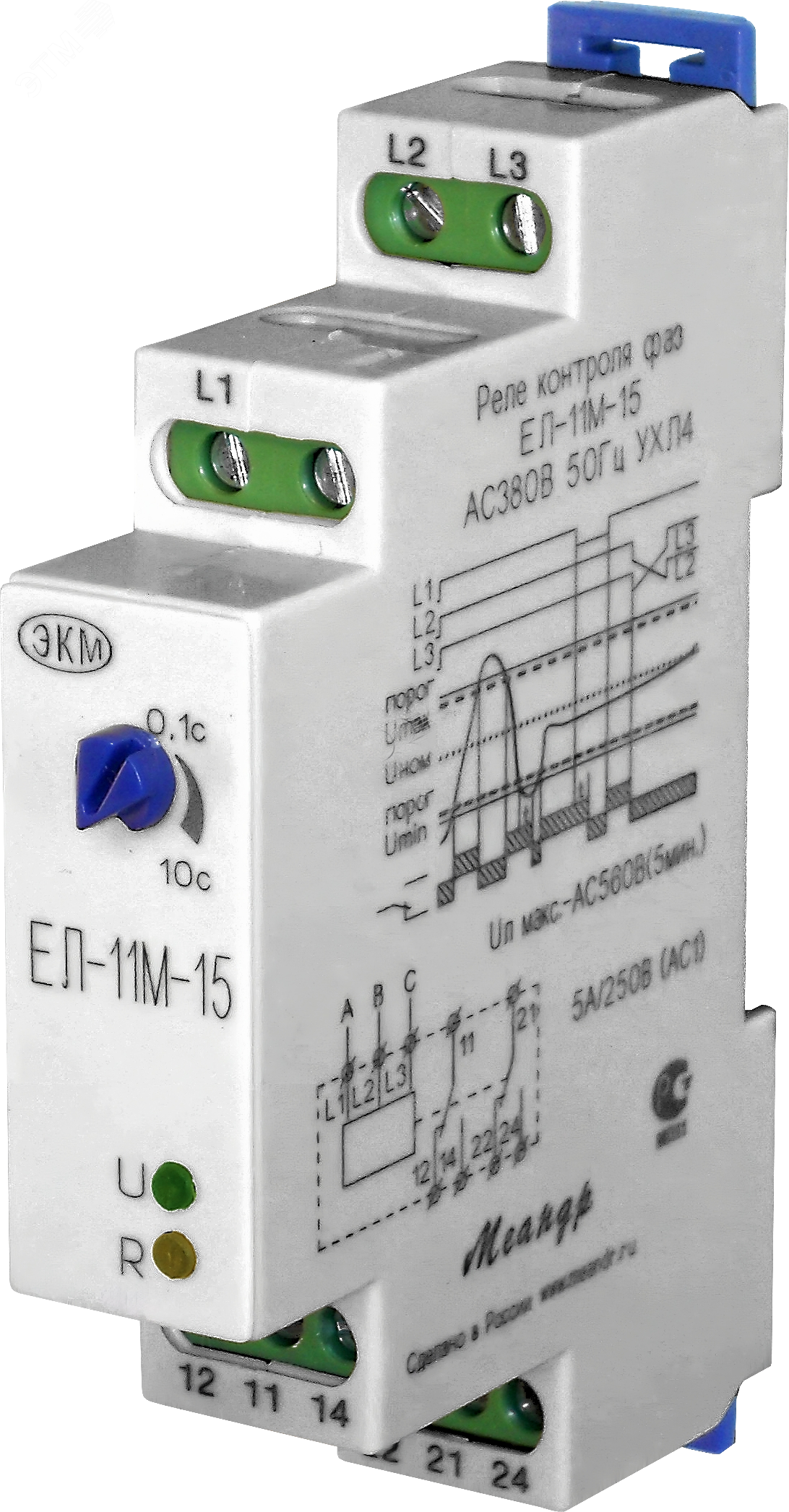

Реле напряжения ЕЛ-11М-15 АС400В УХЛ4 арт.4640016933174 Меандр

Реле контроля 3-фазного напряжения АС 400В УХЛ4 от компании Меандр АО — устройство для защиты трёхфазных цепей от аварийных режимов: перенапряжения, недонапряжения, обрыва фаз и неверной последовательности. Артикул 4640016933174 рассчитан на работу в условиях умеренного и холодного климата (УХЛ4) и монтируется на DIN-рейку. Подходит для систем управления насосами, компрессорами, станками и источниками бесперебойного питания.

Назначение и область применения

Реле контроля 3-фазного напряжения АС 400В УХЛ4 защищает оборудование от повреждений, вызванных нештатными состояниями сети. Оно контролирует:

• напряжение каждой фазы — отключает нагрузку при выходе за пределы допустимых значений;
• порядок чередования фаз — предотвращает вращение двигателей в обратную сторону;
• обрыв одной или нескольких фаз — исключает работу оборудования на двух фазах;
• “слипание” фаз — когда две фазы оказываются замкнуты между собой;
• асимметрию напряжений — разницу более чем на 15% между фазами.

Основные области применения: системы автоматизации, частотные преобразователи, насосные станции, воздушные компрессоры, промышленные печи и другие устройства, чувствительные к качеству электроэнергии.

Технические характеристики

• Напряжение сети: 380 В переменного тока (AC), классификация по номинальному напряжению — до 400 В.
• Номинальное напряжение управления: 220 В — питание самого реле осуществляется от одной фазы и нуля (не требует внешнего блока питания).
• Коммутируемый ток: 8 А — максимальный ток, который могут выдерживать контакты при отключении нагрузки.
• Диапазон измерения напряжения: 160–280 В — реле реагирует, если напряжение на любой фазе опускается ниже 160 В или поднимается выше 280 В.
• Количество контактов: 2 нормально замкнутых (НЗ), 0 нормально открытых (НО), 0 переключающих — сигнал отключения подаётся через замыкание контакта.
• Способ монтажа: на DIN-рейку 35 мм — совместим со всеми стандартными распределительными щитами.
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; требуется установка внутри закрытого шкафа.
• Климатическое исполнение: УХЛ4 — работает при температуре от -40°C до +50°C, устойчиво к влажности и конденсату.

Совместимость и монтаж

Реле контроля 3-фазного напряжения АС 400В УХЛ4 подключается к трём фазным проводникам (L1, L2, L3) и нейтрали (N) для собственного питания. Контакты НЗ встраиваются в цепь управления нагрузкой — при срабатывании они размыкают цепь, отключая устройство.

Подключение выполняется в следующем порядке:

1. Фазы L1, L2, L3 — к соответствующим клеммам реле.
2. Ноль N — к клемме “N” для питания внутренней схемы (220 В).
3. Выходные контакты (НЗ) — последовательно в цепь катушки контактора или другого управляющего элемента.

Не требует настройки — пороги срабатывания заданы заводом. Для проверки работоспособности можно временно снизить напряжение на одной фазе — реле должно отключиться при достижении 160 В.

Безопасность и стандарты

Реле контроля 3-фазного напряжения АС 400В УХЛ4 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Изделие имеет сертификат соответствия ЕАС и прошло тестирование на надёжность в условиях высокой влажности и колебаний температуры.

Преимущества

• Автоматическая защита без необходимости программирования — просто подключи и забудь.
• Интегрированное питание от 220 В — не нужен отдельный блок питания.
• Чёткий визуальный индикатор состояния (на корпусе) — показывает наличие напряжения и факт срабатывания.
• Надёжные механические контакты — срок службы до 100 000 операций при номинальной нагрузке.
• Устойчивость к перепадам температуры — идеально для неотапливаемых помещений и улицы (при правильной установке в шкаф).

Ограничения применения

• Не предназначен для работы в сетях с постоянным током — только переменный ток AC.
• Не обеспечивает защиту от импульсных перенапряжений (грозовые скачки); рекомендуется использовать вместе с УЗИП.
• Не имеет функции самовозврата — после срабатывания необходимо вручную восстановить питание и проверить причину отказа.
• Не подходит для четырёхпроводных сетей с заземлённой нейтралью, где требуется контроль напряжения между фазой и землёй — только для трёхпроводных систем без нуля.
• Контакты только НЗ — нельзя использовать для прямого включения нагрузки, только для управления другими устройствами (например, контакторами).

Примеры использования

• Защита частотного преобразователя на насосной станции — предотвращает выход из строя при обрыве фазы.
• Контроль качества питания вентиляционных установок в холодильных камерах — исключает работу на двух фазах.
• Обеспечение безопасного запуска станков с ЧПУ — гарантирует правильную последовательность фаз перед включением двигателя.
• Автоматизация системы освещения в производственных помещениях — отключает свет при просадке напряжения ниже 160 В.

Практические советы

• Проверьте посадочное место на DIN-рейке — реле должно плотно защёлкиваться без люфта.
• Не используйте реле в качестве основного коммутационного аппарата — оно управляет контактором, а не нагревателем или двигателем напрямую.
• При установке в шкафу с высокой температурой — убедитесь, что окружающая среда не превышает +50°C.
• Если реле часто срабатывает — проверьте качество сети: возможны проблемы с трансформатором, плохой контакт в кабельных соединениях или перекос фаз.
• Для удобства обслуживания — подпишите клеммы и подключенные провода, чтобы быстро найти причину срабатывания.
