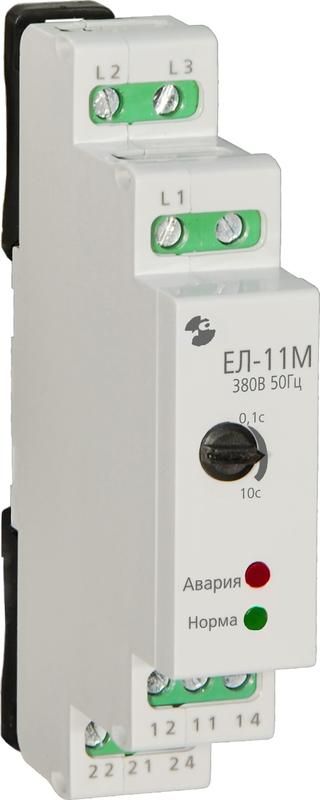

Реле контроля напряжения 3ф ЕЛ-11М УХЛ4 380В 50Гц задержка срабатывания 0.1...10с ток контактов исполнит. 5А 2п и Автоматика A8222-77135181

Реле контроля напряжения 3-фазного 380В 50Гц задержка срабатывания 0.1...10с ток контактов 5А 2п УХЛ4 от бренда Реле и Автоматика (арт. a8222-77135181) обеспечивает защиту трёхфазных электроприёмников от аварийных режимов сети - обрыва, перекоса, перенапряжения и заниженного напряжения. Подходит для установки в щитах управления промышленным оборудованием.

Назначение и область применения

Реле контроля напряжения 3-фазного 380В 50Гц задержка срабатывания 0.1...10с ток контактов 5А 2п УХЛ4 используется для мониторинга качества трёхфазного напряжения в сетях 380 В, 50 Гц. Оно контролирует наличие всех трёх фаз, правильный порядок их чередования, уровень напряжения и симметрию между фазами. При выявлении нарушений - реле отключает нагрузку через свои контакты. Применяется в системах управления насосами, компрессорами, станками, конвейерами, HVAC-оборудованием и других устройствах, чувствительных к качеству электроэнергии.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока, 50 Гц
• Диапазон измеряемого напряжения: от 0 до 494 В - позволяет работать даже при значительных колебаниях сети
• Задержка срабатывания: регулируется от 0,1 до 10 секунд - предотвращает ложные срабатывания при кратковременных скачках
• Количество контактных групп: 2 (2П) - два независимых переключающих контакта для управления нагрузкой и сигнализацией
• Максимальный коммутируемый ток контактов: 5 А - подходит для управления катушками контакторов, маломощными нагрузками
• Защита от: обрыва фазы, асимметрии фаз, перенапряжения, пониженного напряжения, неверного чередования фаз
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −40 C до +40 C и повышенной влажности

Совместимость и монтаж

Реле контроля напряжения 3-фазного 380В 50Гц задержка срабатывания 0.1...10с ток контактов 5А 2п УХЛ4 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели: три входа для фаз L1, L2, L3 и один для N (если требуется контроль нулевой точки). Контакты выходят на отдельную группу клемм - можно подключить контактор, звуковой сигнал или индикатор. Напряжение питания подаётся прямо на фазы - внешний источник не нужен. Монтаж выполняется после отключения питания. Перед первым запуском проверьте правильность подключения фаз - неверная расстановка вызывает срабатывание по чередованию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств вторичной цепи согласно ГОСТ Р 50030.2 и ГОСТ Р 51327.1. Имеет степень защиты IP20 - защищено от прикосновения к токоведущим частям, но не герметично. Не предназначен для установки во влажных помещениях без корпуса. Работает в соответствии с нормами для промышленного оборудования класса УХЛ4.

Преимущества

• Объединяет пять функций защиты в одном устройстве - снижает количество элементов в щите
• Настройка задержки от 0,1 до 10 с - гибко адаптируется под тип нагрузки (например, длинные пуски двигателей)
• Автономное питание от сети - не требует дополнительного источника 24 В или 220 В
• Чёткая индикация состояния (по документации производителя): световые индикаторы показывают наличие напряжения и состояние защиты
• Устойчивость к перегрузкам по напряжению до 494 В - работает даже при временных просадках/скачках

Ограничения применения

• Не предназначено для управления нагрузками выше 5 А - для мощных двигателей требуется использование контактора
• Не имеет функции самоблокировки - после восстановления нормального напряжения реле само включает нагрузку; если требуется ручное включение - нужна дополнительная схема
• Не рекомендуется использовать в сетях с высокими гармоническими искажениями (>10%) - возможны ложные срабатывания
• Не защищает от импульсных перенапряжений (молнии, коммутационные выбросы) - требуется дополнительная защита (грозоразрядники, TVS-диоды)
• Не поддерживает удалённый доступ или цифровую связь - все действия только локальные

Примеры использования

• Щит управления насосной станцией - реле отключает насос при обрыве одной из фаз, чтобы не сгорела обмотка двигателя
• Конвейерная линия - предотвращает работу механизма при перекосе фаз, который вызывает перегрев двигателей
• HVAC-система - контролирует порядок фаз перед запуском компрессора, исключая поворот ротора в обратном направлении
• Цеховая сварочная аппаратура - защищает от длительного понижения напряжения, которое снижает качество шва

Практические советы

• Перед установкой проверьте реальное напряжение в сети - если оно часто превышает 420 В, используйте дополнительный стабилизатор
• При настройке задержки учтите время пуска самого медленного оборудования в цепи - лучше выбрать 3–5 с для двигателей
• Подключайте ноль (N) обязательно, если есть риск потери нейтрали - иначе контроль асимметрии будет некорректным
• Не забудьте про маркировку контактов: первый контакт - управление нагрузкой, второй - сигнализация (можно подключить лампу “Ошибка”)
• Проверяйте полярность фаз при первом запуске - если реле сразу сработало по “чередованию”, поменяйте местами любые две фазы
• Реле контроля напряжения 3-фазного 380В 50Гц задержка срабатывания 0.1...10с ток контактов 5А 2п УХЛ4 (арт. a8222-77135181) не требует обслуживания, но периодически осматривайте клеммы на окисление
