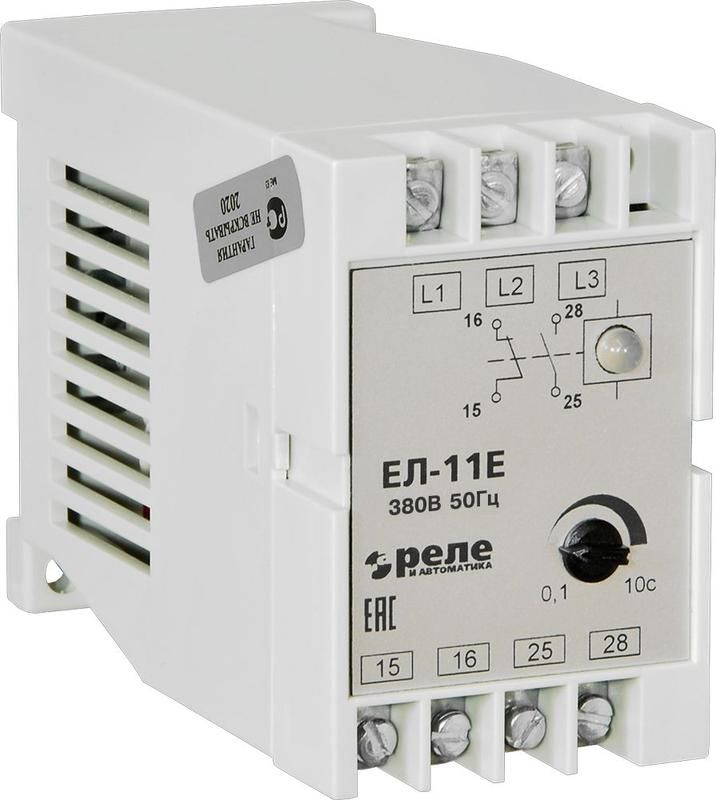

Реле контроля трехфазного напряжения ЕЛ-11Е 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного 5А 2п УХЛ4 и Автоматика A8222-77135136

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 от бренда Реле и Автоматика (арт. a8222-77135136) обеспечивает защиту оборудования от аварийных режимов трёхфазной сети: обрыва фазы, перекоса напряжения и неверного порядка чередования. Подходит для установки в щитах управления промышленными станками, насосами, компрессорами и другими устройствами, чувствительными к качеству питания.

Назначение и область применения

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 контролирует три основных параметра трёхфазной сети: наличие всех фаз, правильный порядок их чередования и уровень напряжения. При выходе любого параметра за пределы допустимых значений реле размыкает цепь через свои контакты, отключая нагрузку. Это предотвращает повреждение двигателей, преобразователей частоты и другого оборудования.

Область применения - промышленная автоматизация: системы вентиляции, водоснабжения, конвейеры, станки с ЧПУ, холодильные установки, где важно исключить работу оборудования при некорректном питании.

Технические характеристики

• Номинальное напряжение: 380 В, 50 Гц
• Диапазон рабочего напряжения: 266–380 В (при снижении ниже 266 В - срабатывает)
• Задержка срабатывания: регулируемая от 0,1 до 10 секунд (защита от кратковременных просадок)
• Ток коммутируемых контактов: 5 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Степень защиты: УХЛ4 (работает при температуре от −40C до +40C, устойчиво к влаге и запылённости)
• Функции: контроль обрыва фазы, чередования фаз, пониженного напряжения

Совместимость и монтаж

Реле контроля трехфазного напряжения 380В 50Гц задержка срабатывания 0.1-10с ток контактов исполнительного реле 5А 2п УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы L1, L2, L3 - для трёх фаз, N - для нулевого провода (если требуется внутреннее питание устройства). Контактная группа (1 НЗ + 1 НО) подключается последовательно в цепь управления катушки контактора или пускателя.

Не требует внешнего источника питания - работает от сети 380 В. Перед первым запуском проверьте соответствие фаз на входе и правильно подключите все провода. Обязательно соблюдайте полярность при подключении нуля - иначе функция контроля чередования может работать некорректно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и имеет степень защиты УХЛ4 - что гарантирует надёжную работу в условиях повышенной влажности, запылённости и колебаний температуры. Конструкция выполнена с учётом требований безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Многофункциональность: одна единица решает сразу три задачи - защита от обрыва, перекоса и неверного чередования фаз
• Настройка задержки срабатывания позволяет избежать ложных срабатываний при кратковременных скачках напряжения
• Простая интеграция в существующие схемы благодаря стандартным контактам 5 А и DIN-монтажу
• Высокая надёжность механических контактов - рассчитана на длительную эксплуатацию в промышленных условиях

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - возможен выход из строя
• Не контролирует повышенное напряжение - только пониженное (до 266 В)
• Не поддерживает управление напрямую мощной нагрузкой - используется только как сигнал для пускателя/контактора
• Требует подключение нулевого провода для корректной работы функции чередования фаз
• Не рекомендовано применение в сетях с высокими гармоническими искажениями - возможны ложные срабатывания

Примеры использования

• Защита двигателя насоса в системе водоснабжения - отключает питание при обрыве одной из фаз
• Автоматическое отключение станка с ЧПУ при изменении порядка фаз после ремонта или переключения шин
• Контроль качества питания в холодильной камере - предотвращает отказ компрессора при просадке напряжения
• Подключение к пускателю вентиляционного агрегата - исключает работу при асимметрии фаз, которая вызывает перегрев обмоток

Практические советы

• Перед установкой проверьте реальное напряжение в сети - если оно часто опускается ниже 266 В, возможно, потребуется другой тип защиты
• При подключении используйте кабель сечением не менее 1,5 мм2 для фазных проводов - чтобы избежать нагрева на клеммах
• Задержку срабатывания выставляйте в зависимости от типа нагрузки: для двигателей - 1–3 сек, для электроники - 0,1–0,5 сек
• После монтажа протестируйте работу: искусственно отключите одну фазу - реле должно сработать с установленной задержкой
• Не закрывайте корпус герметичными крышками - устройство нуждается в естественной вентиляции даже при УХЛ4
