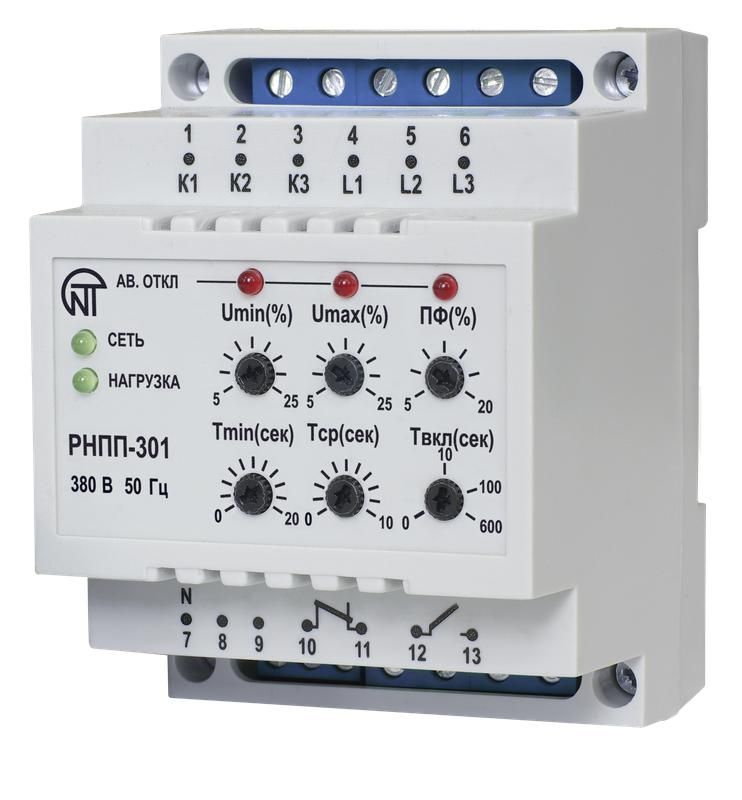

Реле напряжения РНПП-301 трехфазное регулируемое DIN - 3425600301 НовАтек-Электро

Реле напряжения трехфазное РНПП-301 от НовАтек-Электро - устройство для автоматической защиты оборудования от перегрузок, просадок и перекосов напряжения в трёхфазной сети. Артикул 3425600301 подходит для установки на DIN-рейку в распределительных щитах промышленных объектов.

Назначение и область применения

Реле напряжения трехфазное РНПП-301 защищает оборудование от повреждений, вызванных нештатными режимами работы электросети. Устройство реагирует на снижение напряжения ниже установленного порога, превышение верхнего предела, нарушение чередования фаз, исчезновение одной из фаз (потеря полнофазности) и значительный перекос напряжений между фазами. Применяется в системах управления насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием, чувствительным к качеству электроэнергии.

Технические характеристики

• Род тока: переменный (AC) - работает в сетях с частотой 50 Гц
• Номинальное напряжение питания: 250–380 В - подключается непосредственно к трёхфазной сети без внешних трансформаторов
• Коммутируемый ток: 5 А - способно управлять нагрузкой до 5 А через свои контакты
• Количество контактов: 2 - один нормально замкнутый (НО), один нормально разомкнутый (НЗ)
• Диапазон выдержек времени: 0–600 секунд - можно настроить время отсрочки перед срабатыванием
• Время задержки срабатывания: 0–10 секунд - регулируемая задержка при сбоях, чтобы избежать ложных срабатываний
• Индикация: да - светодиоды показывают состояние сети и работу реле
• Мощность: 0,05 кВА - минимальное энергопотребление, не нагружает сеть
• Климатическое исполнение: УХЛ4 - рассчитано на работу в условиях повышенной влажности и колебаний температуры
• Диапазон рабочих температур: от -35 до +55 C - подходит для холодных цехов и жарких помещений
• Степень защиты: IP40 / IP20 - защищён от доступа пальцев и твёрдых частиц >1 мм, но не от воды
• Способ монтажа: DIN-рейка - стандартный крепёж для шкафов автоматики
• Количество модулей DIN: 3 - занимает три стандартных модуля шириной 17,5 мм каждый
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2

Совместимость и монтаж

Реле напряжения трехфазное РНПП-301 устанавливается на DIN-рейку типа TS35. Для подключения используются винтовые клеммы: L1/L2/L3 - для фазного напряжения, N - для нулевого провода. Контакты реле подключаются в цепь управления катушкой контактора или пускателя. Максимальное сечение проводов - 2,5 мм2. Не требует внешнего питания - питается от контролируемой сети. Подключение выполняется при отключенном напряжении!

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств контроля напряжения в промышленных системах. Сертифицировано для эксплуатации в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 51319. Установка должна осуществляться в закрытых помещениях с уровнем защиты IP40/20 - не предназначен для открытых площадок или мест с высокой запылённостью и брызгами воды.

Преимущества

• Автоматическая защита от нескольких типов аварий одновременно - экономит место и стоимость по сравнению с несколькими отдельными реле
• Настройка временных задержек позволяет избежать ложных отключений при кратковременных скачках напряжения
• Яркая индикация - сразу видно, что произошло: перенапряжение, недонапряжение, потеря фазы или перекос
• Низкое энергопотребление - не создаёт дополнительную нагрузку на сеть
• Широкий температурный диапазон - работает даже в неотапливаемых цехах зимой

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц
• Не имеет защиты от импульсных перенапряжений - требуется дополнительный грозозащитный разрядник
• IP40/IP20 - нельзя использовать во влажных средах, на улице или в местах с возможностью попадания воды
• Коммутируемый ток ограничен 5 А - для больших нагрузок нужен внешний контактор
• Не имеет функции самодиагностики или удалённого мониторинга - управление только локальное

Примеры использования

• Защита трёхфазного двигателя насоса в водопроводной станции - отключает питание при потере фазы или падении напряжения
• Контроль качества питания вентиляционных установок в производственном корпусе
• Обеспечение безопасного старта станков ЧПУ после восстановления напряжения
• Функциональный элемент в щите управления конвейерной линией

Практические советы

• При установке проверьте соответствие напряжения сети (250–380 В) - превышение может вывести реле из строя
• Учитывайте посадочные размеры: 3 модуля DIN = 52,5 мм - заранее спланируйте место в щите
• Настройте задержку срабатывания (до 10 с) так, чтобы она была больше длительности кратковременных просадок напряжения
• Подключайте нулевой провод обязательно - без него реле не будет работать
• Проверяйте правильность чередования фаз при первом запуске - индикация покажет ошибку, если порядок нарушен
• Не используйте реле в качестве главного коммутационного аппарата - оно лишь управляет контактором, а не включает двигатель напрямую
