Реле напряжения РНПП-311М трехфазное регулируемое dip-переключение выбора режимов крепление на DIN-рейку ЕЛ11-13 - 3425601311 НовАтек-Электро

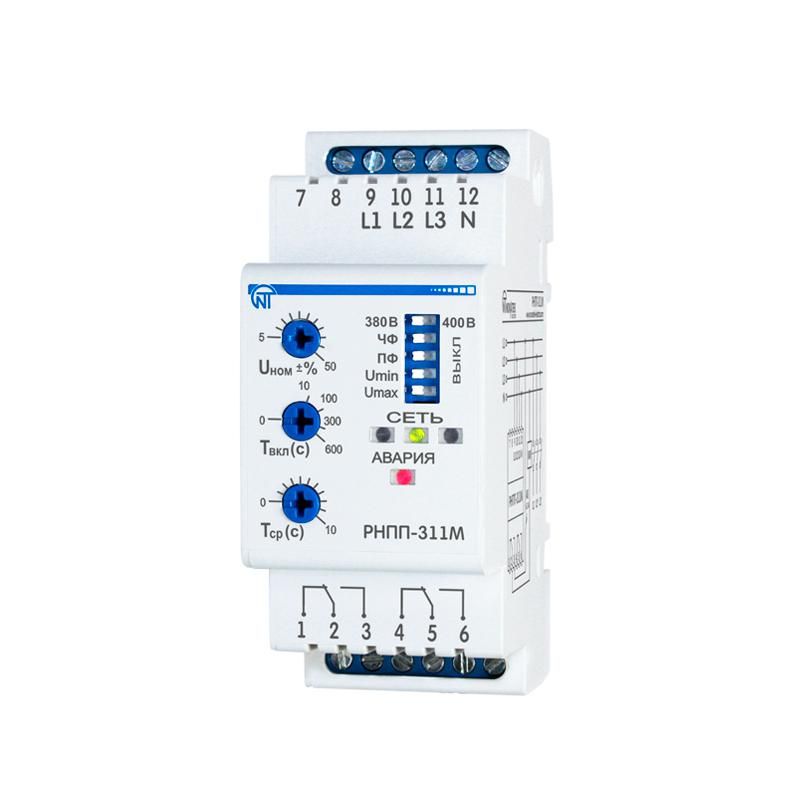

Реле напряжения трехфазное РНПП-311М от НовАтек-Электро (артикул 3425601311) обеспечивает автоматическое отключение нагрузки при опасных отклонениях напряжения в трёхфазной сети - например, при просадках, перекосах или потере фазы. Устройство устанавливается на DIN-рейку и подходит для защиты оборудования в промышленных и коммерческих системах.

Назначение и область применения

Реле напряжения трехфазное РНПП-311М защищает оборудование от повреждений, вызванных нештатными режимами работы электросети. Оно реагирует на:

• понижение или повышение напряжения за пределы установленных порогов;
• нарушение чередования фаз (неправильный порядок A-B-C);
• потерю одной или нескольких фаз (отказ полнофазности);
• значительный перекос напряжений между фазами.

Подходит для защиты двигателей, насосов, компрессоров, конвейеров, станков и другого промышленного оборудования, чувствительного к качеству электроэнергии.

Технические характеристики

• Род тока: переменный (AC) - как для питания, так и для контроля сети.
• Номинальное напряжение питания: 380 В (работает в трёхфазной сети 380 В +-10%).
• Коммутируемый ток: 5 А - способно управлять нагрузкой до 5 А через свои контакты.
• Количество переключающих контактов: 2 (1 нормально замкнутый, 1 нормально разомкнутый - позволяет реализовать различные схемы управления).
• Диапазон времени задержки срабатывания: 0–10 сек - можно настроить паузу перед отключением, чтобы избежать ложных срабатываний при кратковременных скачках.
• Диапазон выдержек времени: 0–600 сек - длительная задержка для сценариев, требующих медленного отклика (например, при запуске крупных двигателей).
• Номинальная мощность: 0,05 кВА - минимальное энергопотребление устройства.
• Индикация: есть - светодиоды показывают состояние сети и работу реле (включено/отключено/неисправность).
• Степень защиты: IP40/IP20 - защищён от доступа пальцами и твёрдых частиц >1 мм, но не от воды; не предназначен для открытой установки вне щита.
• Климатическое исполнение: УХЛ3.1 - работает при температуре от -35C до +55C, подходит для неотапливаемых помещений в умеренном и холодном климате.
• Способ монтажа: на DIN-рейку шириной 35 мм.
• Количество модулей DIN: 2 - занимает два стандартных модуля в распределительном щите.
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Реле напряжения трехфазное РНПП-311М совместимо с любыми трёхфазными цепями 380 В AC. Для подключения используются три фазных провода (L1, L2, L3) и ноль (N) - все подводятся к верхним клеммам. Контакты реле подключаются в цепь управления питанием нагрузки (через контактор или пускатель).

Монтаж выполняется на стандартную DIN-рейку. Подключение - винтовое, без необходимости специальных инструментов. Перед первым включением проверьте правильность подключения фаз - устройство определяет их очередность и откажется работать при неверном порядке.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низкого напряжения. Применяет принципы, регламентированные ГОСТ Р 50030.5.1 и IEC 60947-5-1. Отсутствие сертификата CE не влияет на безопасность при соблюдении условий эксплуатации в РФ и странах СНГ.

Преимущества

• Высокая точность срабатывания благодаря аналогово-цифровому преобразованию входного сигнала.
• Настройка временной задержки снижает количество ложных отключений при кратковременных помехах.
• Индикация состояния позволяет оперативно диагностировать причину отключения без дополнительных приборов.
• Надёжные винтовые клеммы исключают ослабление контакта при вибрации.
• Широкий диапазон рабочих температур делает возможным применение в неотапливаемых помещениях и на объектах с суровым климатом.

Ограничения применения

• Не предназначено для защиты однофазных нагрузок - требуется только трёхфазное питание.
• IP40/IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных средах без корпуса или шкафа.
• Коммутируемый ток ограничен 5 А - для управления большими нагрузками необходимо использовать внешний контактор.
• Не имеет функции восстановления после аварии - при возврате напряжения в норму реле остаётся в отключенном состоянии, требует ручного сброса (обычно кнопкой на лицевой панели).
• Не поддерживает удалённый мониторинг или интерфейсы связи (Modbus, RS485 и т.п.).

Примеры использования

• Защита насосной станции в водопроводе - отключение при падении напряжения, предотвращающее сухой ход двигателя.
• Контроль питания конвейера на пищевом производстве - предотвращение перегрева мотора при перекосе фаз.
• Обеспечение стабильной работы CNC-станка - отключение при потере фазы, чтобы не повредить ЧПУ-систему.
• Щитовая защита торгового центра - управление питанием освещения и маломощных систем по сигналу реле.

Практические советы

• При установке убедитесь, что напряжение на входе реле точно 380 В - завышение выше 420 В может вызвать отказ.
• Проверьте полярность фаз перед первым включением: если реле не включается, возможно, нарушен порядок фаз - поменяйте местами два провода.
• Для нагрузок более 5 А всегда используйте реле в связке с контактором - сам РНПП-311М не рассчитан на прямую коммутацию больших токов.
• Задержку срабатывания настраивайте в зависимости от типа нагрузки: для двигателей - 3–8 сек, для освещения - 0,5–2 сек.
• При работе в условиях частых колебаний напряжения увеличьте время выдержки до 120–300 сек, чтобы избежать постоянных отключений.
• Регулярно проверяйте контактные группы - особенно при высокой частоте срабатываний - они могут окисляться при слабых токах.
