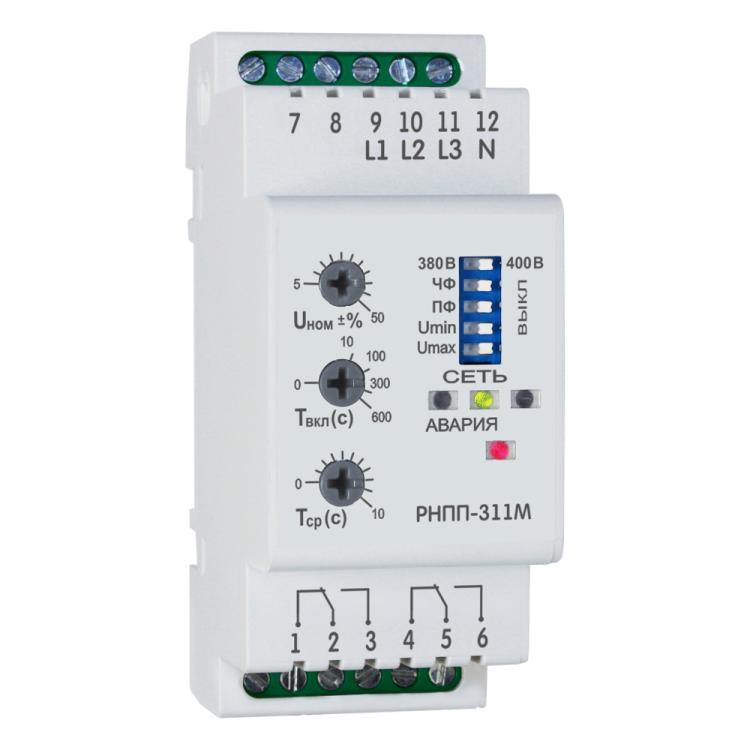

Реле напряжения РНПП-311М-УХЛ3.1 от КЭАЗ Optima - модульное устройство для контроля трёхфазного переменного напряжения, устанавливаемое на DIN-рейку. Оно защищает оборудование от аварийных отклонений напряжения, обеспечивает автоматический запуск после восстановления параметров и используется в системах АВР. Артикул 114060 соответствует серии OptiDin.

Назначение и область применения

Реле напряжения РНПП-311М-УХЛ3.1 предназначено для постоянного мониторинга трёхфазной сети. Оно отслеживает уровень напряжения в каждой фазе, порядок чередования фаз и наличие напряжения. При выходе параметров за пределы допустимых значений - реле отключает нагрузку. Как только напряжение вернётся в норму, устройство автоматически включает питание с заданной выдержкой времени. Применяется в системах автоматического ввода резерва (АВР), на промышленном оборудовании, насосных станциях, конвейерах, HVAC-системах и других объектах, где важна бесперебойная работа.

Технические характеристики

• Напряжение питания: 220–400 В переменного тока
• Диапазон измерения напряжения: 190–570 В (для всех фаз)
• Порог срабатывания: нижний - 160–210 В, верхний - 230–280 В
• Контроль постоянного напряжения: да (возможно использование в цепях с DC)
• Номинальный ток контактов: 5 А
• Количество контактов: 2 normally open (НО), 2 normally closed (НЗ), всего 2 переключающих
• Задержка на отключение: минимум 0,1 секунды
• Задержка на включение: до 600 секунд (настраивается)
• Гистерезис для постоянного тока: есть (предотвращает «дребезг» при колебаниях напряжения)
• Способ подключения: винтовые зажимы
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +55C, в условиях повышенной влажности)
• Нормативный документ: ТУ 3425-001-71386598-2005

Совместимость и монтаж

Реле напряжения РНПП-311М-УХЛ3.1 монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через винтовые клеммы - провода сечением до 2,5 мм2. Для работы требуется подача напряжения на входы L1, L2, L3 и N. Выходные контакты подключаются последовательно в цепь управления контактором или пускателем. Устройство совместимо с любыми стандартными распределительными щитами, оснащёнными DIN-рейкой. Не требует внешнего питания - работает от контролируемой сети.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3425-001-71386598-2005. Защита IP40 исключает доступ посторонних предметов, но не обеспечивает герметичность - не рекомендуется установка во влажных помещениях без корпуса. Климатическое исполнение УХЛ4 позволяет использовать реле в холодных и влажных условиях, включая неотапливаемые помещения. Гистерезис снижает риск ложных срабатываний при скачках напряжения.

Преимущества

• Контролирует три фазы одновременно - не нужны три отдельных устройства
• Автоматическое включение после восстановления напряжения - снижает необходимость ручного вмешательства
• Настройка задержки включения до 10 минут - позволяет избежать повторных отключений при нестабильной сети
• Поддержка контроля постоянного тока - расширяет возможности применения
• Гистерезис предотвращает частые переключения при близком к порогу напряжении
• Компактный формат (1 модуль DIN) экономит место в щите

Ограничения применения

• Не предназначен для работы в средах с высокой степенью запылённости или попаданием жидкости - IP40 недостаточен для открытых площадок
• Не имеет функции контроля частоты - не заменяет реле частоты
• Не поддерживает управление напряжением ниже 190 В - при глубоких просадках может не сработать
• Выходные контакты рассчитаны на 5 А - для нагрузок выше необходимо применять промежуточный контактор
• Не имеет цифрового интерфейса - нельзя удалённо считывать данные или настраивать через ПК

Примеры использования

• Защита станков ЧПУ от перегрузок и просадок напряжения
• Обеспечение бесперебойной работы системы кондиционирования в офисном здании
• Автоматический переход на резервный источник в системе АВР для серверной
• Контроль напряжения на насосной станции водоснабжения
• Защита сварочных аппаратов от нестабильного сетевого напряжения

Практические советы

• При настройке порогов срабатывания учтите тип оборудования - чувствительные устройства требуют более узкого диапазона
• Для длительных задержек включения (до 600 с) проверьте, чтобы время было достаточным для стабилизации резервного источника
• Проверяйте правильность подключения фаз - неверная коммутация может вызвать ложное срабатывание
• Не используйте реле в качестве основного рубильника - оно не рассчитано на частые механические операции
• При установке в шкафу с другими устройствами соблюдайте минимальный зазор для теплоотвода - даже при IP40 возможен перегрев при плотной компоновке
• Для систем с постоянным током убедитесь, что полярность подключения соблюдена - хотя контроль DC предусмотрен, он требует корректного подсоединения
