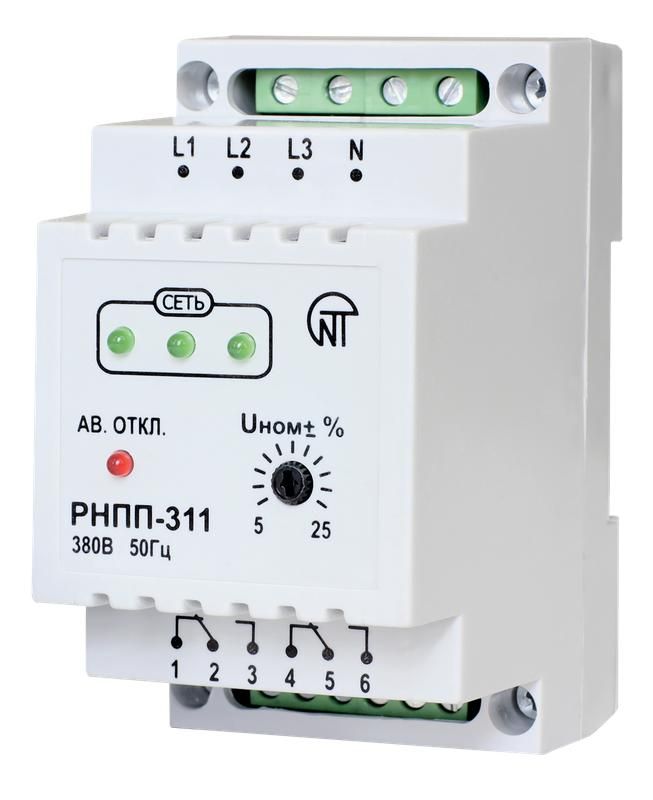

Реле напряжения РНПП-311 трехфазное нерегулируемое DIN (ЕЛ-12) - 3425600311 НовАтек-Электро

Реле напряжения трехфазное РНПП-311 от НовАтек-Электро предназначено для защиты трёхфазного оборудования от аварийных колебаний напряжения. Устройство автоматически отключает нагрузку при выходе параметров за допустимые границы и возобновляет питание после восстановления нормальных значений. Артикул 3425600311 подходит для установки на DIN-рейку в распределительных щитах промышленных объектов.

Назначение и область применения

Реле напряжения трехфазное РНПП-311 контролирует уровень напряжения в трёхфазной сети переменного тока и отключает потребителей при опасных отклонениях - как при снижении, так и при повышении напряжения. После возврата параметров в нормальный диапазон устройство самостоятельно включает питание с задержкой. Применяется для защиты двигателей, насосов, компрессоров, конвейеров и другого промышленного оборудования, чувствительного к перепадам напряжения.

Технические характеристики

• Номинальное напряжение питания: 380 В (переменный ток)
• Диапазон измеряемого напряжения: 285–475 В - обеспечивает защиту при просадках и перегрузках в сетях с допустимой вариацией +-20%
• Коммутируемый ток: 5 А - позволяет управлять нагрузками до 1,1 кВт при 220 В или до 3,3 кВт при 380 В
• Количество переключающих контактов: 2 (нормально замкнутый и нормально разомкнутый)
• Задержка срабатывания: максимум 1,5 секунды - исключает ложные срабатывания при кратковременных скачках
• Выдержки времени: 5 уровней регулировки - можно настроить интервал повторного включения
• Потребляемая мощность: 0,05 кВА - минимальное энергопотребление
• Способ подключения: винтовые зажимы - надёжный контакт без необходимости пайки
• Количество модулей DIN: 3 - занимает 54 мм ширины
• Степень защиты: IP40/IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Диапазон рабочих температур: от -35 до +55 C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью
• Индикация: есть - светодиоды показывают состояние сети и работу реле

Совместимость и монтаж

Реле напряжения трехфазное РНПП-311 монтируется на стандартную DIN-рейку типа TS35. Подключение фаз L1, L2, L3 и N осуществляется через винтовые клеммы. Для работы требуется внешнее питание от самой контролируемой сети - дополнительный источник не нужен. Контакты реле подключаются последовательно в цепь управления контактором или магнитным пускателем. Максимальный коммутируемый ток 5 А требует использования внешнего силового аппарата при нагрузках выше 1,1 кВт на фазу.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электрооборудования, предназначенного для промышленного использования. Степень защиты IP40/IP20 гарантирует безопасность при работе внутри закрытых щитов. Отсутствие герметизации делает устройство непригодным для открытых площадок или мест с высокой запылённостью. Климатическое исполнение УХЛ4 подтверждает соответствие ГОСТ 15150 для условий с возможными конденсацией и перепадами температур.

Преимущества

• Автоматическое восстановление питания - не требует ручного вмешательства после нормализации напряжения
• Чёткая индикация состояния - легко определить причину отключения (низкое/высокое напряжение)
• Широкий диапазон срабатывания - покрывает большинство реальных ситуаций в промышленных сетях
• Низкое энергопотребление - не нагружает сеть даже при длительной работе
• Простая настройка - 5 уровней задержки позволяют адаптировать реакцию под тип нагрузки

Ограничения применения

• Не применяется в сетях постоянного тока - только для AC 380 В
• Не защищает от импульсных перенапряжений (молнии, коммутационные броски) - требует параллельной установки грозозащиты
• IP40/IP20 - нельзя использовать во влажных помещениях, на улице или в условиях сильной запылённости
• Коммутируемый ток 5 А недостаточен для прямого управления мощными двигателями - обязательно использование контактора
• Не имеет функции контроля перекоса фаз - только общее понижение/повышение напряжения

Примеры использования

• Защита насосной станции в водоканале - предотвращает сгорание двигателя при провалах напряжения
• Контроль питания конвейера на пищевом производстве - исключает остановку из-за перепадов в сети
• Обеспечение стабильности работы ЧПУ-станков - сохраняет точность обработки при нестабильном электроснабжении
• Щитовая автоматизация в цехах с частыми отключениями - минимизирует простои благодаря авто-включению

Практические советы

• При установке проверьте совпадение номинала сети (380 В) с фактическим напряжением - неверный диапазон вызовет ложные срабатывания
• Выбирайте задержку включения (5 уровней) в зависимости от характера нагрузки: для двигателей - больше (1–1,5 с), для освещения - меньше (0,5 с)
• Подключайте реле через автоматический выключатель - это обеспечит удобство обслуживания и ремонт
• Не забывайте про посадочный размер: 3 модуля DIN = 54 мм - заранее планируйте место в щите
• Для нагрузок более 1,1 кВт на фазу используйте реле только как управляющее устройство - в связке с контактором
• Проверяйте целостность соединений каждые 6 месяцев - винтовые клеммы могут ослабнуть при вибрации
