Реле напряжения РНПП-312 трехфазное, 220-380В, 5А, 1 модуль НОВАТЕК-ЭЛЕКТРО 3425600312

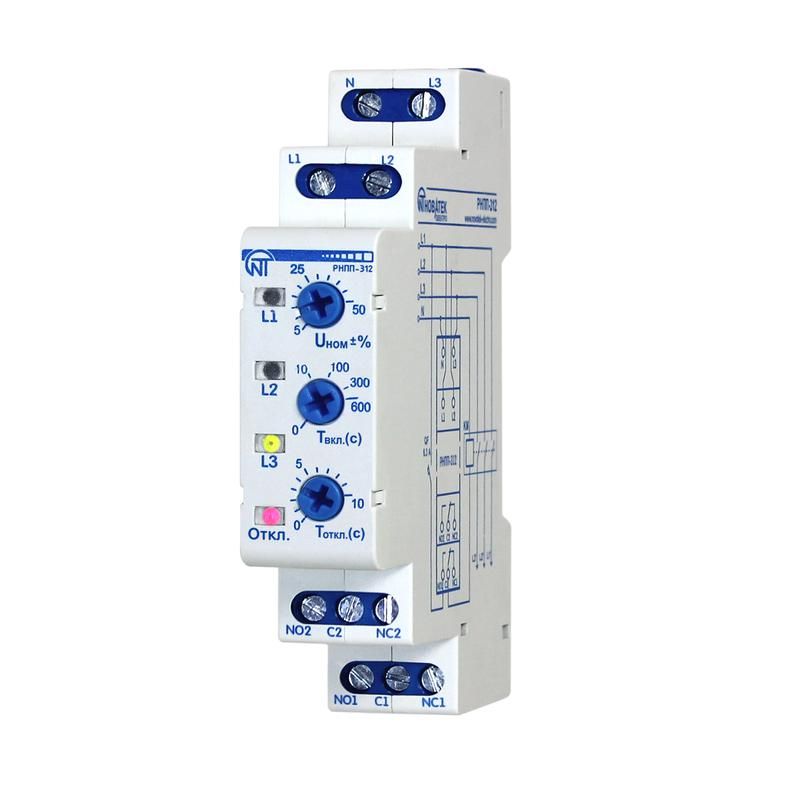

Реле напряжения перекоса и последовательности фаз РНПП-312 одномодульное от Новатек-Электро - компактный автоматический защитный аппарат, который контролирует качество трёхфазного переменного напряжения и отключает нагрузку при опасных отклонениях. Устройство устанавливается на DIN-рейку и применяется для защиты двигателей, насосов, компрессоров и другого оборудования от повреждений из-за перекоса фаз, обрыва или некорректной последовательности.

Назначение и область применения

Реле напряжения перекоса и последовательности фаз РНПП-312 одномодульное предназначено для постоянного мониторинга трёхфазной сети. Оно защищает оборудование от следующих аварийных ситуаций:

• Обрыв одной или нескольких фаз
• Асимметрия напряжения между фазами (перекос)
• Повышение или снижение напряжения за пределы допустимых значений
• Неправильная последовательность фаз (например, при неправильном подключении или замене кабеля)

Подходит для установки в распределительных щитах промышленных объектов, на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах, чувствительных к качеству электроснабжения.

Технические характеристики

• Напряжение питания: 220–380 В переменного тока (AC)
• Количество фаз: 3
• Коммутируемый ток: 6 А (максимальный ток через контакты)
• Время задержки срабатывания: 0,2 секунды (защита от кратковременных скачков)
• Диапазон выдержек времени: 0–600 секунд (можно настроить время отключения после сбоя)
• Количество контактов: 2 (один нормально замкнутый, один нормально разомкнутый)
• Мощность потребления: 0,05 кВА (низкое энергопотребление)
• Индикация: светодиоды показывают состояние сети и сработавшую защиту
• Способ подключения: винтовые зажимы (удобны для медных проводов сечением до 2,5 мм2)
• Степень защиты: IP40 (защита от предметов >1 мм) / IP20 (защита от пальцев)
• Климатическое исполнение: УХЛ3.1 (работает в помещениях с умеренным и холодным климатом)
• Диапазон температур: от –35 C до +55 C
• Монтаж: на DIN-рейку шириной 35 мм, занимает 1 модуль

Совместимость и монтаж

Реле напряжения перекоса и последовательности фаз РНПП-312 одномодульное совместимо со всеми типами DIN-реек по ГОСТ Р МЭК 60715. Подключение осуществляется к трём фазам (L1, L2, L3), нулевому проводу (N) и нагрузке через выходные контакты. Для правильной работы необходимо соблюдать полярность подключения фаз - неверная последовательность вызовет срабатывание защиты. Клеммы рассчитаны на жилы сечением до 2,5 мм2. Не требует внешнего питания - работает от контролируемой сети.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств управления и защиты в соответствии с ГОСТ IEC 60947-5-1. Применение в цепях с коммутируемым током до 6 А обеспечивает надёжную работу без риска перегрева или сваривания контактов. Индикация позволяет оперативно определить причину отключения, что снижает риск ошибочных действий при обслуживании.

Преимущества

• Один модуль вместо нескольких устройств - экономия места в щите
• Комплексная защита: все основные виды неисправностей трёхфазной сети в одном приборе
• Настраиваемая задержка срабатывания - исключает ложные срабатывания при кратковременных колебаниях
• Чёткая индикация состояния - легко диагностировать проблему без тестеров
• Высокая надёжность контактов при токе до 6 А - подходит для большинства бытовых и промышленных нагрузок

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или открытых площадках - степень защиты IP40 недостаточна для улицы или цехов с брызгами воды
• Не регулирует напряжение - только отключает при отклонениях; не является стабилизатором
• Не подходит для сетей с частотой ниже 45 Гц или выше 65 Гц - указан только диапазон напряжения
• Не имеет функции самодиагностики отказов самого реле - требуется периодическая проверка работоспособности

Примеры использования

• Защита трёхфазного двигателя насоса в канализационной станции - предотвращает перегрев при обрыве фазы
• Контроль питания ЧПУ станка - исключает повреждение электроники при перекосе фаз
• Автоматическое отключение воздушного компрессора при изменении порядка фаз после ремонта
• Щитовая защита системы вентиляции в производственном корпусе - снижает простои из-за неисправностей сети

Практические советы

• При первом подключении проверьте правильность чередования фаз - если реле сработало сразу, поменяйте местами любые две фазы
• Убедитесь, что нулевой провод подключён правильно - отсутствие N вызывает ложные срабатывания
• Задержку срабатывания можно увеличить до 600 секунд, если в вашей сети часто возникают кратковременные просадки напряжения
• Проверяйте затяжку винтов через 1–2 месяца после установки - особенно при больших токах нагрузки
• Не используйте реле в цепях с высокими импульсными помехами (частотные преобразователи) без дополнительных фильтров
• Реле РНПП-312 одномодульное от Новатек-Электро - отличный выбор для замены старых аналогичных устройств, так как сохраняет габариты и схему подключения
