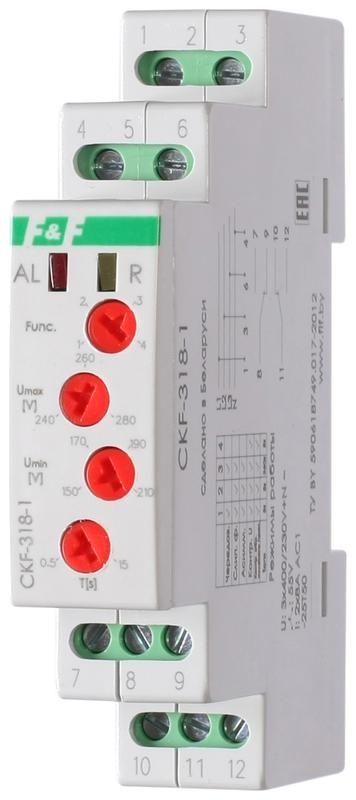

Реле контроля наличия и чередования фаз CKF-318-1 (контроль чередования; слипания фаз; регулировка верх. нижн. порога напряжения; задержки отключения; 1 модуль; монтаж на DIN-рейке)(аналог РНПП-311М) F&F EA04.002.007 Евроавтоматика

Реле контроля наличия и чередования фаз CKF-318-1 от Евроавтоматика предназначено для защиты трёхфазных нагрузок - особенно электродвигателей - от аварийных состояний сети: обрыва фаз, переполюсовки, перенапряжения и понижения напряжения. Устройство монтируется на DIN-рейку и имеет два коммутируемых контакта, что делает его удобным решением для систем автоматического управления.

Назначение и область применения

Реле контроля наличия и чередования фаз CKF-318-1 защищает оборудование от повреждений, вызванных нестабильностью трёхфазной сети. Оно контролирует наличие всех трёх фаз, правильность их чередования, уровень напряжения и целостность нулевого провода. Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим оборудованием, чувствительным к перекосу фаз или потере нуля.

Технические характеристики

• Тип: реле контроля фаз, 3-фазное
• Номинальное напряжение питания: 3×230 + N В переменного тока (до 400 В линейного)
• Диапазон рабочего напряжения: 150–280 В
• Номинальный ток контактов: 8 А
• Количество контактов: 2 (2NO/NC - два нормально открытых / нормально закрытых)
• Способ подключения: винтовые зажимы
• Габариты: 1 модуль DIN (17,5 мм)
• Степень защиты: IP20 (защита от прикосновения и ограниченная защита от пыли)
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля наличия и чередования фаз CKF-318-1 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые клеммы - достаточно открутить крышку, вставить провода и затянуть. Напряжение подаётся на входные клеммы L1, L2, L3 и N. Выходные контакты (2NO/NC) подключаются последовательно в цепь управления контактором или пускателем. Обязательно соблюдайте полярность нулевого провода - устройство реагирует на его обрыв.

Безопасность и стандарты

Реле контроля наличия и чередования фаз CKF-318-1 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при работе внутри распределительных шкафов, но не допускает использование вне корпуса. Климатическое исполнение УХЛ4 позволяет применять устройство в неотапливаемых помещениях при условии отсутствия конденсата.

Преимущества

• Интегрированная регулировка порогов напряжения - можно настроить верхний и нижний предел срабатывания под конкретные условия сети
• Настройка временной задержки отключения - исключает ложные срабатывания при кратковременных скачках
• Обнаружение обрыва нулевого провода - важная функция для защиты оборудования от перенапряжения при перекосе фаз
• Автоматическое возобновление работы - после восстановления нормальных параметров сети реле само возвращает контакт в рабочее состояние
• Компактный формат - занимает всего один модуль DIN, экономит место в щите

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - требует установки в закрытом щите
• Не работает при постоянном токе - только для переменного тока 50 Гц
• Максимальный ток через контакты - 8 А; для нагрузок выше следует использовать внешний контактор
• Не обеспечивает защиту от короткого замыкания - требуется дополнительная аппаратура (автоматический выключатель)
• Чувствителен к качеству соединений - плохой контакт на нуле может вызвать ложное срабатывание

Примеры использования

• Защита асинхронных двигателей на промышленных станках
• Контроль работы насосных групп в системах водоснабжения
• Обеспечение безопасности вентиляционных установок с частотными преобразователями
• Контроль питания холодильных камер и компрессоров
• Автоматизация линий конвейеров в пищевой и химической промышленности

Практические советы

• Перед первым запуском проверьте настройки порогов напряжения - они могут отличаться от заводских в зависимости от качества вашей сети
• При использовании в местах с нестабильным напряжением увеличьте задержку отключения до 3–5 секунд, чтобы избежать ложных срабатываний
• Проверяйте надёжность подключения нулевого провода - он часто становится причиной отказов, даже если сам реле исправен
• Для больших нагрузок (>8 А) всегда используйте реле CKF-318-1 как управляющее устройство, а не как силовой коммутатор
• При монтаже в щитах с высокой плотностью элементов следите, чтобы рядом не было мощных источников помех - это может влиять на точность детектирования
