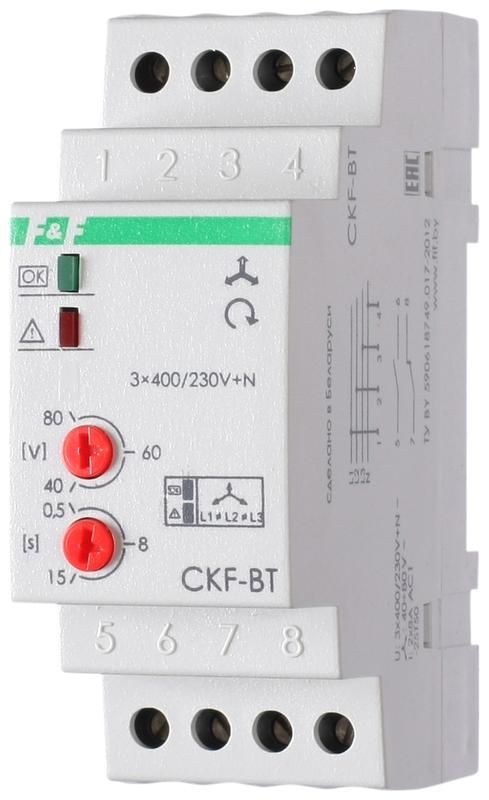

Реле контроля наличия и чередования фаз CKF-BT (монтаж на DIN-рейке 35мм; микропроцессорный; регулировка порога отключения времени отключения; контроль верхнего нижнего значений напряжения; 3х400/230+N 2х8А 1Z 1R IP20) F&F EA04.002.004 Евроавтоматика

Реле контроля наличия и чередования фаз CKF-BT от Евроавтоматика - устройство для защиты трёхфазных нагрузок от аварийных режимов сети: обрыва фаз, переполюсовки, перенапряжения и понижения напряжения. Микропроцессорная начинка позволяет точно контролировать параметры сети, а монтаж на DIN-рейку обеспечивает удобную интеграцию в щиты. Артикул ea04.002.004 подойдёт для систем, где важна надёжность и точность срабатывания.

Назначение и область применения

Реле контроля наличия и чередования фаз CKF-BT защищает оборудование от повреждений, вызванных нештатными состояниями трёхфазной сети. Устройство применяется там, где важно сохранить правильное чередование фаз и стабильное напряжение: электродвигатели насосов, компрессоров, конвейеров, станков, системы вентиляции и другие устройства с чувствительной к перекосу фаз нагрузкой.

Технические характеристики

• Питание: 3×400/230 В переменного тока (AC), с подключением нулевого провода N
• Коммутируемый ток: 8 А (максимальный) через каждый контакт
• Контакты: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ)
• Регулируемая задержка отключения: от 0,5 до 15 секунд - можно настроить под требования оборудования
• Пороги срабатывания:
  • Пониженное напряжение: ниже 160 В
  • Повышенное напряжение: выше 260 В
• Обнаруживает: обрыв фазы, асимметрию фаз, нарушение чередования, обрыв нуля
• Индикация: светодиоды показывают состояние сети и работу реле
• Габариты: 2 модуля DIN (35 мм)
• Степень защиты: IP20 - противостояние случайным прикосновениям, но не защищён от пыли и брызг
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без конденсации
• Соответствие: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля наличия и чередования фаз CKF-BT устанавливается на стандартную DIN-рейку 35 мм. Подключение осуществляется через винтовые зажимы: L1/L2/L3/N - для входа сети; A1/A2 - для выходных контактов, которые встраиваются в цепь управления контактором или пускателя. Контакты рассчитаны на коммутацию нагрузки до 8 А, что достаточно для управления большинством средних контакторов. Для подключения нулевого провода обязательна точка N - без него реле не будет работать корректно.

Безопасность и стандарты

Реле контроля наличия и чередования фаз CKF-BT соответствует техническим условиям Беларуси ТУ BY 590618749.027-2017. Степень защиты IP20 исключает доступ к токоведущим частям при обычном обслуживании, но не предназначено для установки во влажных или запылённых местах вне шкафа. Применяется только внутри распределительных щитов.

Преимущества

• Микропроцессорная система - высокая точность определения отклонений, минимум ложных срабатываний
• Настройка времени задержки - позволяет избежать срабатывания при кратковременных скачках напряжения
• Автоматическое возобновление работы - после восстановления нормальных параметров сети реле само включает нагрузку
• Защита от обрыва нуля - уникальная функция, которая предотвращает повреждение однофазных потребителей при потере нейтрали
• Яркая световая индикация - легко диагностировать причину отключения даже в условиях слабого освещения

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - требует установки в герметичном шкафу
• Не работает без подключения нулевого провода - нельзя использовать в сетях TN-C без выделенного PE/N
• Выходные контакты рассчитаны только на управление - не предназначены для прямого включения мощных двигателей (необходим внешний контактор)
• Не имеет функции защиты от импульсных перенапряжений - требуется дополнительная защита (например, грозозащита)
• Работает только в трёхфазных сетях с нейтралью - не совместимо с двухфазными или треугольником без нуля

Примеры использования

• Электродвигатель насоса в системе водоснабжения - предотвращает перегрев при обрыве фазы
• Компрессор в холодильной установке - защищает от перекоса фаз, который вызывает перегрузку двигателя
• Производственный конвейер - гарантирует правильное направление вращения при включении после аварии
• Щит управления лифтом - обеспечивает безопасное включение только при стабильном напряжении и правильном чередовании

Практические советы

• При монтаже проверьте, чтобы нулевой провод был надёжно подключен - потеря N вызовет постоянное отключение
• Настройте время задержки в зависимости от типа нагрузки: для двигателей - 3–5 с, для электроники - 0,5–1 с
• Убедитесь, что напряжение в сети находится в допустимом диапазоне (160–260 В) перед первым включением - иначе реле сразу отключится
• Используйте реле контроля наличия и чередования фаз CKF-BT только в паре с контактором - он берёт на себя основную коммутационную нагрузку
• Проверяйте индикацию при каждом техобслуживании - если горят красные LED, значит есть нарушение в сети
• При замене старого реле - учтите, что CKF-BT требует подключения N, тогда как некоторые аналоги работают без него
