Реле контроля фаз NJYB3-8 AC 380В (R) | 697027 CHINT

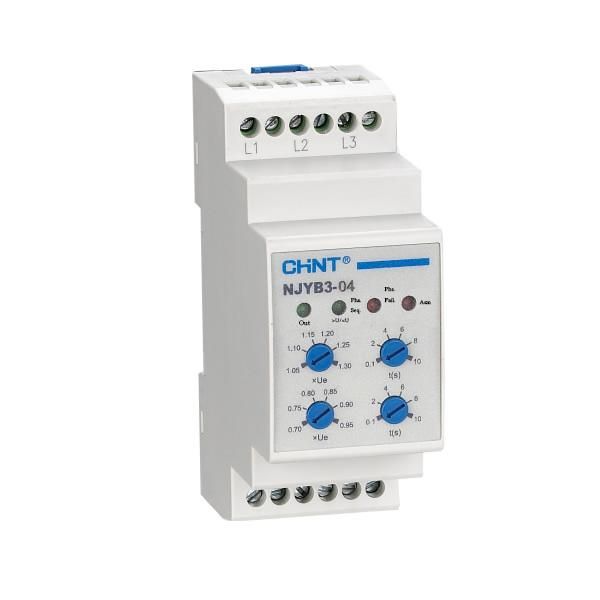

Реле контроля фаз NJYB3-8 AC 380В (R) от CHINT - устройство для защиты трёхфазных электрических цепей от аварийных режимов: обрыва фаз, переполюсовки, перенапряжения и асимметрии. Применяется в системах кондиционирования, насосах, станках и других устройствах на базе трёхфазных двигателей.

Назначение и область применения

Реле контроля фаз NJYB3-8 AC 380В (R) контролирует качество трёхфазного переменного тока в сетях 380 В (трёхпроводные) и 220 В (четырёхпроводные) с частотой 50–60 Гц. Оно защищает оборудование от повреждений, вызванных нештатными условиями работы сети: когда одна из фаз пропала, напряжение вышло за допустимые пределы или фазы поменялись местами.

Подходит для установки в щитах управления: системы кондиционирования, промышленные насосы, компрессоры, конвейеры, станки с ЧПУ и другую технику, где важна стабильность трёхфазного питания.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380 В
• Частота: 50 / 60 Гц
• Обнаружение обрыва фазы: да
• Обнаружение асимметрии фаз: да
• Защита от перенапряжения: да
• Защита от пониженного напряжения: да
• Контроль порядка чередования фаз: да
• Выходные контакты: 1 переключающий (NO/NC не указаны - контакт работает как замыкающий при нормальном состоянии, размыкает при аварии)
• Количество НЗ контактов: 0
• Количество НО контактов: 0

Встроенный микропроцессор анализирует все параметры сети и реагирует точнее, чем аналоговые реле. Устройство не требует настройки - работает сразу после подключения.

Совместимость и монтаж

Реле NJYB3-8 AC 380В (R) подключается напрямую к трём фазным проводникам и нулевому проводу (если система 4-проводная). Для работы требуется питание от самой контролируемой сети - внешний источник не нужен.

Монтаж выполняется на DIN-рейку 35 мм. Клеммы рассчитаны на провода до 2,5 мм2. Подключение осуществляется через винтовые зажимы - надёжно, без пайки.

Внимание: выходной контакт не имеет собственных НО/НЗ - он является одноконтактным переключателем. Его состояние меняется при срабатывании: при нормальной работе контакт замкнут, при аварии - разомкнут. Это значит, что для управления нагрузкой (например, отключением контактора) необходимо использовать этот контакт в цепи размыкания.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 60255 и ГОСТ Р МЭК 60255. Обеспечивает гальваническую развязку между силовой частью и выходным контактом. Защита корпуса IP20 - подходит для внутренней установки в закрытых распределительных шкафах.

Преимущества

• Один прибор решает пять задач: обрыв, асимметрия, перенапряжение, понижение напряжения, неверная последовательность фаз
• Не требует внешнего питания - работает от контролируемой сети
• Автоматическая диагностика без настройки порогов
• Стабильная работа при колебаниях частоты (50/60 Гц)
• Компактный размер и стандартная DIN-рейка позволяют легко интегрировать в существующие щиты

Ограничения применения

• Не предназначено для однофазных цепей
• Не защищает от короткого замыкания или перегрузки по току - только по напряжению и фазному балансу
• Выходной контакт не имеет фиксированного типа (НО/НЗ) - нельзя использовать как постоянный замыкающий элемент
• Не рекомендуется для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не поддерживает управление по RS-485 или другими интерфейсами - только дискретный выход

Примеры использования

• В системе кондиционирования: отключает компрессор при обрыве одной из фаз, чтобы не сгорела обмотка двигателя
• На промышленном станке: предотвращает запуск при неправильной последовательности фаз, которая может привести к вращению шпинделя в обратную сторону
• В насосной станции: отключает насос при длительном снижении напряжения ниже 320 В, чтобы избежать перегрева
• В системе освещения крупного объекта: контролирует баланс фаз, чтобы не было перекоса нагрузки на трансформаторе

Практические советы

• Проверьте перед монтажом, что напряжение в сети действительно соответствует 380 В - при завышенном значении возможны ложные срабатывания
• Используйте реле NJYB3-8 AC 380В (R) совместно с контактором: его выходной контакт подключите в цепь катушки контактора для автоматического отключения нагрузки
• При подключении к четырёхпроводной сети (220 В) обязательно подсоедините ноль - без него реле не будет работать
• Если реле часто срабатывает, проверьте баланс нагрузки по фазам - возможно, проблема в неравномерном потреблении, а не в сети
• Артикул 697027 от CHINT - это оригинальное изделие. Аналоги могут иметь другие временные задержки или чувствительность
