Реле контроля фаз 380В тип 02 серии РК-101 | 23301DEK DEKraft APC

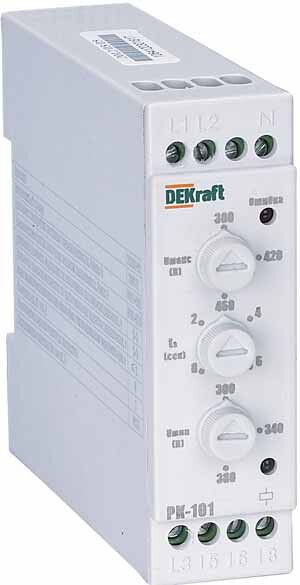

Реле контроля фаз DEKRAFT РК-101 - устройство для защиты трёхфазного оборудования от аварийных режимов сети: обрыва фаз, перекоса, перенапряжения и неверного чередования. Применяется в системах АВР, на промышленных станках и в объектах с чувствительной нагрузкой. Устройство монтируется на DIN-рейку и работает при напряжении 380 В.

Назначение и область применения

Реле контроля фаз DEKRAFT РК-101 контролирует качество трёхфазного переменного тока и управляет внешними коммутационными устройствами - например, контакторами или автоматическими выключателями. Когда параметры сети выходят за допустимые границы, реле меняет состояние своих контактов, что позволяет отключить оборудование до повреждения.

Области применения:

• Защита асинхронных двигателей от перегрузки и сгорания из-за перекоса фаз
• Автоматический ввод резерва (АВР) - предотвращает запуск генератора при неправильном порядке фаз
• Промышленные конвейеры, насосы, компрессоры, системы вентиляции
• Электроустановки в условиях нестабильной сети (например, на объектах с частыми перебоями)

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока
• Диапазон рабочего напряжения: 300–460 В - обеспечивает работу даже при колебаниях сети
• Номинальный ток контактов: 5 А - подходит для управления большинством слаботочных цепей управления
• Время задержки срабатывания: 2–8 секунд - исключает ложные срабатывания при кратковременных скачках
• Мощность потерь: 3 Вт - низкий уровень тепловыделения, не требует дополнительного охлаждения
• Количество контактов: 1 группа переключающая (15-16 / 15-18) - нормально замкнутый и нормально разомкнутый контакт
• Способ подключения: винтовые зажимы - надёжное соединение без необходимости пайки
• Способ монтажа: на DIN-рейку 35 мм - совместим с любыми шкафами стандарта IEC
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью

Совместимость и монтаж

Реле контроля фаз DEKRAFT РК-101 подключается к трём фазам (L1, L2, L3) и нулевому проводу (N). Контакты 15-16 и 15-18 используются для управления внешней цепью - например, катушкой контактора. При нормальной работе замкнуты контакты 15-18, при аварии - замыкаются 15-16.

Для монтажа:

• Закрепите реле на DIN-рейке - щелчок фиксирует устройство
• Подключите фазы и ноль к соответствующим клеммам - соблюдайте цветовую маркировку
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу
• Избегайте установки рядом с источниками сильного электромагнитного поля

Проверьте правильность подключения перед первым включением - неверная фазировка вызовет немедленное срабатывание.

Безопасность и стандарты

Реле контроля фаз DEKRAFT РК-101 соответствует требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования». Соответствие гарантирует соответствие базовым нормам электробезопасности и EMC.

Степень защиты IP20 означает, что устройство не предназначено для установки вне помещений или во влажных средах без дополнительной защиты корпуса.

Преимущества

• Комплексный контроль: обрыв, перекос, чередование, высокое и низкое напряжение - всё в одном устройстве
• Гибкая задержка срабатывания (2–8 с): снижает количество ложных отключений при кратковременных помехах
• Визуальная индикация причины срабатывания: сразу видно, почему было отключение - экономит время диагностики
• Высокая точность контроля напряжения: диапазон 300–460 В покрывает реальные условия работы в большинстве промышленных сетей
• Простота замены: стандартный формат DIN-рейки позволяет заменить устройство без переделки шкафа

Ограничения применения

• Не предназначен для работы при постоянном токе - только переменный ток 380 В
• IP20 не защищает от воды, пыли и агрессивных сред - нельзя использовать в открытых щитах, на улице или в сырых цехах без дополнительного кожуха
• Максимальный ток контактов - 5 А; для управления силовыми контурами требуется применение промежуточного контактора
• Не имеет функции самодиагностики отказа - при внутреннем повреждении реле может не сработать, поэтому рекомендуется периодическая проверка
• Не поддерживает настройку порогов напряжения - значения Uмин и Uмакс жестко заданы производителем

Примеры использования

• На станке с ЧПУ: реле отключает питание при обрыве одной из фаз - предотвращает поломку двигателя и дорогостоящий ремонт
• В системе АВР: реле не даёт запустить дизель-генератор, если фазы подключены в обратном порядке - защищает чувствительную электронику
• На насосной станции: при просадке напряжения ниже 300 В реле отключает насос, чтобы избежать перегрева обмоток
• В распределительном щите торгового центра: сигнал срабатывания реле выводится на пульт диспетчерской службы через вспомогательный контакт

Практические советы

• При установке используйте пробник фазировки - убедитесь, что фазы подключены правильно, прежде чем включать питание
• Если реле часто срабатывает, проверьте баланс нагрузки по фазам - перекос может быть вызван неравномерным потреблением
• Для длительной эксплуатации в местах с частыми перепадами напряжения рекомендуется параллельно установить стабилизатор
• При замене старого реле сверьте тип контактов - некоторые модели имеют противоположную логику (нормально замкнутые вместо разомкнутых)
• Не игнорируйте индикацию: если горит LED «обрыв фазы», проверьте именно эту фазу - чаще всего проблема в плохом контакте или сгоревшем предохранителе
