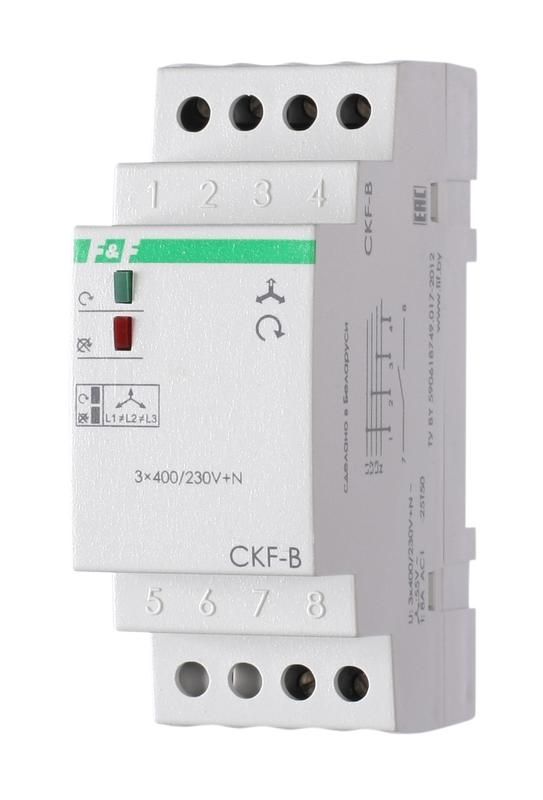

Реле контроля наличия; асимметрии и чередования фаз CKF-B (монтаж на DIN-рейке 35мм; задержка отключения 3-5с; 3х400/230В+N 2А 1Z) F&F EA04.002.002 Евроавтоматика

Реле контроля наличия, асимметрии и чередования фаз CKF-B от Евроавтоматика предназначено для защиты трёхфазных электродвигателей и оборудования от опасных режимов в сети 400/230 В. Устройство монтируется на DIN-рейку, имеет световую индикацию и работает с задержкой отключения 3–5 секунд, что исключает ложные срабатывания при кратковременных перебоях.

Назначение и область применения

Реле контроля наличия, асимметрии и чередования фаз CKF-B защищает оборудование от повреждений, вызванных нештатными состояниями трёхфазной сети. Оно контролирует четыре параметра: наличие всех трёх фаз, баланс напряжения между ними, правильное чередование фаз и целостность нулевого провода. Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим промышленным оборудованием, работающим от трёхфазной сети с нулевым проводником.

Технические характеристики

• Напряжение питания: 400/230 В переменного тока (3L+N)
• Количество фаз: 3
• Коммутируемый ток: 8 А
• Контакт: 1 нормально открытый (1NO)
• Задержка отключения: 3–5 секунд (для предотвращения ложных срабатываний)
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей: 2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Индикация: светодиодная - показывает состояние сети и работу реле
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля наличия, асимметрии и чередования фаз CKF-B устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются клеммы L1, L2, L3, N - они рассчитаны на медные жилы сечением до 2,5 мм2. Контакт 1NO подключается последовательно в цепь управления контактора или пускателя. После срабатывания реле (например, при обрыве фазы) контакт остаётся разомкнутым до восстановления нормального напряжения - автоматического возврата в рабочее состояние не требуется, устройство включится само. Монтаж допускается в закрытых распределительных шкафах, где обеспечена защита от механических воздействий и осадков.

Безопасность и стандарты

Реле контроля наличия, асимметрии и чередования фаз CKF-B соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 гарантирует безопасность при обслуживании - невозможно случайное прикосновение к токоведущим элементам. Устройство не требует заземления корпуса, так как не содержит металлических доступных частей. Работает в условиях, исключающих образование конденсата и попадание воды - не предназначен для открытой установки или сырых сред.

Преимущества

• Объединяет четыре функции защиты в одном устройстве: отсутствие фаз, асимметрия, чередование, обрыв N
• Задержка отключения 3–5 с снижает количество ложных срабатываний при кратковременных скачках или помехах
• Световая индикация позволяет оперативно определить причину отключения - горят LED-индикаторы, указывающие на тип нарушения
• Компактный формат (2 модуля) экономит место в щите
• Автоматическое возобновление работы после устранения неисправности - не нуждается в ручном сбросе

Ограничения применения

• Не подходит для сетей постоянного тока - работает только с переменным током 400/230 В
• IP20 не обеспечивает защиту от пыли и влаги - запрещён монтаж вне герметичных шкафов
• Не контролирует перегрузку или перегрев двигателя - только параметры сети
• Не рекомендовано использование при температурах ниже -25 C или выше +50 C
• Не совместимо с системами без нулевого провода (IT, TT без N)

Примеры использования

• Защита асинхронного двигателя насосной станции - предотвращает выход из строя при обрыве фазы
• Контроль питания конвейера в пищевом производстве - исключает повреждение редуктора при неверном чередовании фаз
• Щит управления воздушным компрессором - отключает нагрузку при асимметрии напряжения более 10%
• Электрощит в цеху с нестабильной сетью - минимизирует простои благодаря задержке отключения

Практические советы

• Проверьте перед монтажом, чтобы нулевой провод был надёжно соединён - реле реагирует именно на его обрыв
• При подключении соблюдайте полярность фаз: L1, L2, L3 должны соответствовать фазам сети, иначе сработает защита от чередования
• Если реле часто срабатывает без видимых причин - проверьте баланс напряжения между фазами мультиметром; асимметрия >10% вызывает отключение
• Для удобства диагностики используйте внешний индикатор на панели - он покажет текущее состояние даже при закрытом шкафе
• Не заменяйте реле контроля фаз CKF-B обычным тепловым реле - оно не защитит от чередования или обрыва N
