Реле контроля фаз XJ3-D AC380V | 284003 CHINT

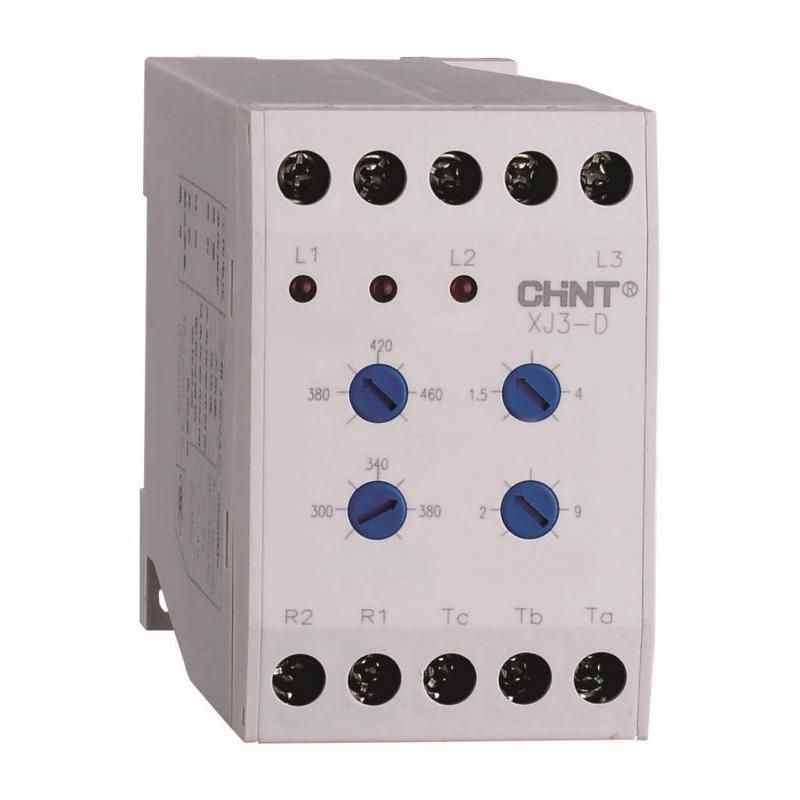

Реле контроля фаз XJ3-D AC 380В от CHINT обеспечивает надёжную защиту трёхфазных электродвигателей и оборудования от аварийных режимов в сети 380 В. Модель XJ3-D с артикулом 284003 сочетает функциональность и простоту монтажа, подходя для промышленных систем с высокой нагрузкой.

Назначение и область применения

Реле контроля фаз XJ3-D AC 380В защищает оборудование от повреждений, вызванных нештатными состояниями трёхфазной сети. Оно используется там, где важно сохранить работоспособность двигателей - на насосах, компрессорах, конвейерах, станках и других устройствах, чувствительных к перебоям в питании.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380 В
• Функции защиты: обрыв фазы, асимметрия напряжения, неверное чередование фаз, перенапряжение, пониженное напряжение
• Время задержки срабатывания: от 2 до 9 секунд - позволяет избежать ложных срабатываний при кратковременных колебаниях
• Выход: один переключающий контакт (NO/NC) - для управления внешним устройством, например, контактором или сигнализацией
• Количество входных контактов: 0 - реле не имеет собственных силовых контактов, работает как управляющее устройство

Совместимость и монтаж

Реле XJ3-D AC 380В подключается параллельно к трём фазам сети через клеммы L1, L2, L3. Нейтраль и земля не требуются. Выходной контакт (1 переключающий) можно использовать для размыкания цепи управления контактора или запуска аварийной сигнализации. Устанавливается на DIN-рейку 35 мм. Для работы требуется только подключение трёх фаз - никаких дополнительных проводов или блоков питания не нужно.

Безопасность и стандарты

Реле соответствует требованиям международных норм для промышленного оборудования. Произведено компанией CHINT, известной соблюдением стандартов IEC/EN 60255 и ISO 9001. Конструкция рассчитана на длительную работу в условиях промышленной среды.

Преимущества

• Многofункциональная защита: одно устройство заменяет несколько специализированных реле
• Настройка времени задержки: 2–9 с снижает риск ложных отключений при пуске двигателя или сетевых скачках
• Простота установки: не требует внешнего питания, подключается напрямую к фазам
• Надёжность: проверенная серия XJ3-D с высокой отказоустойчивостью в условиях вибраций и перегрузок

Ограничения применения

• Не предназначен для работы при напряжении ниже 300 В или выше 420 В - выход за пределы допустимых значений может привести к некорректной работе
• Не управляет силовой цепью напрямую: нужен внешний контактор для отключения нагрузки
• Не поддерживает регулируемые пороги напряжения - значения срабатывания фиксированы производителем
• Не рекомендуется для однофазных или двухфазных систем - только для трёхфазной сети 380 В

Примеры использования

• Защита асинхронного двигателя на конвейере - отключает питание при обрыве одной из фаз
• Контроль насосной станции - предотвращает работу при обратном чередовании фаз, которое может сломать импульсный насос
• Автоматизация холодильного оборудования - реагирует на просадку напряжения во время пика нагрузки
• Управление вентиляционными установками - сигнализирует о перенапряжении после грозового удара

Практические советы

• Проверьте правильность подключения фаз перед первым запуском - реле контролирует чередование, и неправильно подключенные провода вызовут постоянное срабатывание
• Используйте реле XJ3-D AC 380В совместно с автоматическим выключателем и контактором - само реле не отключает мощность, только даёт сигнал
• При частых ложных срабатываниях увеличьте время задержки до 7–9 с - особенно актуально для оборудования с большим пусковым током
• Не устанавливайте рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) - возможны помехи в работе
• Артикул 284003 - единственный вариант в серии XJ3-D с этим набором функций; другие модели серии имеют другую номинальную мощность или отсутствие некоторых функций
