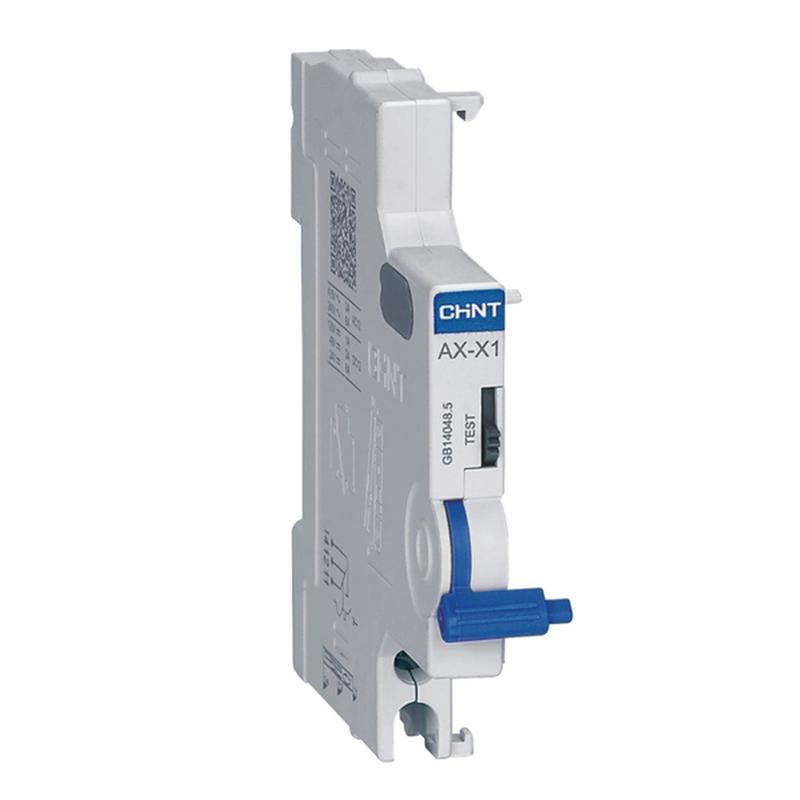

Контакт сигнальный вспомогательный AL-X1 для NXB-63 (R) | 814990 CHINT

Контакт сигнальный вспомогательный AL-X1 для NXB-63 (R) от CHINT используется для передачи сигнала о сработавшей защите автомата - например, при перегрузке или КЗ. Устройство монтируется сбоку на выключателе серии NXB-63 и не реагирует на ручное отключение. Артикул 814990 подходит для систем управления и контроля в промышленной автоматизации.

Назначение и область применения

Контакт сигнальный вспомогательный AL-X1 для NXB-63 (R) сообщает о состоянии автоматического выключателя при аварийном отключении - то есть когда сработала тепловая или электромагнитная защита. Он не активируется при ручном отключении аппарата, что позволяет отличить аварию от планового отключения. Подходит для подключения к пультам управления, PLC, световым сигналам или реле контроля. Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с требованием к контролю работоспособности оборудования.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) - один контакт для коммутации сигнала
• Номинальный рабочий ток: 6 А - допустимая нагрузка для цепей управления (не для силовой)
• Тип подключения: винтовые зажимы - надёжное и простое подсоединение проводов до 2,5 мм2
• Количество НЗ контактов: 0 - только НО контакт, без замыкающего
• Исполнение: монтаж сверху - контакт фиксируется поверх основного устройства
• Способ монтажа: монтаж сбоку - устанавливается параллельно корпусу NXB-63
• Ширина: 9 мм - компактный размер, не занимает лишнего места на DIN-рейке
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и влаги
• Категория применения: AC12, DC12 - предназначена для слаботочных цепей управления
• Механическая износостойкость: 10 000 циклов - срок службы при частых срабатываниях
• Степень загрязнения: 2 - рассчитан на работу в помещениях с умеренной запылённостью
• Рабочая температура: не указана - использовать в пределах +5…+40C, как для NXB-63

Совместимость и монтаж

Контакт сигнальный вспомогательный AL-X1 для NXB-63 (R) совместим только с автоматическими выключателями серии NXB-63 от CHINT. Монтируется с левой стороны корпуса автомата - прищёлкивается на специальные направляющие. Для установки необходимо:

• Убедиться, что NXB-63 отключён и обесточен
• Поднести контакт к боковой стороне выключателя, совместив фиксаторы
• Аккуратно надвинуть до характерного щелчка - контакт должен плотно сесть
• Подключить провода к винтовым зажимам - максимальное сечение жилы 2,5 мм2

Не устанавливайте контакт на другие модели автоматов - даже если они имеют аналогичную ширину. Геометрия крепления уникальна для серии NXB-63.

Безопасность и стандарты

Контакт соответствует требованиям IEC 60947-5-1 для вспомогательных устройств. Категории AC12 и DC12 гарантируют безопасную работу в цепях управления постоянного и переменного тока до 6 А. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешних воздействий - не применяйте в сырых, пыльных или наружных условиях без дополнительной защиты.

Преимущества

• Чёткое различение аварийного и ручного отключения - повышает точность диагностики
• Простая установка - не требуется инструмент, достаточно прищелкнуть на NXB-63
• Высокая долговечность - 10 000 циклов работы обеспечивают длительный срок службы
• Наличие тестового рычага - позволяет проверить исправность сигнальной цепи без реального срабатывания автомата
• Компактность - всего 9 мм ширины, не влияет на плотность сборки щита

Ограничения применения

• Не работает при ручном отключении - не используйте для контроля положения рубильника
• Только НО контакт - нельзя получить сигнал “выключено” без дополнительного элемента
• IP20 - не подходит для помещений с высокой влажностью, пылью или агрессивной средой
• Совместим только с NXB-63 - не устанавливается на другие серии автоматов, даже от CHINT
• Не предназначен для коммутации силовых цепей - только для сигналов управления

Примеры использования

• На станке: контакт сигнальный AL-X1 для NXB-63 (R) подключён к панели оператора - горит лампа «Автомат сработал» при перегрузке двигателя
• В распределительном щите: через реле сигнал от контакта передаётся в SCADA-систему для регистрации отказов
• На конвейере: при КЗ в одном из участков система получает сигнал и останавливает всю линию
• При техобслуживании: кнопка «тест» на контакте имитирует срабатывание - проверяется целостность цепи сигнализации

Практические советы

• Перед монтажом убедитесь, что NXB-63 имеет свободную боковую сторону - контакт устанавливается только слева
• При подключении проводов затягивайте винты равномерно - перетягивание может повредить пластиковые зажимы
• Используйте цветные метки на проводах: красный - сигнал срабатывания, белый - ноль
• Проверьте функциональность сразу после установки: нажмите тестовый рычаг - должен замкнуться контакт
• Не устанавливайте рядом с источниками тепла - нагрев снижает срок службы контактов
• Если нужен сигнал “выключено”, используйте другой тип контакта или добавьте реле с двумя группами контактов
