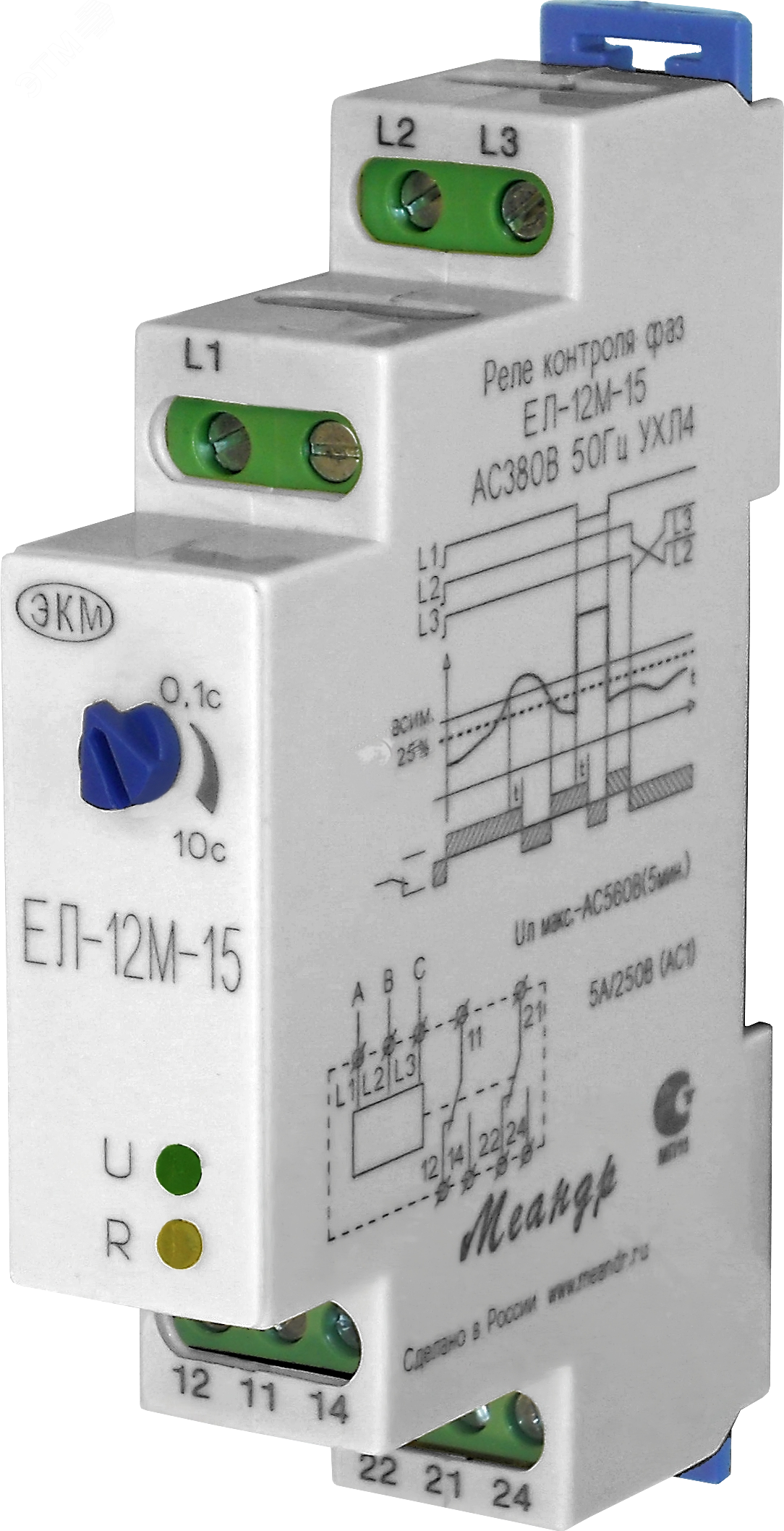

Реле контроля фаз ЕЛ-12М-15 400В 50Гц 1модуль DIN-рейка - 4640016934430 Меандр

Реле контроля фазного напряжения 400В 50Гц 1 модуль DIN-рейка от Меандр АО (артикул 4640016934430) - устройство для защиты трёхфазных цепей от аварийных режимов: обрыва, перекоса, просадки или повышения напряжения. Устанавливается на DIN-рейку и применяется в системах управления электродвигателями.

Назначение и область применения

Реле контроля фазного напряжения 400В 50Гц 1 модуль DIN-рейка защищает оборудование от опасных условий в трёхфазной сети без нулевого провода. Оно контролирует:

• обрыв хотя бы одной фазы;
• слипание фаз (короткое замыкание между двумя фазами);
• перекос напряжений (асимметрия между фазами);
• напряжение выше или ниже допустимых пределов.

Основное применение - защита трёхфазных асинхронных двигателей мощностью до 100 кВт. Подходит для станков, насосов, компрессоров, конвейеров и другого промышленного оборудования, работающего от сети 380 В.

Технические характеристики

• Тип устройства: реле контроля фаз (трёхфазное)
• Напряжение питания: 380 В (для контроля), 220 В (для управления катушкой)
• Частота: 50 Гц
• Диапазон измерения напряжения: 160–280 В (на каждой фазе; при выходе за эти границы реле отключает нагрузку)
• Коммутируемый ток: 5 А (максимальный ток через контактную группу)
• Тип тока: переменный (AC)
• Контакты: 2 нормально замкнутых (НЗ), 0 нормально открытых (НО), 0 переключающих
• Способ установки: на DIN-рейку (ширина 1 модуль)

Совместимость и монтаж

Реле контроля фазного напряжения 400В 50Гц 1 модуль DIN-рейка устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на передней панели:

• Фазы L1, L2, L3 - подключаются к входным клеммам реле (для контроля напряжения сети);
• Управление - питание катушки 220 В AC подаётся на клеммы U1/U2 (не путать с фазами сети!);
• Выход - два НЗ контакта последовательно встраиваются в цепь управления контактора двигателя (при аварии контакты размыкают цепь).

Не требует внешнего питания - работает от контролируемой сети. Кабельные соединения - до 2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного электрооборудования. Произведено компанией Меандр АО, известной соблюдением ГОСТ и IEC в области коммутационной аппаратуры. Применяется в соответствии с правилами ПУЭ для защиты электродвигателей.

Преимущества

• Нет необходимости в дополнительном блоке питания - управление осуществляется от самой сети 380 В.
• Два НЗ контакта позволяют легко интегрировать в существующую схему управления контактором.
• Стандартный форм-фактор 1 модуль - занимает минимум места на щите.
• Индикация состояния (обычно светодиоды) позволяет оперативно определить причину отключения (по документации производителя).

Ограничения применения

• Не подходит для сетей с нулевым проводом - рассчитано исключительно на трёхпроводные системы без N.
• Не контролирует частоту, температуру, ток двигателя - только напряжение и чередование фаз.
• Максимальный коммутируемый ток 5 А - нельзя использовать для прямого управления силовым контактором большей мощности. Обязательно используйте реле как элемент управления, а не как силовой выключатель.
• Диапазон 160–280 В - не реагирует на скачки выше 280 В или ниже 160 В, что может быть недостаточно для некоторых сетей с высокой нестабильностью.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере: реле встраивается в цепь управления контактора - при обрыве фазы двигатель отключится, предотвращая перегрев.
• Компрессор в цеху: реле отключает питание при перекосе фаз, вызванном неравномерной нагрузкой на сеть.
• Насосная станция: после ремонта сети реле проверяет правильность чередования фаз - если направление вращения двигателя неверное, он не запустится.

Практические советы

• Проверьте, что ваша сеть действительно трёхпроводная (без N) - иначе реле будет работать некорректно.
• Подключение клемм U1/U2 (220 В) - обязательно выполните отдельной фазой и нулём, даже если основная сеть без нуля. Это питание катушки, а не контроль!
• При использовании в условиях с высокими помехами (частотники, сварочные аппараты) рекомендуется экранировать управляющие провода.
• При первом запуске - временно отключите нагрузку и проверьте реакцию реле на имитацию обрыва фазы (например, отсоедините одну фазу).
• Артикул 4640016934430 совпадает с моделью от Электротехнической Компании МЕАНДР - гарантия совместимости с другими изделиями этой серии.
