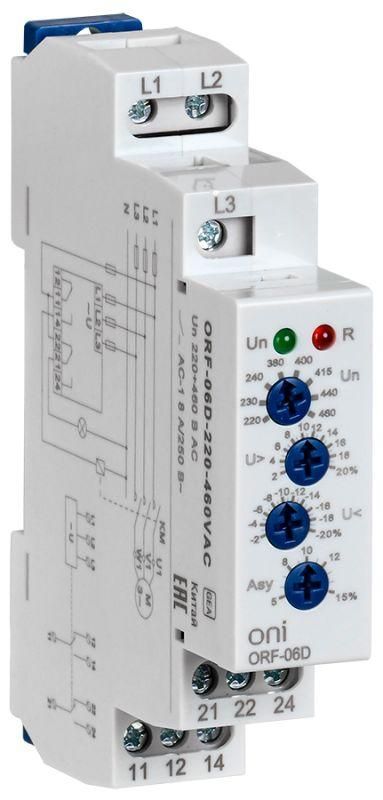

Реле фаз ORF-06D 3ф. 2 конт. 220-460В AC | ORF-06D-220-460VAC ONI IEK

Реле контроля фаз 3-фазное 2 контакта 220-460В AC ONI - устройство для защиты трёхфазных электродвигателей и другого оборудования от аварийных режимов сети: обрыва, перекоса, неверного чередования фаз и выхода напряжения за допустимые пределы. Модель ORF-06D-220-460VAC от бренда ONI обеспечивает надёжную сигнализацию и автоматическое отключение при нарушении параметров сети.

Назначение и область применения

Реле контроля фаз 3-фазное 2 контакта 220-460В AC ONI используется для защиты трёхфазных нагрузок, чувствительных к качеству электроэнергии. Устройство контролирует все основные параметры сети: наличие всех трёх фаз, правильное чередование, равномерность напряжений между фазами и границы допустимых значений напряжения. При выявлении любого нарушения через 2 секунды реле размыкает цепь управления, отключая оборудование до устранения проблемы. Применяется в системах с двигателями насосов, компрессоров, конвейеров, станков, вентиляционных установках и других устройствах, где сбой фаз может вызвать повреждение механизма или опасность для оператора.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальное рабочее напряжение: 220–460 В
• Контролируемые параметры: обрыв фаз, перекос фаз, чередование фаз, минимальное и максимальное напряжение
• Время задержки срабатывания: 2 секунды (защита от кратковременных скачков)
• Выходные контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток контактов: 10 А
• Способ подключения: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле контроля фаз 3-фазное 2 контакта 220-460В AC ONI совместимо со всеми типами трёхфазных сетей в диапазоне 220–460 В. Для подключения используются три входных клеммы L1, L2, L3 - они подсоединяются к фазам сети. Выходные контакты (НО/НЗ) встраиваются в цепь управления катушки контактора или пускателя. Монтаж осуществляется на стандартной DIN-рейке без дополнительных креплений. Подключение проводов - винтовое, требует плотного затягивания, особенно при использовании многожильных проводов - рекомендуется использовать наконечники. Обязательно проверьте соответствие напряжения сети заявленному диапазону 220–460 В; применение вне этого диапазона недопустимо.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, используемых в промышленных системах. Хотя явная сертификация по ГОСТ или IEC не указана в данных, конструкция и функционал реле ориентированы на применение в соответствии с общими нормами для средств защиты электродвигателей. Работает в условиях, исключающих воздействие агрессивных сред - не предназначен для установки во взрывоопасных зонах или на открытом воздухе без корпуса IP65+.

Преимущества

• Комплексный контроль: одновременно отслеживает 5 критических параметров сети - обрыв, перекос, чередование, высокое и низкое напряжение
• Функция задержки 2 с: предотвращает ложные срабатывания при кратковременных колебаниях
• Чёткая индикация состояния: два типа контактов позволяют гибко организовать управление (например, включение сигнала и отключение силовой цепи)
• Монтаж на DIN-рейку: удобен для сборки щитов, совместим с большинством промышленных распределительных шкафов
• Поддержка широкого диапазона напряжений: работает как в 380 В, так и в 400–460 В сетях

Ограничения применения

• Не подходит для однофазных сетей - требуется именно трёхфазное питание
• Не имеет встроенной защиты от перегрузки по току - необходимо использовать дополнительно тепловое реле или автоматический выключатель
• Не рассчитано на работу при температуре ниже -10 C или выше +55 C (не указано, но типично для таких устройств - уточнять в документации производителя)
• Не защищено от попадания воды - требует установки внутри закрытого щита с минимум IP54
• Не применяется в сетях с частотой отличной от 50/60 Гц - не регулируется

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - предотвращает запуск при обрыве одной из фаз, что снижает риск перегрева обмоток
• Контроль чередования фаз на конвейере с сервоприводами - гарантирует правильное направление движения
• Автоматическое отключение вентилятора при просадке напряжения ниже 220 В - сохраняет срок службы электроники управления
• Интеграция в систему управления холодильными установками - исключает запуск при асимметрии фаз, которая вызывает перегрузку компрессора

Практические советы

• Перед первым включением проверьте правильность подключения фаз - если реле сработает при старте, возможно, чередование фаз неверное
• При использовании в сетях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) рекомендуется установить фильтры на входе питания реле
• Для диагностики: если реле не срабатывает при тестировании, проверьте целостность цепи управления и напряжение на входных клеммах
• При замене аналогичного устройства - убедитесь, что новый экземпляр ORF-06D-220-460VAC имеет те же контактные параметры (1НО/1НЗ) и время задержки 2 с
• Не забудьте проставить метки на проводах после подключения - это ускорит обслуживание и ремонт
