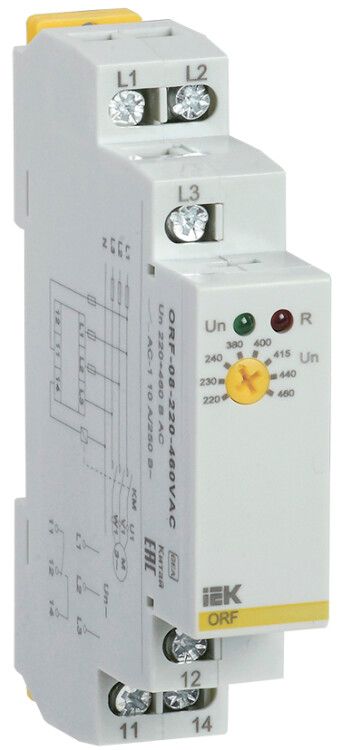

Реле фаз ORF 08 3-фазное 220-460 В AC от бренда ONI (IEK) предназначено для защиты трёхфазных электродвигателей и оборудования от аварийных режимов сети - обрыва, перекоса, переполюсовки и выхода напряжения за допустимые пределы. Артикул orf-08-220-460vac обеспечивает надёжную работу на промышленных объектах без необходимости настройки.

Назначение и область применения

Реле фаз ORF 08 3-фазное 220-460 В AC контролирует качество трёхфазного переменного напряжения и автоматически отключает нагрузку при возникновении опасных условий. Подходит для защиты двигателей насосов, компрессоров, конвейеров, станков и другого оборудования, чувствительного к нарушению фазового баланса. Устройство не требует настройки - все пороги срабатывания заданы заводом.

Технические характеристики

• Номинальное напряжение питания: 220–460 В AC - работает в широком диапазоне сетевых напряжений, включая бытовую и промышленную сеть.
• Номинальный ток контактов: 10 А - способно коммутировать нагрузки до 2,2 кВт при 220 В и до 5,5 кВт при 380 В.
• Задержка срабатывания: 2 секунды - исключает ложные срабатывания при кратковременных скачках напряжения.
• Количество переключающих контактов: 1 нормально замкнутый (НО) контакт - используется для размыкания цепи управления исполнительными устройствами (например, контактором).
• Монтаж: на DIN-рейку 35 мм - совместим со стандартной промышленной шиной.
• Подключение: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2.
• Гарантия: 12 месяцев - соответствует стандартам качества IEK.

Совместимость и монтаж

Реле фаз ORF 08 3-фазное 220-460 В AC подключается параллельно к трём фазам и нулевому проводу. Для работы требуется подача напряжения на входные клеммы L1, L2, L3 и N. Выходной контакт (НО) последовательно встраивается в цепь управления контактора или пускателя. Монтаж осуществляется на стандартную DIN-рейку без дополнительных креплений. Перед установкой убедитесь, что напряжение сети находится в пределах 220–460 В - превышение может вывести устройство из строя.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства защиты электрооборудования. Применяет принципы безопасности IEC 60947-5-1. Конструкция выполнена из самозатухающего пластика, обеспечивающего устойчивость к нагреву и механическим воздействиям. Защита IP20 - подходит для установки внутри щитов, не предназначен для открытых площадок.

Преимущества

• Комплексная защита: одновременно контролирует обрыв, перекос, чередование, высокое и низкое напряжение - заменяет несколько отдельных реле.
• Фиксированные уставки - не нуждается в настройке, снижает риск ошибок при монтаже.
• Стабильная работа при колебаниях напряжения - задержка 2 с исключает ложные срабатывания при кратковременных помехах.
• Простота интеграции - один контакт легко встраивается в существующие схемы управления.

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного напряжения AC.
• Не имеет функции регулировки порогов - нельзя изменить уровень срабатывания по напряжению или времени задержки.
• Не рассчитано на работу вне закрытых распределительных щитов - отсутствует защита от пыли и влаги выше IP20.
• Максимальный ток 10 А - не позволяет напрямую коммутировать мощные двигатели; обязательно использование внешнего контактора.

Примеры использования

• Защита трехфазного насоса в системе водоснабжения - предотвращает перегрузку при обрыве одной фазы.
• Контроль питания конвейера на пищевом производстве - исключает повреждение мотора при перекосе фаз.
• Автоматическое отключение станка при просадке напряжения - защищает ЧПУ-систему от сбоев.
• Щитовая защита вентиляционных установок в промышленных помещениях - обеспечивает безопасность при частых перепадах сети.

Практические советы

• Перед подключением проверьте соответствие напряжения сети заявленному диапазону 220–460 В - применение за пределами этого интервала приведёт к отказу.
• Используйте провода сечением 0,5–2,5 мм2 для подключения - более толстые жилы не войдут в винтовые зажимы.
• При первом запуске убедитесь, что фазы подключены правильно: если реле сработает из-за неверного чередования, просто поменяйте местами любые две фазы.
• Не устанавливайте рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания.
• При длительном хранении сохраняйте изделие в сухом месте - влага может вызвать окисление контактов.
