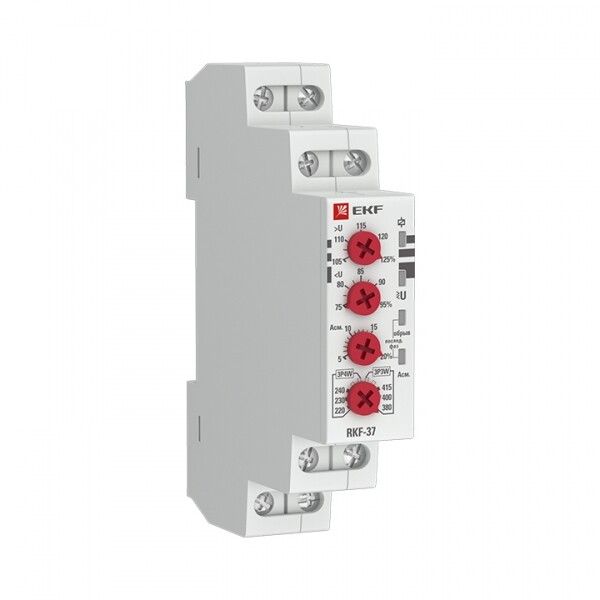

Реле контроля фаз PROxima 380В, 5А EKF rkf-37

Реле контроля фаз PROxima (артикул rkf-37, бренд EKF) - устройство для защиты трёхфазных электрических цепей от аварийных режимов: обрыва фаз, перекоса напряжения, неверного чередования и выхода за пределы допустимых значений. Подходит для установки на DIN-рейку в распределительных щитах промышленного и бытового оборудования.

Назначение и область применения

Реле контроля фаз PROxima обеспечивает автоматическое отключение нагрузки при возникновении опасных условий в трёхфазной сети переменного тока. Устройство применяется там, где важна стабильность питания: насосы, компрессоры, конвейеры, станки, системы вентиляции и другие устройства с трёхфазными двигателями. Особенно актуально использование в местах с нестабильным электроснабжением или частыми перебоями.

Технические характеристики

• Питание: 266–540 В AC - работает в широком диапазоне напряжений, включая снижение до 80% от номинала
• Номинальный ток: 5 А - позволяет управлять нагрузками средней мощности через внешние контакторы
• Тип управления: переменный ток (AC) - совместим с большинством промышленных систем
• Защита по параметрам: обрыв фазы, перекос фаз, чередование фаз, повышенное и пониженное напряжение
• Выдержка времени срабатывания: от 0,5 до 10 секунд - можно настроить под требования конкретной нагрузки
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО) - всего 2 переключающих контакта
• Подключение: винтовые зажимы - надёжное и проверенное решение для проводов до 2,5 мм2
• Способ монтажа: на DIN-рейку 35 мм - стандартный формат для промышленных шкафов

Совместимость и монтаж

Реле контроля фаз PROxima легко устанавливается на любую стандартную DIN-рейку. Для подключения используются три входных клеммы для фаз L1, L2, L3 и одна - для N (если используется четырёхпроводная система). Выходные контакты (НО/НЗ) подключаются к катушке контактора или другому исполнительному устройству. Обязательно соблюдайте полярность при подключении фаз - неверное чередование вызовет срабатывание реле. Монтаж выполняется при отключенном питании. Кабели должны быть зачищены на 8–10 мм, плотно затянуты винтами - слабый контакт может привести к нагреву и отказу.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Хотя явного указания на сертификаты в данных нет, конструкция выполнена в соответствии с типовыми решениями для реле контроля фаз, используемых в Европе и России. Работает в температурном диапазоне, характерном для промышленных помещений - рекомендуется избегать установки рядом с источниками тепла выше +50 C.

Преимущества

• Объединяет несколько функций в одном корпусе: контроль напряжения, чередования и обрыва - экономит место в щите
• Настройка временной задержки от 0,5 до 10 с - исключает ложные срабатывания при кратковременных скачках
• Широкий диапазон рабочего напряжения - устойчиво работает даже при просадках до 266 В
• Простой визуальный индикатор состояния - позволяет оперативно определить причину отключения
• Изготовлено компанией EKF - известный производитель с высокой доступностью запчастей и сервиса

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток (AC)
• Не имеет встроенного силового контакта - требует внешнего контактора для отключения нагрузки более 5 А
• Не защищает от импульсных перенапряжений (грозовые разряды, коммутационные броски) - требуется дополнительная защита ( surge protector )
• Не рассчитано на работу в условиях повышенной влажности без герметизации - не следует устанавливать в сырых помещениях без дополнительной защиты IP
• Не поддерживает управление по RS-485 или другими интерфейсами - только дискретные выходы

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения - предотвращает сгорание двигателя при обрыве одной фазы
• Контроль питания конвейера на пищевом производстве - исключает повреждение механизмов при перекосе фаз
• Автоматическое отключение станка при падении напряжения ниже 300 В - сохраняет точность обработки деталей
• Щитовая защита в малом бизнесе - когда есть риск неквалифицированного подключения к трёхфазной сети

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - если реле срабатывает сразу после включения, возможно, нарушен порядок чередования
• Настройте время задержки срабатывания в зависимости от типа нагрузки: для двигателей - 2–5 с, для освещения - 0,5–1 с
• При использовании в системах с частотными преобразователями - убедитесь, что напряжение на входе реле соответствует заявленному диапазону 266–540 В
• Не закручивайте винты слишком сильно - это может повредить пластиковую основу клеммника
• Регулярно проверяйте состояние контактов и чистоту клемм - окисление может привести к ложному срабатыванию
• Артикул rkf-37 - единственный вариант в серии EKF с такими параметрами; аналоги других брендов могут иметь другой диапазон или количество контактов
