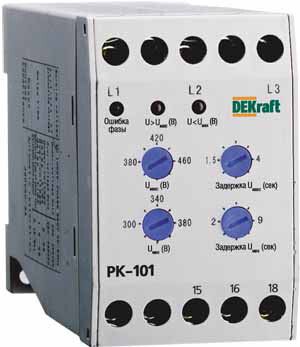

Реле контроля фаз DEKraft РК-101 - устройство для защиты трёхфазного оборудования от аварийных режимов сети: обрыва фаз, перекоса, перенапряжения и неверного чередования. Применяется в системах АВР, на станках, насосах и других объектах с чувствительной нагрузкой.

Назначение и область применения

Реле контроля фаз DEKraft РК-101 контролирует качество трёхфазного переменного напряжения и управляет внешними коммутационными устройствами - например, магнитными пускателями или контакторами. Когда параметры сети выходят за допустимые границы, реле меняет состояние своих контактов, что позволяет отключить оборудование до повреждения.

Подходит для использования в промышленности: на конвейерах, компрессорах, насосах, вентиляционных установках, а также в системах автоматического ввода резерва (АВР). Может применяться в условиях жилых и административных зданий, где важна надёжная работа трёхфазных потребителей.

Технические характеристики

• Номинальное напряжение питания: 400 В (переменный ток)
• Диапазон рабочего напряжения: 300–460 В
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 1 группа (15-16 / 15-18)
• Время задержки срабатывания: 1,5–9 секунд (регулируемое внутренне, пользователь не настраивает)
• Мощность потерь: 3 Вт
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не герметичное исполнение
• Тип подключения: винтовые зажимы для проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, устойчиво к повышенной влажности
• Соответствие нормам: ТР ТС 004/2011 (безопасность низковольтного оборудования)

Совместимость и монтаж

Реле контроля фаз DEKraft РК-101 устанавливается на стандартную DIN-рейку. Подключение осуществляется через винтовые клеммы: три входа L1, L2, L3 - для фаз, один N - для нулевого провода. Никаких дополнительных источников питания не требуется - питание берётся прямо из контролируемой сети.

Выходные контакты: одна группа с нормально закрытым (15-16) и нормально открытым (15-18) контактами. При штатной работе замкнут цепь 15-18 - она используется для включения нагрузки. При аварии - размыкается 15-18 и замыкается 15-16, что можно использовать для сигнализации или отключения.

Не требует программирования. Настройка параметров срабатывания (Umin/Umax, время задержки) выполнена заводом и недоступна пользователю.

Безопасность и стандарты

Реле контроля фаз DEKraft РК-101 соответствует требованиям ТР ТС 004/2011 - регламенту безопасности низковольтного оборудования Евразийского экономического союза. Это гарантирует соответствие основным нормам электробезопасности, термической стойкости и механической прочности.

Из-за степени защиты IP20 реле нельзя устанавливать во влажных, запылённых или открытых помещениях - только внутри щитов или корпусов с достаточной степенью защиты.

Преимущества

• Объединяет четыре функции в одном устройстве: контроль обрыва, перекоса, чередования и предельных значений напряжения
• Автоматически определяет причину срабатывания - индикация горит на лицевой панели (обрыв, перенапряжение, перекос, обратное чередование)
• Нет необходимости в дополнительном питании - работает от контролируемой сети
• Установка на DIN-рейку и винтовые клеммы обеспечивают простую интеграцию в существующие распределительные щиты
• Задержка срабатывания 1,5–9 с исключает ложные срабатывания при кратковременных скачках напряжения

Ограничения применения

• Не предназначен для работы при напряжении ниже 300 В или выше 460 В - возможны отказы или повреждение
• IP20 не обеспечивает защиту от воды, брызг и пыли - требует установки в закрытый щит
• Нет возможности настроить пороги срабатывания - значения Umin и Umax фиксированы
• Не имеет ручного сброса; после восстановления нормальных условий реле возвращается в работу автоматически
• Не поддерживает управление по протоколам связи (Modbus, CAN и др.) - только дискретные контакты

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - отключает питание при обрыве одной фазы, чтобы избежать перегрева
• Система АВР в больнице - реле контролирует основную сеть и передаёт сигнал на пуск генератора при перебоях
• Конвейер на пищевом производстве - предотвращает повреждение редукторов при обратном чередовании фаз
• Электрощит в офисном здании - сигнализация о перенапряжении через внешний индикатор

Практические советы

• Проверьте посадочный диаметр проводов - винтовые клеммы рассчитаны на медные жилы сечением до 2,5 мм2
• При подключении соблюдайте цветовую маркировку фаз: L1 - коричневый, L2 - чёрный, L3 - серый, N - синий
• Не используйте реле в качестве самостоятельного выключающего устройства - всегда подключайте его к контактору или пускателю
• Если реле часто срабатывает, проверьте качество сети: возможно, проблема в плохом контакте, старом кабеле или несбалансированной нагрузке
• При замене аналога - убедитесь, что новый прибор имеет те же параметры: 400 В, 5 А, DIN-монтаж, IP20
