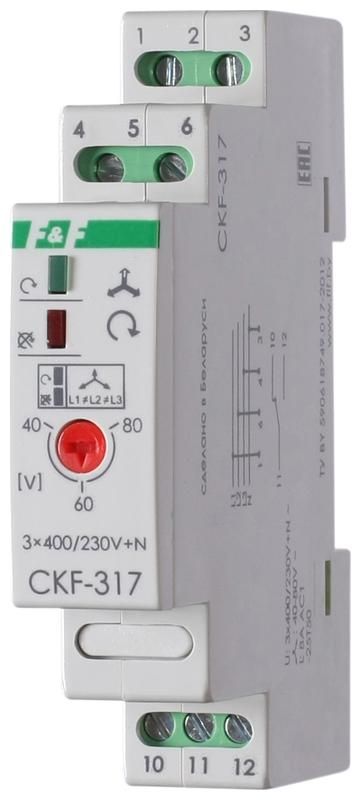

Реле контроля наличия и чередования фаз CKF-317 (монтаж на DIN-рейке 35мм; регулировка порога отключения; 3х400/230+N 8А 1P IP20) F&F EA04.002.006 Евроавтоматика

Реле контроля наличия и чередования фаз CKF-317 от Евроавтоматика предназначено для защиты трёхфазных нагрузок - особенно электродвигателей - от аварийных режимов в сети 400/230 В с нулевым проводом. Устройство монтируется на DIN-рейку, имеет компактную форму и обеспечивает надёжное отключение при сбоях, автоматически возобновляя работу после восстановления параметров сети.

Назначение и область применения

Реле контроля наличия и чередования фаз CKF-317 защищает оборудование от следующих опасных состояний:

• обрыва одной или нескольких фаз;
• асимметрии напряжений между фазами (более 40–80%);
• понижения напряжения ниже 150 В;
• повышения напряжения выше 280 В;
• неверного порядка чередования фаз (например, при неправильном подключении);
• обрыва нулевого провода.

Подходит для установки в распределительных щитах промышленных объектов: станков, насосов, конвейеров, систем вентиляции, где важно исключить выход двигателя из строя из-за перекоса фаз или потери напряжения.

Технические характеристики

• Напряжение питания: 3×400/230 В переменного тока (AC) с нулевым проводом (N).
• Коммутируемый ток: до 8 А - позволяет напрямую управлять контактными катушками малых контакторов.
• Тип контакта: один комбинированный контакт НО/НЗ (нормально открытый/нормально закрытый).
• Ток катушки: максимальный 2 А - не требует внешних реле усиления при управлении слабыми нагрузками.
• Время задержки отключения: 3–5 секунд - исключает ложные срабатывания при кратковременных просадках напряжения.
• Асимметрия фаз: порог срабатывания - 40–80%, что соответствует реальным условиям перекоса в промышленных сетях.
• Индикация: светодиодная - показывает состояние сети и активацию защиты.
• Монтаж: на DIN-рейку 35 мм, занимает 1 модуль.
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначена для влаги или пыли вне шкафа.
• Температурный диапазон: от –25 C до +50 C - работает в неотапливаемых помещениях и холодных цехах.
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью.
• Нормативный документ: ТУ BY 590618749.027-2017 - сертифицировано по белорусским требованиям.

Совместимость и монтаж

Реле контроля наличия и чередования фаз CKF-317 совместимо со всеми стандартными DIN-рейками 35 мм. Подключение осуществляется через клеммы L1/L2/L3/N - входы питания, и два вывода контакта (НО/НЗ) - для управления контактором или другим устройством.

Не требуется внешнее питание - устройство получает энергию прямо от контролируемой сети. Контакт НО/НЗ можно использовать как для размыкания цепи управления (при аварии), так и для сигнализации - в зависимости от схемы.

При монтаже соблюдайте минимальный зазор 10 мм вокруг устройства для теплоотвода. Не допускается установка рядом с источниками тепла или вибраций.

Безопасность и стандарты

Реле контроля наличия и чередования фаз CKF-317 соответствует требованиям ТУ BY 590618749.027-2017 и реализует принцип TrueRMS - точное измерение действующего значения напряжения даже при наличии гармоник. Это гарантирует корректную работу в условиях неидеальной сети.

Защита IP20 ограничивает использование внутри электрощитов - устройство нельзя применять во влажных, запылённых или наружных условиях без дополнительной защиты корпуса.

Преимущества

• Автоматическое восстановление работы после устранения аварии - не требует ручного сброса.
• Контроль обрыва нулевого провода - важная функция, которую часто игнорируют другие аналогичные устройства.
• Широкий диапазон регулировки асимметрии (40–80%) - адаптировано под реальные условия промышленных сетей.
• Высокая чувствительность к понижению напряжения (до 150 В) - предотвращает перегрев двигателей при недостатке энергии.
• Компактный размер (1 модуль) - экономит место в щите.

Ограничения применения

• Не предназначен для постоянного подключения к сети с частотой ниже 45 Гц или выше 65 Гц - указано только для 50 Гц.
• Не работает при отсутствии нулевого провода - требует обязательного подключения N.
• Не защищает от коротких замыканий или перегрузок по току - используется только как средство контроля качества напряжения.
• IP20 не обеспечивает защиту от брызг воды - нельзя устанавливать в сырых местах без герметизации шкафа.
• Максимальный коммутируемый ток 8 А - не подходит для прямого управления мощными двигателями (>5,5 кВт), требует промежуточного контактора.

Примеры использования

• Щит управления насосной станцией - предотвращает запуск насоса при перекосе фаз, который вызывает перегрев двигателя.
• Производственный конвейер - отключает линию при обрыве фазы, чтобы избежать механических повреждений из-за неравномерной работы моторов.
• Цех с ЧПУ оборудованием - защищает дорогостоящие станки от скачков напряжения и неверного чередования фаз после ремонта или переоборудования.
• Жилые дома с трёхфазным вводом - применяется для защиты лифтов, котельных, систем отопления.

Практические советы

• Проверьте перед установкой наличие нулевого провода - без него реле не будет работать, даже если все фазы есть.
• При подключении используйте кабели с сечением не менее 1,5 мм2 для силовой группы и 0,75 мм2 для контактов - соответственно стандартам.
• Если двигатель имеет высокий пусковой ток - выбирайте контактор с запасом по току (не менее 125% от номинала), поскольку реле CKF-317 сам по себе не рассчитан на большие нагрузки.
• При первом запуске проверьте индикацию: горящий LED = сеть в норме, мигающий или погашенный - сигнал аварии.
• Для удобства обслуживания рекомендуется параллельно установить кнопку ручного сброса - хоть реле само восстанавливается, иногда нужен явный сигнал оператору.
