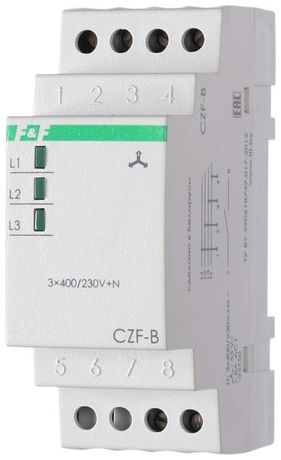

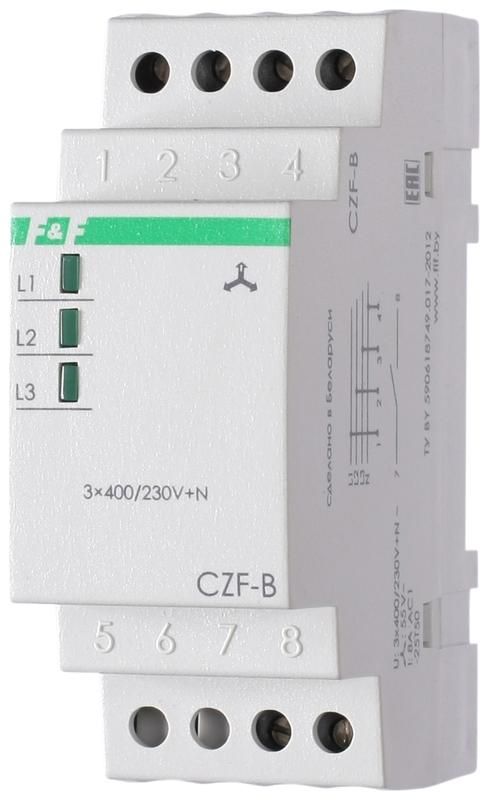

Реле контроля фаз CZF-B (3х400/230+N 8А 1перекл. IP20 монтаж на DIN-рейке) F&F EA04.001.002 Евроавтоматика

Реле контроля фаз Евроавтоматика ea04.001.002 предназначено для защиты трёхфазных электродвигателей и оборудования от аварийных режимов в сети 400/230 В с нулевым проводником. Устройство монтируется на DIN-рейку, имеет световую индикацию и работает в широком диапазоне температур.

Назначение и область применения

Реле контроля фаз Евроавтоматика ea04.001.002 защищает оборудование от следующих опасных состояний:

• полного отсутствия одной или нескольких фаз;
• значительной асимметрии напряжений между фазами;
• обнуления или обрыва нулевого провода (N).

Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим оборудованием, работающим от трёхфазной сети 400/230 В с глухозаземлённой нейтралью. Применяется там, где внезапная потеря фазы или перекос напряжения могут вызвать повреждение двигателя или остановку производства.

Технические характеристики

• Напряжение питания: 3×400 / 230 В переменного тока (AC), с подключением нулевого провода N;
• Номинальный ток контактной группы: 8 А;
• Тип контакта: один нормально открытый (1NO);
• Время срабатывания: 3–5 секунд после возникновения аварии - позволяет исключить ложные срабатывания при кратковременных скачках;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не обеспечивает защиту от воды или пыли;
• Способ монтажа: на DIN-рейку типа TS35, занимает 2 модуля;
• Индикация: светодиодная - показывает наличие напряжения и состояние выхода;
• Диапазон рабочих температур: от –25 C до +50 C;
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, в закрытых помещениях;
• Нормативный документ: ТУ BY 590618749.027-2017.

Совместимость и монтаж

Реле контроля фаз Евроавтоматика ea04.001.002 совместимо со всеми типами DIN-реек стандарта EN 60715. Для подключения используются клеммы на передней панели - три входа L1/L2/L3, один N, два выхода (коммутирующий контакт NO и общий). Подключите реле последовательно с контактором или пускателем, который управляет нагрузкой. Выходной контакт 8 А способен коммутировать катушку контактора, но **не предназначен** для прямой коммутации мощных двигателей. Максимальная площадь жилы - 2,5 мм2 (по рекомендациям производителя).

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Отсутствие сертификатов CE или UL указывает на то, что продукт ориентирован на рынки стран СНГ. Наличие IP20 требует установки внутри распределительного шкафа, защищенного от внешних воздействий. Не допускается использование во взрывоопасных зонах или местах с постоянным попаданием жидкости.

Преимущества

• Автоматическое восстановление - после устранения аварии устройство само возвращает питание, без необходимости ручного сброса;
• Защита от обрыва нуля - важная функция, которую часто игнорируют другие аналогичные устройства;
• Чёткая индикация - легко определить, находится ли система в рабочем состоянии;
• Высокая надёжность механических контактов - рассчитана на долгий срок службы при частых срабатываниях;
• Экономия места - всего 2 модуля на DIN-рейке.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц;
• Запрещена установка вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для прямого управления нагрузкой выше 8 А - требуется использовать через контактор;
• Не контролирует частоту сети - только величину и баланс напряжений;
• Не рекомендуется применять в условиях постоянных колебаний напряжения ниже 180 В или выше 450 В - возможны ложные срабатывания.

Примеры использования

• Щит управления насосной станцией - предотвращает перегрев двигателя при потере фазы;
• Производственный конвейер - снижает риск поломки редуктора при перекосе напряжения;
• Оборудование пищевой промышленности - защищает миксеры и смесители от отказа при проблемах в сети;
• HVAC системы - обеспечивает безопасную работу вентиляторов и компрессоров.

Практические советы

• Проверьте правильность подключения нулевого провода - неверное подсоединение N приведёт к некорректной работе;
• Убедитесь, что нагрузка на выходной контакт не превышает 8 А - используйте промежуточный контактор для двигателей мощностью более 1,5 кВт;
• При первом запуске проверьте индикацию: горящий LED = напряжение в норме; гаснет - произошло срабатывание;
• Если реле постоянно срабатывает, проверьте баланс напряжений между фазами - возможно, есть плохой контакт в распределительном щите;
• Для удобства обслуживания выбирайте место рядом с основными силовыми элементами - так проще диагностировать причину отключения.
