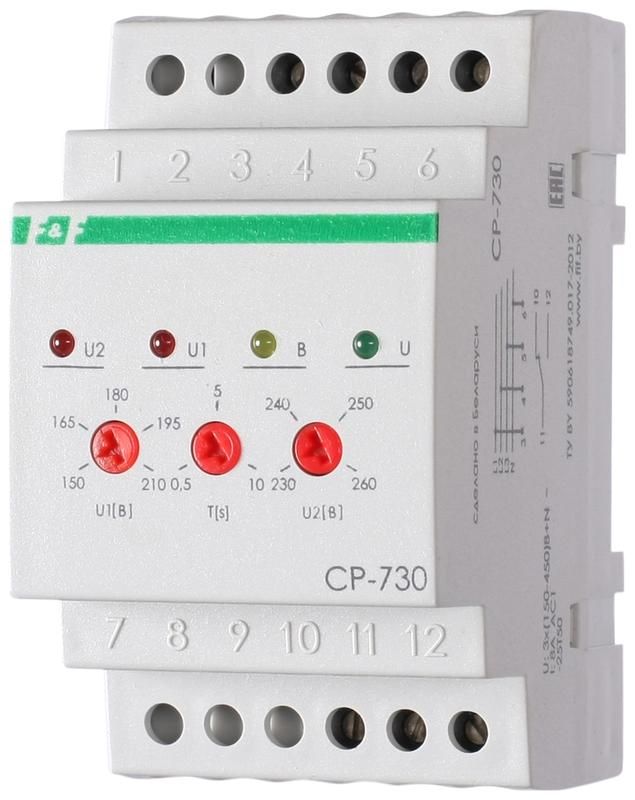

Реле напряжения CP-730 (DIN-рейка 3х400/230 + N 8А IP20) F&F EA04.009.004 Евроавтоматика

Реле контроля напряжения трехфазное 3х400/230+N 8А 1NO/NC IP20 от бренда Евроавтоматика предназначено для защиты трёхфазных электросистем от аварийных колебаний напряжения и обрыва нуля. Артикул ea04.009.004 обеспечивает надёжную работу в условиях нестабильной сети, особенно там, где важна бесперебойная работа оборудования.

Назначение и область применения

Реле контроля напряжения трехфазное 3х400/230+N 8А 1NO/NC IP20 используется для постоянного мониторинга напряжения в трёхфазной сети с нулевым проводником. Оно отключает нагрузку при выходе напряжения за допустимые границы - ниже 150–210 В или выше 230–260 В - а также при обрыве нуля. Защита активируется через механический контакт, который размыкает цепь. После нормализации параметров сети устройство включает нагрузку автоматически. Подходит для установки в распределительных щитах объектов с чувствительным оборудованием: насосы, компрессоры, системы вентиляции, станки, освещение, бытовая техника.

Технические характеристики

• Тип устройства: реле напряжения, трёхфазное
• Напряжение питания: 400 В переменного тока (AC), с возможностью работы при наличии N-проводника
• Коммутируемый ток: 8 А (макс.)
• Диапазон контроля:
  • Понижение: 150–210 В
  • Повышение: 230–260 В
• Тип контакта: один переключающий - НО/НЗ (нормально открытый / нормально закрытый)
• Минимальная задержка срабатывания: 0,1 секунды
• Индикация: светодиодная (состояние сети и сработавшее реле)
• Степень защиты: IP20 - противостояние пальцам и крупному мусору, не защищён от воды
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: занимает 3 модуля DIN
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом, без воздействия агрессивных сред
• Соответствие стандартам: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения трехфазное 3х400/230+N 8А 1NO/NC IP20 совместимо со всеми типами DIN-реек, соответствующими IEC 60715. Монтаж выполняется на шину в щите без необходимости дополнительных креплений. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения используются три фазы L1, L2, L3 и ноль N. Обязательно соблюдать полярность при подводе нулевого провода - он необходим для корректной работы функции контроля обрыва. Отключающая нагрузка подсоединяется к коммутирующим контактам NO/NC. Перед первым запуском проверьте положение регуляторов верхнего и нижнего порогов - они доступны на лицевой панели и позволяют настроить предельные значения в рамках указанных диапазонов.

Безопасность и стандарты

Реле выполнено в соответствии с требованиями ТУ BY 590618749.027-2017. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - поэтому применение возможно только внутри закрытых щитов. Применение вне помещения или во влажных зонах недопустимо. Автоматический режим возврата после сбоя снижает риск человеческой ошибки, однако требует наличия гарантированного источника питания для самой защиты. Работа при температурах ниже –25 C или выше +50 C может вызвать отказ или изменение точности срабатывания.

Преимущества

• Автоматическое возобновление работы после нормализации напряжения - не требуется ручное включение
• Настройка порогов через поворотные потенциометры - гибкая адаптация под конкретную сеть
• Обнаружение обрыва нулевого провода - критическая функция для безопасности оборудования
• Циклическая защита: при более чем 10 скачках за минуту - принудительное отключение на 10 мин, чтобы избежать перегрева и износа
• Яркая световая индикация позволяет оперативно определить причину отключения
• Компактный формат - всего 3 модуля DIN, экономия места в щите

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли, химических паров - IP20 не обеспечивает герметичность
• Максимальный ток нагрузки - 8 А; нельзя использовать для мощных нагревателей (>1,8 кВт при 230 В) или двигателей >2,2 кВт без контактора
• Не работает без подключения нулевого провода - даже если все три фазы есть
• Чувствителен к импульсным помехам - рекомендовано использование входных фильтров при работе рядом с частотными преобразователями
• Не имеет временной задержки включения больше 0,1 с - не подходит для систем, требующих выдержки перед включением

Примеры использования

• Щитовое оборудование на производстве: защита ЧПУ-станков от просадок напряжения при старте больших двигателей
• Жилые дома и офисы: предохранение холодильников, кондиционеров, серверов от перенапряжения при авариях ЛЭП
• Теплицы и тепловые пункты: обеспечение стабильной работы насосов и контроллеров микроклимата
• Подъёмники и эскалаторы: предотвращение внезапного отключения при обрыве нуля

Практические советы

• Перед установкой обязательно замерьте реальное напряжение в вашей сети - настройки должны находиться между минимальным и максимальным значением, которое реально наблюдается
• Если в сети часто происходят краткосрочные просадки (<1 сек), увеличьте верхний порог до 260 В, чтобы избежать ложных срабатываний
• Проверяйте целостность нулевой шины - плохой контакт на ней может спровоцировать ложное срабатывание “обрыва”
• Не используйте реле в качестве основного автомата - оно не защищает от КЗ и перегруза, только от напряжения
• При длительном простоеПри длительном простое (более месяца) рекомендуется периодически включать питание, чтобы сохранить работоспособность внутренней электроники
