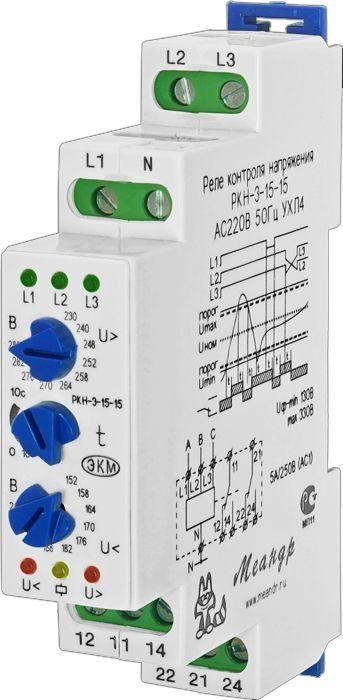

Реле контроля напряжения 3ф РКН-3-15-15 УХЛ4 AC 230В/AC 400В 4-х проводная схема включения задержка срабатывания 0.1...10с ток контактов исполнит. 8А 2п Меандр A8302-16933945

Реле контроля напряжения 3-фазное РКН-3-15-15 УХЛ4 от бренда Меандр предназначено для защиты трёхфазных электрических цепей от аварийных отклонений напряжения - как повышенных, так и заниженных. Модель работает в сетях с четырёхпроводной схемой, имеет настраиваемую задержку срабатывания и рассчитана на управление нагрузкой до 8 А. Подходит для промышленного оборудования, систем автоматизации и распределительных щитов.

Назначение и область применения

Реле контроля напряжения 3-фазное РКН-3-15-15 УХЛ4 защищает оборудование от повреждений, вызванных нештатными режимами сети: просадками, перегрузками или потерей фазы. Контролирует напряжение на всех трёх фазах одновременно и отключает нагрузку при выходе за установленные пределы. Применяется в системах с трёхфазным питанием: насосах, компрессорах, конвейерах, станках, HVAC-системах и других устройствах, чувствительных к качеству электроэнергии.

Технические характеристики

• Род тока: переменный (AC) - как для питания, так и для контролируемой цепи
• Номинальное напряжение питания цепи управления: 230–400 В AC / 24 В DC (возможно питание от обоих типов)
• Пороги срабатывания:
  • Нижний порог: 166 В - при снижении ниже этого значения реле отключает нагрузку
  • Верхний порог: 295 В - при превышении реле реагирует на перенапряжение
• Диапазоны измерения:
  • Фазное напряжение: 166–220 В (нормальный режим)
  • Фазное напряжение: 240–295 В (зона перенапряжения)
• Задержка срабатывания: регулируемая от 0,1 до 10 секунд - позволяет исключить ложные срабатывания при кратковременных скачках
• Контакты исполнительного реле: 2 штуки, максимальный коммутируемый ток - 8 А
• Степень защиты: УХЛ4 - устойчиво к влаге, температурным колебаниям и пыли в условиях умеренного климата
• Схема включения: 4-проводная - требует подключения нулевого провода

Совместимость и монтаж

Реле контроля напряжения 3-фазное РКН-3-15-15 УХЛ4 совместимо с любыми трёхфазными сетями 400 В (L1-L2-L3-N). Для установки требуется подключение трёх фаз, нуля и двух проводов для управления внешней нагрузкой через контактную группу. Напряжение питания можно подавать как с одной из фаз (230 В), так и между фазами (400 В). Также возможно использование постоянного тока 24 В - удобно при работе с PLC или слаботочными системами. Клеммы надёжно зажимают провода сечением до 2,5 мм2. Монтаж осуществляется на DIN-рейку 35 мм.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам защиты электрических сетей в условиях промышленного применения. Класс защиты УХЛ4 обеспечивает работу при температурах от −40 C до +40 C и относительной влажности до 95 % без конденсации. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления и сигнализации.

Преимущества

• Поддержка двойного типа питания - AC 230/400 В и DC 24 В - гибкость в проектировании
• Настройка задержки от 0,1 до 10 с - минимизирует ложные отключения при кратковременных помехах
• Контроль как трёхфазного, так и однофазного понижения напряжения - универсальность в диагностике
• Высокая коммутационная способность контактов (8 А) - возможность прямого управления катушками контакторов или маломощными двигателями
• Чёткая индикация состояния (по умолчанию) - легко определить, находится ли реле в рабочем состоянии

Ограничения применения

• Не предназначен для работы в сетях с частотой выше 60 Гц - только 50 Гц
• Требуется обязательное подключение нулевого провода - несовместимо с 3-проводными системами без N
• Контакты не имеют нормально замкнутых (НЗ) положений - только нормально разомкнутые (НО); для функции “замыкания” при аварии потребуется внешнее реле
• Не обеспечивает защиту от импульсных перенапряжений - рекомендуется использовать вместе с УЗИП
• Не подходит для высоковольтных систем свыше 400 В

Примеры использования

• Защита трехфазного насоса в системе водоснабжения - отключает при падении напряжения ниже 166 В
• Автоматическое отключение конвейера при потере фазы - предотвращает перегрев двигателей
• Управление освещением в производственном цехе - реле отключает свет при перенапряжении >295 В
• Интеграция в щит управления станком с ЧПУ - обеспечивает безопасное отключение при сбоях в сети

Практические советы

• При использовании в сетях с нестабильным напряжением выставите задержку срабатывания не менее 2–3 секунд - это снизит количество ложных отключений
• Обязательно проверьте наличие нулевого провода перед подключением - без него реле не будет работать
• Для управления мощной нагрузкой (>8 А) используйте реле как сигнал для запуска контактора, а не прямое включение
• При питании от 24 В DC убедитесь, что источник стабилен - скачки могут влиять на точность срабатывания
• Проверяйте правильность подключения фаз L1/L2/L3/N - неверная последовательность не влияет на работу, но усложняет диагностику
• Реле РКН-3-15-15 УХЛ4 от Меандр не требует обслуживания - при отказе заменяйте полностью
