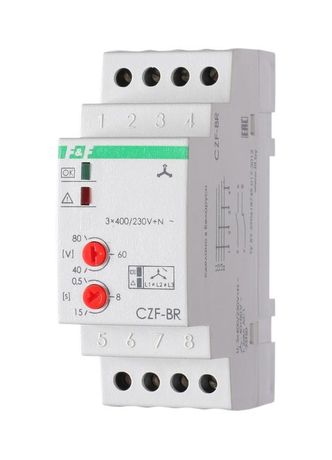

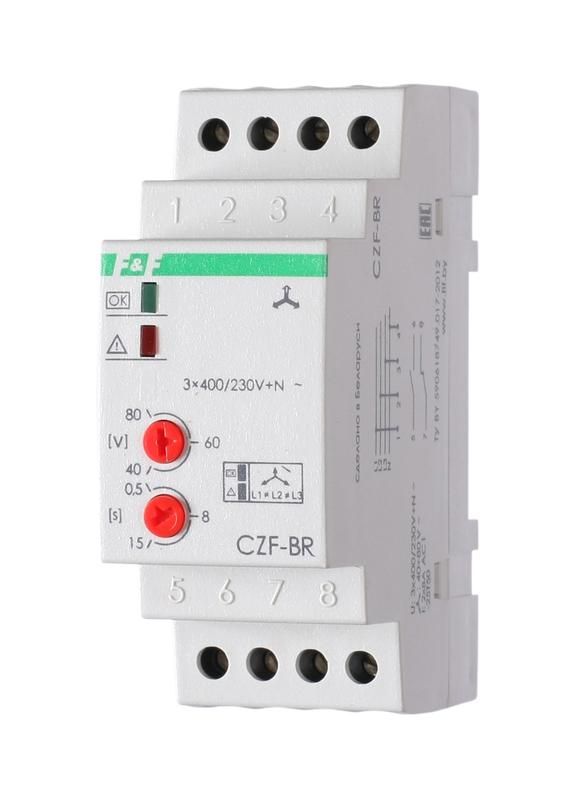

Реле контроля фаз CZF-BR (3х400/230+N 8А 1перекл. IP20 монтаж на DIN-рейке) F&F EA04.001.003 Евроавтоматика

Реле контроля фаз Евроавтоматика ea04.001.003 предназначено для защиты трёхфазных электродвигателей и оборудования от аварийных режимов сети - обрыва фаз, асимметрии напряжения и потери нуля. Устройство монтируется на DIN-рейку и обеспечивает автоматическое отключение при сбоях с последующим возобновлением работы после восстановления параметров сети.

Назначение и область применения

Реле контроля фаз Евроавтоматика ea04.001.003 защищает оборудование от повреждений, вызванных нештатными состояниями трёхфазной сети. Подходит для использования в системах управления двигателями насосов, компрессоров, конвейеров, станков и других устройств, работающих от сети 400/230 В с нулевым проводником.

Технические характеристики

• Напряжение питания: 400 В между фазами / 230 В между фазой и нулём - работает в сети TN-S/TN-C-S
• Номинальный ток контактов: 8 А - способно коммутировать нагрузку до 1800 Вт при cosφ=1
• Тип контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ)
• Время задержки отключения: регулируется от 0,5 до 5 секунд - позволяет исключить ложные срабатывания при кратковременных скачках
• Защита от: обрыва любой фазы, асимметрии напряжения более порогового значения, обрыва нулевого провода
• Индикация: светодиодная - показывает наличие питания и состояние выходных контактов
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Количество модулей DIN: 2 - занимает 36 мм ширины
• Рабочий температурный диапазон: от –25 C до +50 C - подходит для помещений с контролируемым микроклиматом
• Род тока: переменный (AC)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз Евроавтоматика ea04.001.003 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются зажимы на передней панели: L1, L2, L3, N - соответствуют трёхфазному входу с нулём. Выходные контакты (НО и НЗ) подключаются последовательно в цепь катушки контактора управления двигателем. Монтаж требует отключения питания и соблюдения правил электробезопасности.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Класс защиты IP20 допускает применение только внутри распределительных щитов, где исключён контакт с токоведущими частями и попадание жидкости. Не предназначен для установки вне помещения или во взрывоопасных средах.

Преимущества

• Автоматическое восстановление работы после устранения аварии - не требуется ручное включение
• Настройка времени задержки - снижает риск ложных отключений при кратковременных колебаниях сети
• Объединение трёх функций защиты в одном устройстве - экономия места и стоимости
• Чёткая световая индикация - позволяет оперативно определить причину отключения
• Высокая надёжность механических контактов - рассчитано на длительную работу при номинальном токе 8 А

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• Не защищает от перегрузки по току или перегрева двигателя - требует совместного использования с тепловыми реле
• IP20 не обеспечивает защиту от влаги - запрещена установка в сырых, пыльных или наружных условиях
• Не рекомендовано использовать в сетях с высоким уровнем гармоник (>10%) - возможны некорректные срабатывания
• Не имеет функции защиты от перенапряжения - при грозовых импульсах необходимы дополнительные устройства

Примеры использования

• Щит управления насосной станцией - предотвращает сухой ход насоса при обрыве фазы
• Конвейерная линия на пищевом производстве - защищает двигатель от перекоса напряжения при плохом контакте в распределительном щите
• Вентиляционный комплекс в административном здании - отключает вентилятор при потере нуля, чтобы избежать перегрева обмоток
• Электрощит холодильного цеха - обеспечивает безопасное отключение компрессора при асимметрии фаз

Практические советы

• Проверьте соответствие напряжения питания - устройство не работает при напряжении ниже 180 В на фазе
• При настройке времени задержки начинайте с 2–3 секунд - этого достаточно для большинства промышленных объектов
• Подключайте выходные контакты через контактор, а не напрямую к двигателю - максимальный ток нагрузки ограничен 8 А
• Убедитесь, что нулевой провод надёжно соединён - потеря нуля часто становится причиной отказа оборудования
• При первом запуске проверьте индикацию: горящий LED = сеть в норме; погашенный = есть сбой
• Не используйте реле в качестве основного рубильника - оно служит только для защиты, а не для частого включения/выключения
