Реле напряжения трехфазное РНПП-314 одномодульное АВП - 3425600314 НовАтек-Электро

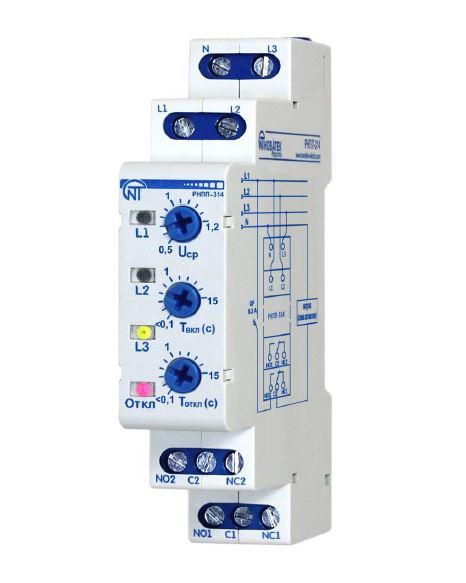

Реле напряжения трехфазное одномодульное РНПП-314 от НовАтек-Электро обеспечивает защиту трёхфазного оборудования от перегрузок и просадок напряжения. Устройство устанавливается на DIN-рейку и подходит для автоматизации систем управления в промышленной и коммерческой электроэнергетике.

Назначение и область применения

Реле напряжения трехфазное одномодульное РНПП-314 контролирует уровень напряжения в трёхфазной сети и отключает нагрузку при выходе за допустимые пределы. Это предотвращает повреждение оборудования из-за перенапряжения или провала напряжения. Применяется в системах с двигателями, насосами, компрессорами, конвейерами и другим промышленным оборудованием, чувствительным к колебаниям напряжения.

Технические характеристики

• Тип: реле напряжения, трёхфазное
• Напряжение питания: 380 В переменного тока (AC)
• Диапазон контроля: 316–456 В - пороги срабатывания установлены заводом
• Коммутируемый ток: 6 А - способно отключать нагрузку до этой величины
• Количество контактов: 2 (нормально замкнутый и нормально разомкнутый)
• Время задержки срабатывания: 0,2 секунды - исключает ложные срабатывания при кратковременных скачках
• Количество модулей DIN: 1 - компактный формат для плотной установки
• Индикация: есть светодиодные индикаторы состояния сети и срабатывания
• Номинальная мощность: 0,05 кВА - минимальное энергопотребление устройства
• Степень защиты: IP40 / IP20 - защита от доступа пальцами и твёрдых частиц >1 мм, но не от воды
• Климатическое исполнение: УХЛ3.1 - работает в условиях повышенной влажности и низких температур
• Диапазон рабочих температур: от –35 C до +55 C - подходит для холодных цехов и открытых щитовых

Совместимость и монтаж

Реле напряжения РНПП-314 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - входные фазы L1, L2, L3 и ноль N подключаются к соответствующим клеммам. Выходные контакты подсоединяются к катушке контактора или магнитному пускателю, который управляет нагрузкой. Учитывайте, что устройство не имеет собственной силовой коммутации - оно лишь управляет внешним контактным аппаратом. Для работы требуется наличие нулевого провода.

Безопасность и стандарты

Реле напряжения РНПП-314 соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.2. Конструкция выполнена с учётом требований безопасности для электрощитового оборудования. Отсутствие защиты от брызг и пыли (IP40/IP20) делает обязательным использование в закрытых распределительных шкафах.

Преимущества

• Одномодульный дизайн экономит место в щите
• Фиксированный диапазон срабатывания (316–456 В) исключает необходимость настройки
• Задержка 0,2 с снижает количество ложных отключений при кратковременных помехах
• Индикация позволяет оперативно определить причину отключения
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для сетей с постоянным током - работает только с переменным током AC
• Не защищает от перегрузки по току - только по напряжению
• Не имеет функции регулировки порогов - нельзя изменить верхний/нижний предел срабатывания
• IP40/IP20 - запрещён монтаж во влажных местах, на улице или в помещениях с высокой запылённостью без корпуса
• Требуется подключение нулевого провода - не работает в системах TN-C без выделенного PE/N

Примеры использования

• Защита трёхфазного станка с ЧПУ от просадки напряжения при запуске крупного оборудования
• Автоматическое отключение насосной группы при перенапряжении в сети
• Контроль качества питания вентиляционных установок в промышленных цехах
• Обеспечение безопасного режима работы конвейера в пищевой промышленности

Практические советы

• Проверьте соответствие напряжения в вашей сети диапазону 316–456 В перед установкой - если напряжение часто выходит за эти границы, выбирайте другую модель
• Подключайте реле напряжения РНПП-314 через автоматический выключатель - это обеспечит удобство обслуживания и ремонтопригодность
• Убедитесь, что ноль подведён надёжно - плохой контакт может вызвать ложное срабатывание
• При использовании в холодных условиях (ниже –20 C) проверьте работоспособность после длительного простоя - возможна временная медлительность срабатывания
• Не используйте устройство для защиты однофазных нагрузок - оно рассчитано именно на трёхфазные системы
