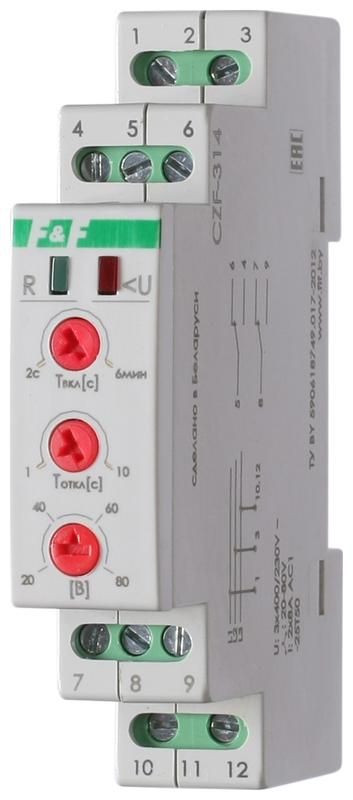

Реле контроля и наличия фаз CZF-314 (монтаж на DIN-рейке 35мм; регулировка порога отключения; 3х400В 50Гц 2А IP20) F&F EA04.004.008 Евроавтоматика

Реле контроля фаз CZF-314 от Евроавтоматика предназначено для защиты трёхфазных электроприёмников - особенно двигателей - от аварийных режимов в сети 3×400 В. Устройство монтируется на DIN-рейку, имеет регулируемые параметры отключения и индикацию состояния, что делает его удобным для промышленных систем автоматизации.

Назначение и область применения

Реле контроля фаз CZF-314 защищает оборудование от следующих аварийных ситуаций:

• Обрыв одной или нескольких фаз;
• Асимметрия напряжений между фазами (разница более допустимой);
• Понижение напряжения ниже 320 В;
• Повышение напряжения выше 480 В.

Подходит для установки в щитах управления насосами, компрессорами, конвейерами, станками и другим оборудованием, чувствительным к качеству трёхфазного питания. Работает в цепях с переменным током 50 Гц, напряжением 3×400 В.

Технические характеристики

• Напряжение питания: 3×400 В AC, 50 Гц
• Коммутируемый ток: 8 А (на каждый контакт)
• Тип контактов: 2 NO/NC (двухканальный - два переключающих контакта)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей: 1
• Индикация: светодиодная (состояние сети и срабатывание)
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз CZF-314 устанавливается на стандартную DIN-рейку 35 мм. Подключение входных фаз выполняется к клеммам L1, L2, L3, нейтраль не требуется. Выходные контакты 2NO/NC подключаются последовательно в цепь управления контактором или пускателем двигателя. Для правильной работы необходимо соблюдать полярность фаз - устройство не работает при подключении к однофазной сети.

При монтаже учитывайте: - Нельзя использовать в условиях повышенной запылённости или влажности - IP20 не обеспечивает защиту от внешней среды; - Кабели должны иметь достаточное сечение для тока 8 А (минимум 1,5 мм2 медный провод); - Настройка порогов осуществляется потенциометрами на лицевой панели - доступна при открытой крышке.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Имеет внутреннюю изоляцию, исключающую риск возникновения короткого замыкания внутри устройства. Применяется в соответствии с правилами ПУЭ для защиты электродвигателей. Не предназначен для использования во взрывоопасных зонах.

Преимущества

• Регулируемые пороги отключения - можно адаптировать под конкретные условия сети (например, для слабых ЛЭП или с генераторами);
• Автоматическое возвратное включение - после восстановления нормального напряжения реле само возвращает питание, без участия оператора;
• Чёткая световая индикация - позволяет быстро определить причину отключения (обрыв, асимметрия, перенапряжение);
• Компактный формат - занимает всего один модуль на рейке, экономит место в распределительном шкафе;
• Высокая надёжность механических контактов - рассчитано на долгую работу в промышленных условиях.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• Не защищает от перегрузки по току - требует совместного использования с тепловыми реле или автоматическими выключателями;
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на открытом воздухе или в сырых помещениях;
• Не контролирует частоту - только напряжение и баланс фаз;
• Не рекомендуется применять при температурах ниже -25 C или выше +50 C - возможны сбои в работе.

Примеры использования

• Защита асинхронного двигателя насосной станции от обрыва фазы в сельской сети;
• Контроль качества питания вентиляционного оборудования в производственном цеху;
• Автоматическое отключение конвейера при просадке напряжения во время пиковой нагрузки;
• Система безопасности для станков ЧПУ, где даже кратковременная асимметрия вызывает перегрев двигателя.

Практические советы

• Настройте пороги отключения по напряжению (320–480 В) согласно реальным колебаниям в вашей сети - используйте вольтметр для проверки перед настройкой;
• Проверьте симметрию фаз при первом запуске - если одна фаза значительно слабее других, возможно, проблема в подводящем кабеле или трансформаторе;
• При использовании с пускателем - убедитесь, что катушка контактора рассчитана на 400 В, иначе реле не сможет его включить;
• При частых срабатываниях - проверьте качество соединений на клеммах, окисление или плохой контакт могут имитировать обрыв фазы;
• Реле CZF-314 от Евроавтоматика не требует обслуживания, но периодическая проверка индикации и целостности клемм рекомендована каждые 6 месяцев.
