Реле контроля трехфазного напряжения ЕЛ-12 У3 400В 3А 1з+1р IP20 Электротехник ET005072

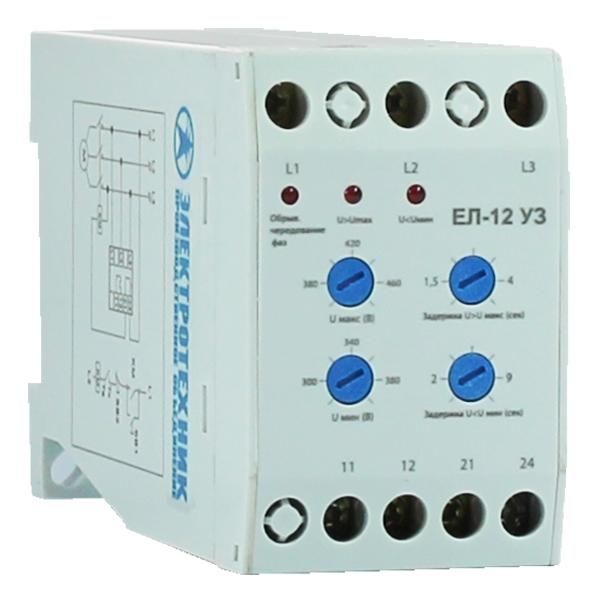

Реле контроля трехфазного напряжения ЕЛ-12 У3 400В 3А 1з+1р IP20 от бренда Электротехник предназначено для защиты оборудования от аварийных режимов в трёхфазной сети: переполюсовки, пропадания фаз, перенапряжения и недонапряжения. Аппарат подходит для установки в щитах управления на объектах с малой и средней мощностью.

Назначение и область применения

Реле контроля трехфазного напряжения ЕЛ-12 У3 400В 3А 1з+1р IP20 следит за состоянием трёх фаз и нулевого провода. При возникновении опасных условий - например, если одна из фаз пропала, напряжение вышло за пределы допустимых значений или поменялась последовательность фаз - реле автоматически отключает нагрузку через внешнее устройство (например, контактор). Это защищает двигатели, насосы, компрессоры и другую чувствительную технику от повреждений.

Устройство применяется в системах автоматизации, на производстве, в ЖКХ, вентиляционных установках, на конвейерах и других местах, где важно сохранить стабильное питание трёхфазного оборудования.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях до 400 В переменного тока)
• Максимальный коммутируемый ток: 3 А (способно управлять нагрузкой до 3 А через свои выходные контакты)
• Количество выходов: 1 нормально замкнутый контакт (1з) + 1 нормально разомкнутый контакт (1р)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли - подходит только для внутренней установки в закрытые шкафы)
• Климатическое исполнение: У3 (работает при температуре от -10C до +40C, в условиях умеренного климата с контролируемой влажностью)

Совместимость и монтаж

Реле контроля трехфазного напряжения ЕЛ-12 У3 400В 3А 1з+1р IP20 монтируется на DIN-рейку шириной 35 мм. Подключение входных фаз (L1, L2, L3) и нуля (N) осуществляется к верхним клеммам. Выходные контакты (1з и 1р) подключаются последовательно в цепь управления контактора или пускателя, который уже управляет основной нагрузкой.

Не требует внешнего питания - работает от сети, которую контролирует. Для правильной работы необходимо соблюдать полярность подключения фаз: если фазы перепутаны, реле сработает и отключит нагрузку.

Безопасность и стандарты

Реле контроля трехфазного напряжения ЕЛ-12 У3 400В 3А 1з+1р IP20 соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) для защиты электродвигателей и другой трёхфазной аппаратуры.

Преимущества

• Простая настройка: не требует регулировки порогов - срабатывает по заводским параметрам, оптимизированным для большинства применений
• Надёжная механическая конструкция: корпус из самозатухающего пластика, клеммы с зажимами под гибкий и жесткий провод
• Чёткая индикация: наличие светодиодов позволяет визуально определить состояние питания и срабатывания
• Высокая отказоустойчивость: нечувствителен к кратковременным скачкам напряжения, что снижает количество ложных срабатываний

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 исключает использование вне электрощита
• Не имеет функции задержки времени срабатывания; реагирует сразу после превышения порога - не подходит для участков с частыми кратковременными просадками напряжения
• Не обеспечивает защиту от перегрузки по току - только по напряжению и чередованию фаз
• Не совместим с однофазными сетями - требуется именно трёхфазное питание с нулём

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения
• Контроль питания вентиляторов на промышленном конвейере
• Обеспечение безопасного запуска холодильного компрессора в торговом оборудовании
• Автоматическое отключение станков при пропадании одной из фаз

Практические советы

• Перед первым включением проверьте соответствие фаз L1–L3 и N - неверное подключение вызовет немедленное срабатывание
• Используйте провода сечением не менее 1,5 мм2 для подключения к клеммам - это гарантирует надёжный контакт при токе до 3 А
• Не устанавливайте реле рядом с источниками тепла (трансформаторами, нагревателями) - высокая температура может снизить срок службы
• Если оборудование часто отключается без видимой причины - проверьте качество сети: возможна нестабильность напряжения или плохой контакт в распределительном щите
• Замена реле контроля трехфазного напряжения ЕЛ-12 У3 400В 3А 1з+1р IP20 выполняется без демонтажа всей системы - достаточно отключить питание и отсоединить клеммы
