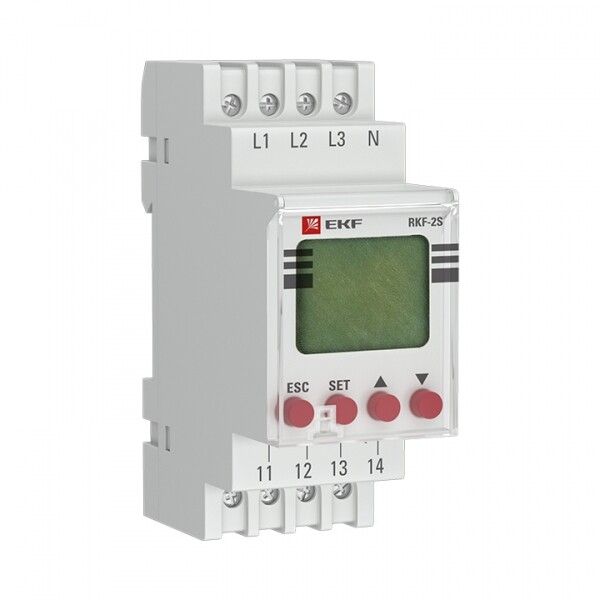

Реле контроля фаз с LCD дисплеем (с нейтралью) RKF-2S EKF PROxima |

Реле контроля фаз с LCD дисплеем с нейтралью EKF RKF-2S обеспечивает точный мониторинг трёхфазной сети с выводом информации на экран, что позволяет оперативно реагировать на нарушения в питании. Устройство подходит для защиты оборудования в промышленных и коммерческих установках.

Назначение и область применения

Реле контроля фаз с LCD дисплеем с нейтралью EKF RKF-2S используется для постоянного контроля качества электроснабжения в трёхфазных сетях до 1000 В переменного тока. Оно защищает оборудование от аварийных ситуаций: отсутствия одной из фаз, перекоса напряжений, неверного порядка чередования фаз, повышенного или заниженного напряжения. Применяется в системах автоматизации: насосных станциях, компрессорах, конвейерах, HVAC, промышленных станках и других устройствах, чувствительных к качеству питания.

Технические характеристики

• Номинальное напряжение питания: 125–300 В AC
• Диапазон рабочего напряжения: 150–300 В
• Тип тока: переменный (AC)
• Количество переключающих контактов: 2 (1 нормально замкнутый, 1 нормально разомкнутый)
• Номинальный ток контактов: 8 А
• Время задержки срабатывания: регулируемое от 0,5 до 30 секунд
• Индикация: ЖК-дисплей с отображением текущих значений напряжения и состояния сети
• Подключение: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм

Совместимость и монтаж

Реле контроля фаз с LCD дисплеем с нейтралью EKF RKF-2S требует подключения к трём фазным проводникам и нейтрали. Контакты управления подключаются последовательно в цепь питания нагрузки или в управляющую цепь контактора. Для монтажа достаточно закрепить устройство на стандартной DIN-рейке. Подключение выполняется через винтовые клеммы - рекомендуется использовать жилы сечением до 2,5 мм2. Перед первым запуском проверьте правильность подключения нейтрали - её отсутствие приведёт к некорректной работе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок до 1000 В. Произведено в соответствии с международными стандартами IEC/EN 61810-1 для реле управления. Защита корпуса IP20 - использование допускается только внутри распределительных щитов. Не предназначен для работы во взрывоопасных средах.

Преимущества

• ЖК-дисплей показывает актуальные значения напряжения по каждой фазе - позволяет диагностировать проблему без внешних приборов
• Высокая точность детектирования: обнаруживает даже небольшие перекосы и просадки напряжения
• Настройка временной задержки предотвращает ложные срабатывания при кратковременных колебаниях
• Два типа выходных контактов (НО + НЗ) обеспечивают гибкую интеграцию в системы управления
• Автоматический режим восстановления после устранения неисправности

Ограничения применения

• Не работает при отсутствии нейтрали - обязательное условие подключения
• Нельзя применять в сетях постоянного тока
• Напряжение ниже 150 В не будет корректно определяться - возможны отказы в работе
• Не имеет функции защиты от импульсных перенапряжений - требуется дополнительная защита (например, surge protector)
• Не рассчитано на работу в условиях высокой влажности, пыли или температур выше +55 C

Примеры использования

• Защита насосной станции от перекоса фаз - при снижении напряжения на одной фазе реле отключит двигатель, предотвращая перегрев
• Контроль питания конвейерной линии - при изменении порядка фаз реле заблокирует запуск, чтобы избежать движения в обратную сторону
• Охрана серверного помещения - отключение UPS при перенапряжении или исчезновении фазы
• Контроль электрощита в торговом центре - дисплей позволяет оператору видеть состояние сети без тестирования мультиметром

Практические советы

• При установке убедитесь, что нейтральный провод надёжно подключен - потеря нейтрали делает реле бесполезным
• Настройте время задержки в зависимости от характера сети: для стабильных сетей - 1–2 с, для нестабильных - 5–10 с
• Проверяйте соответствие номинала нагрузки: максимальный ток 8 А - не подключайте мощные двигатели напрямую, используйте контактор
• При частых срабатываниях - проверьте баланс нагрузки по фазам и качество соединений в щите
• Реле контроля фаз с LCD дисплеем с нейтралью EKF RKF-2S не требует обслуживания, но периодически очищайте контактные группы от окислов при плановой профилактике
