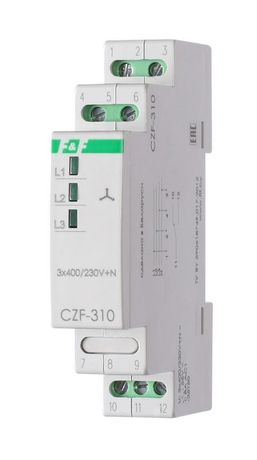

Реле контроля фаз CZF-310 (1 модуль; монтаж на DIN-рейке; 3х400/230+N 8А 1NO/NC IP20) F&F EA04.001.005 Евроавтоматика

Реле контроля фаз CZF-310 от Евроавтоматика - компактное устройство для защиты трёхфазных нагрузок от аварийных режимов сети: обрыва фаз, асимметрии напряжения, заниженного напряжения и обрыва нуля. Устанавливается на DIN-рейку, имеет один коммутирующий контакт 8 А и подходит для систем с напряжением 230/400 В. Артикул ea04.001.005.

Назначение и область применения

Реле контроля фаз CZF-310 защищает оборудование, работающее от трёхфазной сети переменного тока. Оно отслеживает четыре опасных состояния: отсутствие одной или нескольких фаз, неравномерное распределение напряжения между фазами, падение напряжения ниже 160 В и обрыв нулевого провода. При возникновении любой из этих ситуаций реле размыкает выходной контакт, отключая управляемую нагрузку - например, контактор двигателя. После восстановления нормальных параметров сети реле автоматически возвращает контакт в рабочее состояние.

Подходит для установки в щитах управления станков, насосов, конвейеров, вентиляционных систем и других промышленных объектов, где важна надёжная защита от перебоев в питании.

Технические характеристики

• Напряжение питания: 220/400 В AC (3×230 Н+)
• Количество фаз: 3
• Коммутируемый ток: 8 А
• Тип контакта: 1 NO / NC (нормально открытый / нормально закрытый)
• Время задержки срабатывания: 3–5 секунд (регулируемое, фиксированное в заводской настройке)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не предназначено для влаги и пыли)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Количество модулей: 1 (ширина ~17,5 мм)
• Индикация: светодиодный индикатор состояния (горит при нормальном напряжении)
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля фаз CZF-310 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются клеммы на передней панели: L1, L2, L3, N - для входа трёх фаз и нуля; A1/A2 - для выходного контакта. Подключать необходимо через внешний контактор, так как само реле не коммутирует силовые цепи двигателя - оно лишь управляет цепью управления контактора.

Не требует внешнего питания - работает от контролируемой сети. Кабельные жилы должны иметь сечение до 2,5 мм2. Максимальный момент затяжки клемм - 0,5 Нм.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает использование в условиях повышенной влажности, запылённости или на улице. Устройство не имеет функции самодиагностики отказов - при повреждении внутренних элементов возможна ложная работа. Работает только с переменным током, не совместимо с постоянным током или импульсными источниками.

Преимущества

• Объединяет четыре функции защиты в одном корпусе - экономит место в щите
• Автоматическое восстановление после нормализации параметров сети - не требуется ручной сброс
• Световая индикация позволяет визуально определить работоспособность устройства
• Низкий уровень шума при работе - подходит для помещений с чувствительным оборудованием
• Высокая надёжность контактов (8 А) - обеспечивает долгую службу даже при частых срабатываниях

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В или ниже 160 В - при таких значениях сработает защита, но не будет восстанавливаться, пока напряжение не вернётся в допустимый диапазон
• Не защищает от перегрузки, перегрева или короткого замыкания - требует параллельной установки автоматических выключателей и тепловых реле
• IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя использовать в сырых помещениях, на улице или в цехах с высокой запылённостью
• Не поддерживает настройку порогов срабатывания - пользователь не может изменить пороги асимметрии или минимального напряжения
• Не рекомендовано применение в сетях с частотой, отличной от 50 Гц

Примеры использования

• Защита асинхронного электродвигателя насоса в системе водоснабжения - предотвращает работу при обрыве фазы, что вызывает перегрев обмоток
• Контроль питания конвейера на пищевом производстве - отключает линию при проседании напряжения, чтобы избежать зависания и повреждения продукции
• Управление вентиляцией в складском комплексе - защищает от последствий обрыва нуля, который часто случается в старых сетях
• Щит управления лифтовым механизмом - обеспечивает безопасное отключение при асимметрии фаз, которая может вызвать неравномерную нагрузку на двигатель

Практические советы

• Проверьте соответствие напряжения сети 230/400 В до подключения - неверное подключение может повредить реле
• При использовании в щитах с несколькими реле учитывайте посадочный размер: CZF-310 занимает всего 1 модуль, но требует свободного места вокруг для теплоотвода
• Не используйте реле в качестве основного выключателя - всегда применяйте его в связке с контактором или магнитным пускателем
• При первом включении наблюдайте за индикатором: если он не горит при наличии напряжения - проверьте правильность подключения нуля
• Для обслуживания щита достаточно отключить питание и снять реле с рейки - никаких настроек не требуется
• Если реле часто срабатывает, проверьте качество соединений в сети - плохой контакт в нулевой шине является распространённой причиной ложных срабатываний
