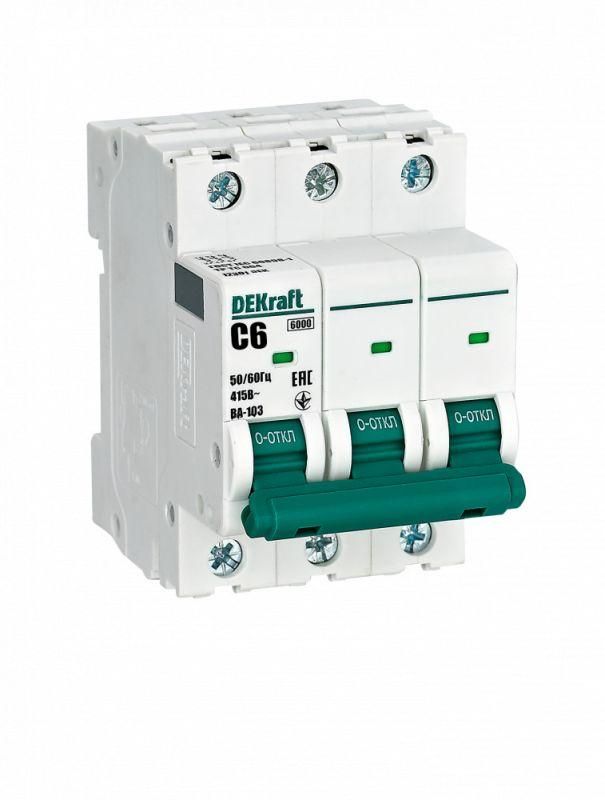

Выключатель автоматический ВА-103 Dekraft 3P 6А C 6кА DEKraft 12301DEK

Автоматический выключатель ВА-103 от DEKraft - трёхполюсный модульный аппарат с номинальным током 6 А и характеристикой C, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Артикул 12301dek.

Назначение и область применения

Автоматический выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его характеристика C делает его подходящим для нагрузок с умеренным пусковым током - например, освещение, бытовые приборы, насосы, малые двигатели. Номинальная отключающая способность 6 кА позволяет применять устройство в качестве вводного автомата в зданиях с типичной мощностью потребления. Установка возможна в щитах с DIN-рейкой, где требуется компактное и надёжное решение.

Технические характеристики

• Номинальный ток: 6 А
• Количество полюсов: 3
• Номинальное напряжение: 415 В (рабочее), 500 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Род тока: переменный (AC), частота 50–60 Гц
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала
• Ширина по модулям: 3 М (54 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Он полностью совместим с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующую фурнитуру и крепления. Ширина 3 модуля требует минимум 54 мм свободного места в щите. На боковой стороне есть место для установки дополнительных аксессуаров (например, расцепителей, сигнализаторов состояния). Для правильного монтажа важно соблюдать момент затяжки контактных болтов - не более рекомендованного производителем, чтобы избежать перегрева.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2 для автоматических выключателей. Класс защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешних воздействий - поэтому применяется только внутри закрытых щитов. Напряжение изоляции 500 В обеспечивает безопасную работу в сетях до 415 В. Применение в условиях повышенной влажности или загрязнения (класс 3) не допускается.

Преимущества

• Монолитная конструкция с 5 заклёпками - увеличивает механическую прочность корпуса, снижает риск деформации при длительной эксплуатации
• Индикатор состояния контактов через окошко - наглядно показывает, открыт или закрыт автомат, даже если рукоятка находится в промежуточном положении
• Боковые каналы охлаждения - обеспечивают лучший теплоотвод, что особенно важно при работе в условиях высокой температуры окружающей среды
• Поддержка установки аксессуаров слева - даёт гибкость в настройке функциональности (например, добавление дистанционного отключения)
• 100%-я совместимость с системами DEKraft и Systeme Electric - упрощает замену и сборку щитов

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C - при более высоких значениях необходимо снижать рабочий ток или обеспечивать принудительное охлаждение
• IP20 не защищает от пыли и влаги - нельзя устанавливать в открытом виде, на улице или во влажных помещениях без герметизации щита
• Характеристика C не подходит для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели, сварочные аппараты)
• Не имеет встроенного УЗО - для защиты от утечек тока требуется дополнительное устройство

Примеры использования

• Вводной автомат в квартирном щите для защиты группы розеток и освещения
• Защита трёхфазного насоса в системе водоснабжения
• Щит управления конвейера с несколькими двигателями малой мощности
• Распределительный щит небольшого офиса или магазина

Практические советы

• При выборе автомата проверьте, что суммарная мощность подключаемых устройств не превышает 6 А × 415 В ≈ 2,5 кВт на каждую фазу
• Если планируете использовать аксессуары - заранее определитесь с их расположением, так как слева от автомата должна быть свободна боковая поверхность
• При замене старого автомата - сравните глубину монтажа (78,5 мм): новый аппарат должен помещаться в щит без давления на заднюю стенку
• Не используйте ВА-103 в цепях постоянного тока - он рассчитан только на переменный ток
• Проверяйте положение рукоятки после срабатывания: если индикатор показывает “откл.” - значит, автомат отключился аварийно, и перед включением нужно найти причину
