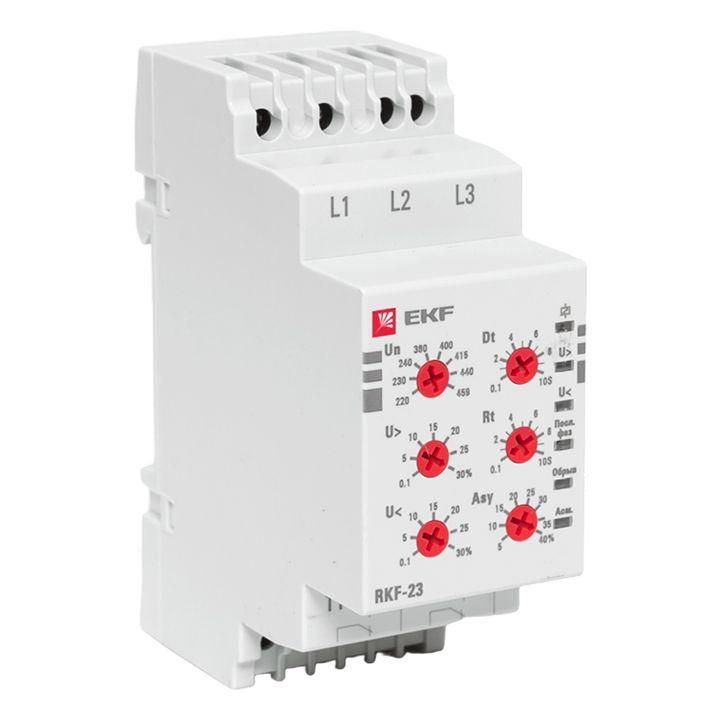

Реле контроля фаз RKF-23 EKF

Реле контроля фаз RKF-23 EKF - это надёжное устройство для защиты трёхфазных электродвигателей и оборудования от нештатных режимов работы сети. Применяется в промышленной автоматике, где важна стабильность питания. Модель RKF-23 обеспечивает комплексный контроль напряжения и последовательности фаз, предотвращая выход из строя дорогостоящих нагрузок.

Назначение и область применения

Реле контроля фаз RKF-23 EKF защищает оборудование от опасных состояний трёхфазной сети: пропадания одной или нескольких фаз, перекоса напряжения, неверного порядка чередования фаз, а также повышенного или заниженного напряжения. Устройство подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других промышленных механизмов, чувствительных к качеству электроэнергии.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 100–600 В (работает в широком диапазоне)
• Диапазон измерения напряжения: 89–345 В (корректная работа в сетях 230/400 В)
• Функции контроля: обрыв фаз, асимметрия, перекос, чередование, перенапряжение, пониженное напряжение
• Выходные контакты: 2 переключающих (NO/NC)
• Время задержки срабатывания: 0,1–10 секунд (регулируемое)
• Тип устройства: реле контроля фаз на основе микроконтроллера

Совместимость и монтаж

Реле контроля фаз RKF-23 устанавливается на DIN-рейку 35 мм. Подключается к трём фазным проводникам и нулевому проводу (если требуется). Контакты реле коммутируют цепь управления исполнительными элементами - например, пускателями или контактными группами. Для правильной работы важно соблюдать полярность подключения фаз: неверное подсоединение вызовет срабатывание при перекосе или изменении чередования. Напряжение питания подаётся на входные клеммы - не требует внешнего блока питания.

Безопасность и стандарты

RKF-23 соответствует требованиям безопасности для промышленного оборудования. Устройство проектировалось с учётом норм IEC 60947-5-1 и IEC 60947-4-1. Защита от перегрузок и импульсных помех реализована внутренне. Не содержит взрывоопасных компонентов, допущено к применению в помещениях класса IP20.

Преимущества

• Один прибор заменяет несколько специализированных реле: контроль фаз, напряжения и чередования
• Настройка времени задержки от 0,1 до 10 с - позволяет избежать ложных срабатываний при кратковременных скачках
• Широкий диапазон рабочего напряжения (100–600 В) - совместим с большинством промышленных сетей
• Индикация состояния и срабатывания через встроенные светодиоды (по документации производителя)
• Устойчивость к колебаниям сети благодаря цифровой обработке сигнала

Ограничения применения

• Не предназначен для постоянного подключения к однофазным сетям - работает только с трёхфазным питанием
• Не имеет встроенного теплового реле - не защищает от перегрева двигателя
• Не рассчитан на работу при температуре ниже –10 C и выше +55 C (указано в техдокументации EKF)
• Не поддерживает удалённую диагностику или интерфейсы связи (Modbus, RS485)
• Контакты имеют малую коммутационную способность - не используются для прямого управления мощными двигателями

Примеры использования

• Защита асинхронного двигателя на конвейере: при обрыве фазы реле отключает пускатель, предотвращая перегрев обмоток
• Контроль питания насосной станции: при перекосе фаз реле прекращает работу, чтобы избежать дисбаланса в работе насоса
• Автоматизация холодильного оборудования: исключает запуск компрессора при неправильном порядке фаз, что снижает риск механического повреждения
• Щиты управления в пищевой промышленности: гарантирует стабильность работы сервоприводов и ЧПУ-станков

Практические советы

• При монтаже проверьте соответствие напряжения сети диапазону 89–345 В - вне этого диапазона реле не будет работать корректно
• Настройте время задержки в зависимости от типа нагрузки: для двигателей - 1–3 с, для электроники - 0,1–0,5 с
• Подключите реле до пускателя - тогда он получит сигнал отключения даже при кратковременной потере фазы
• Не используйте RKF-23 в качестве основного выключающего аппарата - его контакты служат только для управления цепью
• При первом запуске убедитесь, что чередование фаз совпадает с направлением вращения двигателя - иначе реле сработает сразу
